В процессе построения сплайна не забывайте о том, что для поверхности такого типа предпочтительно использовать по четыре вершины для образования патча, поэтому старайтесь их строить осознанно и в тех местах, которые обеспечивают именно такое построение. Кроме того, как уже говорилось выше, сплайны должны повторять характерные линии строящейся модели.

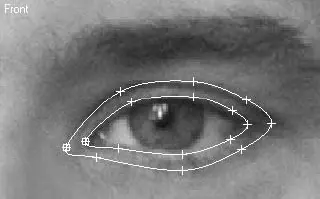

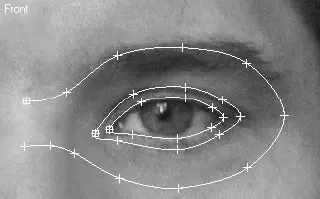

После того как вы построите два сплайна по форме разреза глаза, создайте еще один вокруг глаза, но уже от середины переносицы, далее по линии брови до окончания глазной впадины и обратно (рис. 14.8).

Рис. 14.7.Второй сплайн, построенный методом копирования

Рис. 14.8.Третий сплайн, построенный вокруг глаза

Для выполнения дальнейших операций построения сплайнов необходимо настроить привязки к вершинам. Для этого щелкните правой кнопкой мыши на кнопке Snaps Toggle (Переключение привязок)

в результате чего откроется окно Grid and Snap Settings (Настройки сетки и привязок). Установите в нем флажки, как показано на рис. 14.9.

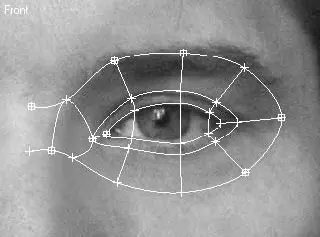

После этого можно соединить построенные вершины поперечными сплайнами (рис. 14.10). Для этого в области New Vertex Type (Тип новых вершин) свитка Geometry (Геометрия) настроек сплайна установите переключатель в положение Smooth (Сглаживание), а затем щелкните на кнопке Create Line (Создать линию), после чего начните построение сплайнов.

Рис. 14.9.Окно Grid and Snap Settings (Настройки сетки и привязок) с настройками привязок

Рис. 14.10.Созданные поперечные сплайны

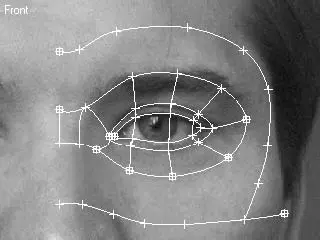

Продолжаем строить сплайны. На этот раз спуститесь немного вниз и постройте горизонтальный сплайн, проходящий по верхней части крыльев носа до середины уха, и сплайн по лобной кости вокруг глаза до пересечения с нижним сплайном. Не забывайте при этом выдерживать соответствие уже построенному количеству вершин (рис. 14.11).

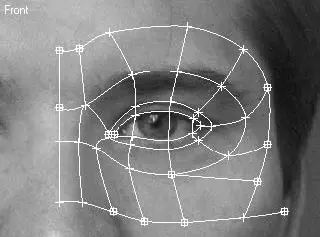

Продолжите построение сплайнов и соедините вершины двух вновь построенных с вершинами созданных ранее (рис. 14.12).

Рис. 14.11.Добавлены два новых сплайна

Рис. 14.12.Построены поперечные сплайны

Напомню, что пока все построения ведутся только в окне проекции Front (Спереди).

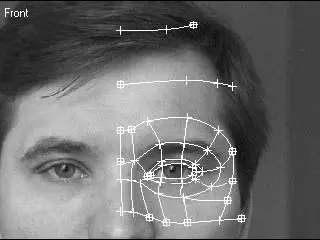

Создайте еще два сплайна в районе лобной кости. Количество вершин можно сократить до трех в верхнем и до четырех в нижнем сплайнах (рис. 14.13), так как в этом месте геометрия не имеет ярко выраженных изменений.

Хочу напомнить, что мы строим модель одной половины головы, следовательно, крайние левые вершины сплайнов должны проходить по осевой линии, то есть через середину лба, носа, губ и подбородка.

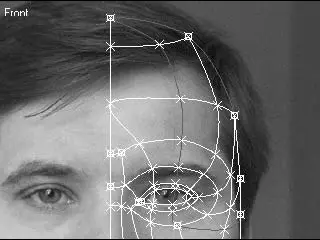

Далее создайте сплайн по контуру верхней части головы и соедините его с уже существующими (рис. 14.14).

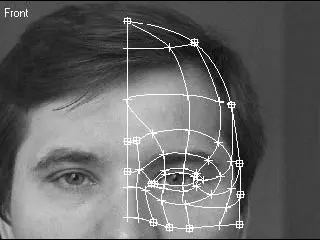

Рис. 14.13.Два сплайна, построенные в области лобной кости

Рис. 14.14.Сплайны, построенные по контуру головы

Продолжите создание сплайнов в нижней части лица. Старайтесь строить вершины так, чтобы сплайны проходили по характерным линиям, образованным основанием и крыльями носа, а также губами и разрезом рта (рис. 14.15).

Если бы мы стремились к большей детализации лица, для формирования геометрии носа и губ пришлось бы значительно увеличить количество вершин, но в данном задании постараемся обойтись минимальным.

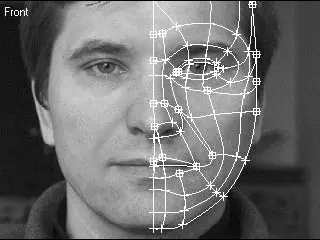

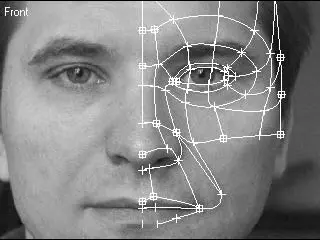

Постройте еще некоторое количество кривых, чтобы закончить формирование каркаса из сплайнов для нижней части лица (рис. 14.16).

До сих пор вы создавали сплайны, опираясь лишь на их местоположение в двумерном пространстве (в окне проекции Front (Спереди)), не обращая внимания на то, как они связаны друг с другом и где находится начало и конец сплайна. Корректировка этих параметров важна для правильного построения поверхности.

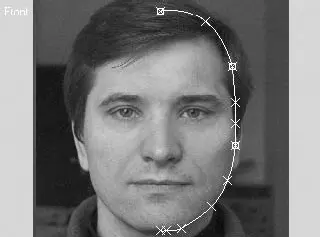

Обратите внимание, как выделенный сплайн в верхней части головы (у вас это может быть в другом месте) описывает форму лица (рис. 14.17).

Сплайн начинается в области верхней части уха, доходит до середины нижней части глаза, далее пересекает его и поднимается к верхней точке осевой линии, а затем снова спускается к височной кости. Если применить модификатор Surface (Поверхность) к таким сплайнам, на выходе получится много искажений поверхности, с трудом поддающихся корректировке. Следовательно, необходимо внести изменения в структуру сплайнов. Правильнее будет сделать так, чтобы сплайны разделялись на горизонтальные и вертикальные, проходя через все лицо. Чтобы скорректировать геометрию сплайнов, выполните следующие действия.

Рис. 14.15.Построение сплайнов в нижней части лица

Рис. 14.16.Форма и расположение сплайнов в нижней части лица

1. Выделите вершины там, где, по вашему мнению, должен заканчиваться сплайн (обычно на границах общей формы).

2. В свитке Geometry (Геометрия) щелкните на кнопке Break (Разбить), в результате чего сплайн будет разбит в этом месте на две части.

3. В режиме редактирования подобъектов Segment (Сегмент) выделите те сегменты сплайнов, которые должны будут сформировать новый сплайн и подлежат объединению.

4. Инвертируйте выделение, нажав Ctrl+I.

5. В свитке Geometry (Геометрия) щелкните на кнопке Hide (Спрятать). В результате у вас останутся только выделенные сплайны (у меня это сплайны, описывающие контур лица) (рис. 14.18).

Рис. 14.17.Сплайн, описывающий форму лица

Рис. 14.18.Сплайны, выделенные для объединения
