Эта карта разделяет геометрию на две части при помощи Gradient Ramp (Усовершенствованный градиент) (рис. 13.38). В верхней части – оранжевый цвет (параметр Color #1) с настройками Red (Красный) – 244, Green (Зеленый) – 147, Blue (Синий) – 42. Нижняя часть задней фары темно-красного цвета. В ней присутствует белый параллелепипед, поэтому придется еще раз воспользоваться картой Mix (Смешивание). В данном случае образец цвета Color #2 не имеет значения, так как он определяется второй картой смешивания.

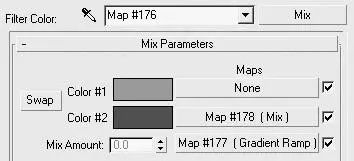

Рис. 13.37.Параметры первой карты смешивания

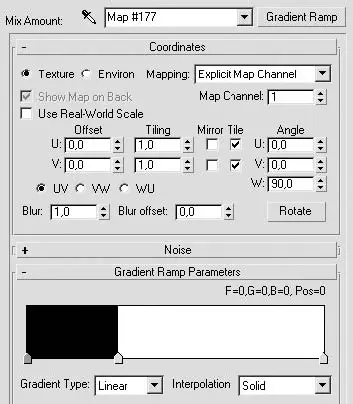

Рис. 13.38.Параметры карты Gradient Ramp (Усовершенствованный градиент)

Карта Gradient Ramp (Усовершенствованный градиент) содержит два цвета: черный и белый, которые задают область смешивания. Положение ползунков подбирается опытным путем так, чтобы линия соединения цветов оказалась в нужном месте. Кроме того, необходимо повернуть отображение карты на 90° по оси W.

В карте Mix (Смешивание) должны быть определены два цвета. Маска регулирует, как они будут между собой взаимодействовать (рис. 13.39).

Если помните, это составной цвет нижней части задней фары. Здесь Color #1 (Цвет 1) имеет параметры Red (Красный) – 185, Green (Зеленый) – 24, Blue (Синий) – 0. Второй цвет (Color #2 (Цвет 2)) – белый.

Карта Refraction (Преломление) почти не требует настроек. Вам только необходимо использовать в области Background (Фон) в качестве карты окружающей среды карту, подготовленную для выдавливания (рис. 13.40).

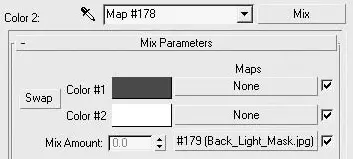

Рис. 13.39.Параметры карты смешивания для второго цвета стекла

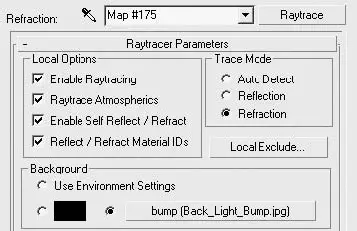

Рис. 13.40.Настройки карты преломления

На рис. 13.41 представлена иерархия материалов, иллюстрирующая, как материалы взаимодействуют между собой и в какой последовательности накладываются.

Визуализируем изображение. Нужный результат получился не сразу, но при помощи карты Mix (Смешивание) я быстро подобрал необходимые цвета.

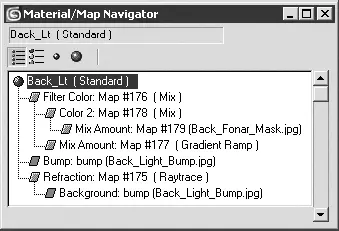

Рис. 13.41.Иерархия материала стекла задней фары

Рис. 13.42.Результат визуализации задней фары в составе кузова автомобиля

Последнее, о чем я хочу рассказать в этом упражнении, – текстурирование автомобильного колеса.

Начнем с резины. На рис. 13.43 представлены настройки материала.

Тонкость создания хорошего материала шины заключается в карте Falloff (Спад) для Diffuse Color (Цвет рассеивания). Не менее важно использовать карту Bump (Рельефность) для протектора (если вы не сделали его путем редактирования на уровне подобъектов) или для надписей на боковой стороне шины, но только карта Falloff (Спад) делает реалистичным материал резины. При помощи этой карты (рис. 13.44) можно получить на краях покрышки дымку, которая существует на реальных колесах.

Первый цвет определяет основной цвет шины. У меня это темно-серый цвет с параметрами Red (Красный) – 72, Green (Зеленый) – 72, Blue (Синий) – 72. Второй цвет – цвет дымки. Его параметры: Red (Красный) – 173, Green (Зеленый) – 180, Blue (Синий) – 182. Возможно, вам понадобится немного другой оттенок (все зависит от освещения), но принцип текстурирования от этого не меняется.

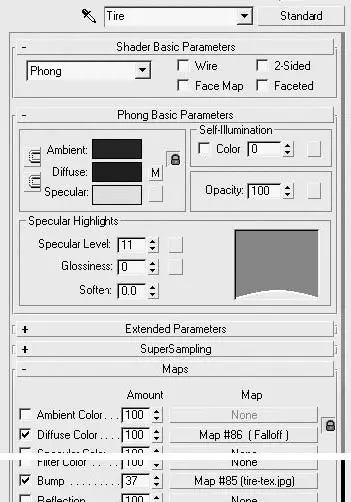

Рис. 13.43.Настройки материала шины

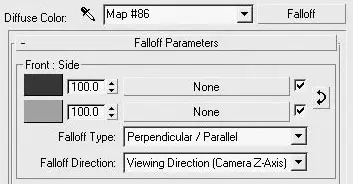

Рис. 13.44.Параметры карты Falloff (Спад) для шины

Карту рельефа можно нарисовать в любой программе растровой графики или получить из фотографии шины. В любом случае это должно быть монохромное изображение, где градации цвета, отличного от черного, будут создавать на объекте рельеф (рис 13.45).

На рис. 13.46 представлен результат визуализации шины с примененным к ней материалом.

Рис. 13.45.Карта рельефа для шины

Рис. 13.46.Результат визуализации шины

Материал диска – хром, который вы создавали в начале раздела.

Если колесо не будет видно вблизи, я использую текстурную карту в качестве отражений. Это экономит время визуализации, так как для просчетов карты Raytrace (Трассировка) требуются дополнительные компьютерные ресурсы.

Иногда для дисков приходится применять логотипы и карты Bump (Рельефность). Я пользуюсь для этих целей материалом Blend (Смешиваемый). Этот материал по своим настройкам похож на рассмотренную выше карту Mix (Смешивание). В качестве примера я представляю вашему вниманию настройки этого материала (рис. 13.47) для логотипа, выполненного на диске колеса.

Вторым материалом в данном случае является стандартный материал черного цвета, хотя может быть применена любая другая карта текстуры или материал. Mask (Маска) – это черно-белое растровое изображение логотипа (рис. 13.48). Именно она определяет взаимное смешивание двух материалов.

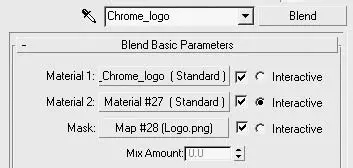

Рис. 13.47.Параметры материала Blend (Смешиваемый)

Рис. 13.48.Маска для смешивания двух материалов

На рис. 13.49 представлен фрагмент модели колеса с примененным материалом Blend (Смешиваемый).

Рис. 13.49.Фрагмент визуализации диска

ПРИМЕЧАНИЕ

На прилагаемом к книге DVD в папке Examples\Глава 13 находится файл Car_details.mat с материалами деталей автомобиля и Wheel.mat с материалом шины и диска.

На этом упражнение по визуализации автомобиля можно считать законченным. Иногда я оставляю на несколько дней настройку визуализации, а затем возвращаюсь к ней, пытаясь по-новому осмыслить сделанную работу. Это помогает увидеть ошибки. Часто полезно показать работу посторонним людям и выслушать их замечания.
