Андрей Орлов - AutoCAD 2010

· Middle Center MC(Середина центр СЦ) – текст выравнивается по точке, в которой будет находиться середина прописных букв (при этом текст центрируется по горизонтали);

· Middle Right MR(Середина право СП) – текст выравнивается по точке, в которой будет находиться середина прописных букв (при этом текст прижимается к правому краю);

· Bottom Left BL(Низ лево НЛ) – текст выравнивается по левой нижней точке;

· Bottom Center BC(Низ центр НЦ) – текст выравнивается по центральной нижней точке;

· Bottom Right BR(Низ право НП) – текст выравнивается по правой нижней точке.

Кнопка Bullets and Numbering(Маркеры и нумерация) предназначена для создания списков. При щелчке на ней появляется меню, в котором можно выбрать нужный тип списка.

· Numbered(Нумерованный) – номера выравниваются по левому краю, а текст – с использованием отступа абзаца, который можно откорректировать с помощью линейки (рис. 4.21).

Рис. 4.21.Нумерованный список

· Bulleted(Маркированный) – выравнивание элементов не отличается от нумерованного списка (рис. 4.22).

Рис. 4.22.Маркированный список

· Lettered(C буквами) – список, в котором в качестве маркеров используются буквы: строчные (Lowercase)или прописные (Uppercase)(рис. 4.23).

Рис. 4.23.Маркированный список с прописными буквами

Примечание

В AutoCAD 2010 присутствует функция Auto-list (Автосписок). Благодаря ей текст, вводимый в многострочном текстовом редакторе в виде списка, автоматически преобразуется в нумерованный или маркированный список. Включить или отключить данную функцию можно соответственно установкой или снятием флажка Allow Auto-list (Использовать автосписок) в меню кнопки Bullets and Numbering (Маркеры и нумерация).

Нажатие кнопки Line Spacing(Межстрочное расстояние) открывает список с различными значениями межстрочного расстояния.

Кнопки Left(По левому краю)

Center(По центру)

Right(По правому краю)

и Justify(По ширине)

задают горизонтальное выравнивание многострочного текста. Изначально установлено выравнивание Default(По умолчанию)

Если щелкнуть на нижней границе группы Paragraph(Абзац), то можно получить доступ еще к одной кнопке – Combine Paragraphs(Объединить абзацы). С ее помощью можно объединить множество абзацев выделенного текста, удаляя любые переносы строк так, что выделенный текст станет одним абзацем. Первоначальные свойства текста будут сохранены.

• Группа Insert(Вставка) содержит кнопки для создания колонок, вставки в документ специальных символов и текстовых полей.

Для разбиения текста на колонки нажмите кнопку Columns(Колонки) и с помощью открывшегося меню укажите параметры разбиения.

· No Columns(Колонок нет) – разбиение на колонки отсутствует.

· Dynamic Columns(Динамические колонки) – создание динамических колонок, распределение текста в которых происходит автоматически.

· Static Columns(Статические колонки) – создание статических колонок, для которых вы можете самостоятельно указать высоту, ширину и количество.

· Insert Column Break(Вставка разрыва между колонками) – позволяет вручную вставить разрыв между колонками.

· Column Settings(Настройки колонок) – вызывает одноименное диалоговое окно (рис. 4.24). В нем можно задать различные параметры разбиения текста на колонки. В области Column Type(Тип колонок) с помощью пере ключателя можно выбрать требуемый тип колонок. Поля Column Number(Количество колонок) и Height(Высота) служат для указания количества и высоты колонок. В области Width(Ширина) с помощью полей Column(Колонка), Gutter(Расстояние между колонками) и Total(Всего) можно установить ширину колонок, расстояние между ними, а также общую ширину текста. Следует помнить, что при изменении значения одного поля в соответствии с ним автоматически меняются значения в двух других.

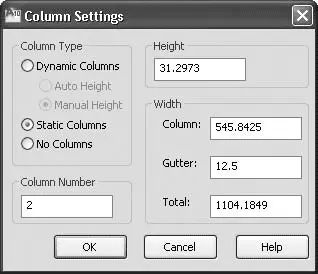

Рис. 4.24.Окно Column Settings (Настройки колонок)

Нажатие кнопки Symbol(Символ) приводит к отображению меню, которое позволяет вставлять символ или неразрывный пробел в место нахождения курсора. Некоторые наиболее часто используемые символы перечислены в меню с управляющим кодом AutoCAD %% или значением Unicode (рис. 4.25).

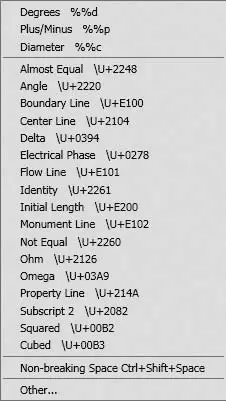

Рис. 4.25.Меню вставки управляющих символов

Выбор в данном меню пункта Other(Другой) приводит к появлению диалогового окна Таблица символов(рис. 4.26). В этом окне можно выбрать знаки, которые не включены в меню. Здесь отображается полный набор символов для каждого доступного шрифта. Чтобы вставить символ, следует его выделить и щелкнуть на кнопке Выбрать,чтобы он поместился в поле Для копирования,после чего нажать кнопку Копировать.При этом символ будет скопирован в буфер обмена. Затем вы можете переключиться назад, в многострочный редактор, и вставить выбранный символ в требуемое место.

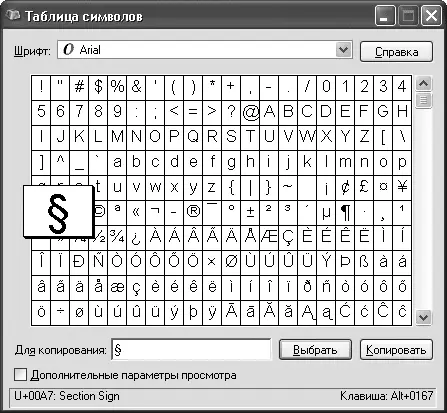

Рис. 4.26.Диалоговое окно Таблица символов

Примечание

Таблица символов фактически является отдельной программой, которая при открытии появляется на Панели задач Windows, поэтому после работы ее следует закрыть.

Нажатие кнопки Field(Поле) открывает диалоговое окно Field(Поле), предназначенное для вставки в текст поля (см. рис. 4.10).

• Группа Spell Check(Проверка правописания) включает в себя две кнопки, предназначенные для проверки орфографии в документе и доступа к словарям программы.

Редактирование любого текста невозможно представить без исправления ошибок. AutoCAD имеет встроенные средства проверки правописания, которые помогают исправить некоторые очевидные ошибки, например опечатки. Чтобы включить режим проверки, нажмите кнопку Spell Check(Проверка правописания).
