Помимо средств работы с библиотеками моделей, существуют средства интеграции сцены, которые упрощают работу над сложными по структуре сценами (такими, где есть много сложных объектов).

Чтобы уверенно работать с библиотеками моделей и сложными сценами, вам понадобится изучить порядок работы со следующими средствами:

□ Merge(Соединить);

□ Import(Импорт);

□ Export(Экспорт);

□ XRef Objects(Ссылки на объекты).

Первое действие, которое необходимо выполнить в отношении файла, содержащего библиотечную модель, это узнать его формат. От формата файла зависит то, какое именно средство надо использовать для вставки модели в вашу сцену.

Существует две основные группы форматов файлов, в которых могут храниться трехмерные модели:

□ собственный формат — MAX;

□ внешние форматы:

• WRL и проч.

Рассматриваемое сейчас средство Merge(Соединить) используется лишь в тех случаях, когда вставляемый объект хранится в файле собственного формата — MAX.

Любая сцена, которую вы сохраняете во время работы в 3ds Max, сохраняется именно в таком формате. Данный формат позволяет сохранить максимум информации: форму, позицию и размеры моделей, все вспомогательные объекты, текстуры, камеры, источники света и т. д.

Средство Merge(Соединить) позволяет при создании новой сцены использовать объекты из ранее созданных сцен. Например, вы создали сцену спальной комнаты, использовали ее, сохранили и убрали в архив. Позднее, снова рисуя уже новую спальню, вы решаете использовать в ней кровать из ранее созданной спальни. Чтобы "вытащить" из старой сцены кровать и вставить ее во вновь создаваемую сцену, понадобится средство Merge(Соединить).

Рассмотрим порядок использования данного средства на отдельном примере.

1. Откройте сцену из файла Scena.max в папке Primeri_Scen\Glava_7\Merge на компакт-диске. Перед вами — простейшая сцена из "сырых" стен и пола. Наша задача — вставить в эту сцену модель кровати из другого файла.

2. Выберите пункт выпадающего меню File(Файл) | Import(Импорт) | Merge (Соединить) (напомню, что выпадающее меню File(Файл) не подписано, это первое выпадающее меню, на кнопке которого изображен логотип программы).

3. Появляется окно, в котором необходимо показать файл, из которого вы хотите взять модель. Найдите здесь файл Krovat.max в папке Primeri_Scen\Glava_7\Merge.

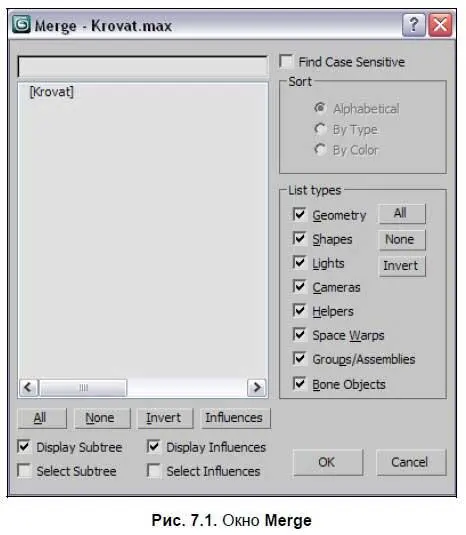

4. Появляется окно Merge(Соединить) (рис. 7.1). Оно состоит из нескольких частей: в центре внимания — список объектов сцены, которая хранилась в показанном файле, справа — фильтры типов отображаемых объектов, снизу — кнопки оперирования выделением. В списке объектов необходимо выделить те объекты, которые вы хотите вставить в текущую сцену. Сейчас в списке лишь один объект — Krovat. Других объектов в этой сцене просто нет, если бы они были, то отобразились бы в списке.

5. Выделите строчку Krovat и нажмите кнопку OKв нижней части окна (кстати, то, что надпись "Krovat" отображается в квадратных скобках в списке, означает, что это группа объектов, а не единый объект).

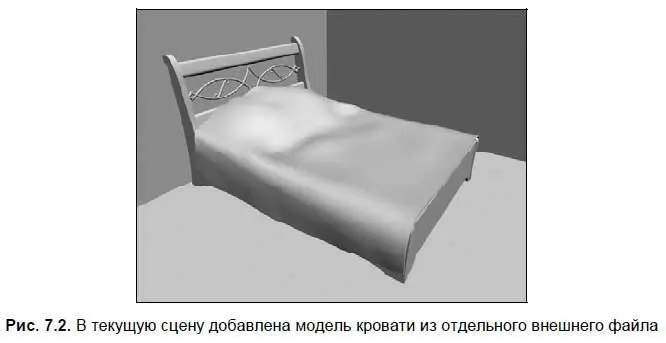

6. В сцене добавилась кровать. Она была импортирована с учетом всех особенностей формы, текстур и позиции в пространстве. В своей собственной сцене эта кровать находилась в точке, которая в текущей сцене находится за пределами помещения, поэтому кровать импортировалась вне комнаты. При помощи манипулятора движения поместите кровать вовнутрь. В результате вы использовали готовую модель элемента мебели при создании нового интерьера (рис. 7.2).

Таким образом, окно Merge(Соединить) позволяет использовать любую вашу предыдущую сцену в качестве источника готовых моделей и иных объектов.

Подсказка.

Сейчас вы в очередной раз могли убедиться, что использование оригинальных имен при создании объектов сцены — весьма важно. Нельзя заранее знать — понадобится в дальнейшем тот или иной самостоятельно созданный объект или нет. Но на всякий случай, любую вновь создаваемую сложную модель в сцене (стол, стул, кровать, диван, шкаф, торшер, ваза и т. д.) следует группировать, а группе присваивать уникальное имя, позволяющее узнавать модель в безликом списке объектов сцены.

Средство Import(Импорт) также позволяет вставлять в текущую сцену объекты из других файлов, но применяется данное средство в тех случаях, когда вставляемые объекты содержатся в файлах формата, отличного от max. Ранее я перечислял эти форматы — они составляли вторую группу форматов, способных содержать трехмерные модели (3DS, DXF, DWG и др.).

Нередко библиотечные модели содержатся в файлах именно таких форматов. Дело в том, что формат MAX может быть прочитан исключительно программой 3ds Max, что сужает сферу применения таких моделей. В свою очередь, формат 3DS является универсальным и может быть открыт множеством разных программ-редакторов трехмерной графики (Maya, LightWave и проч.).

Поэтому библиотеки моделей в таких форматах встречаются достаточно часто.

Сейчас мы на конкретном примере рассмотрим порядок импорта объектов из файлов внешних форматов в текущую сцену.

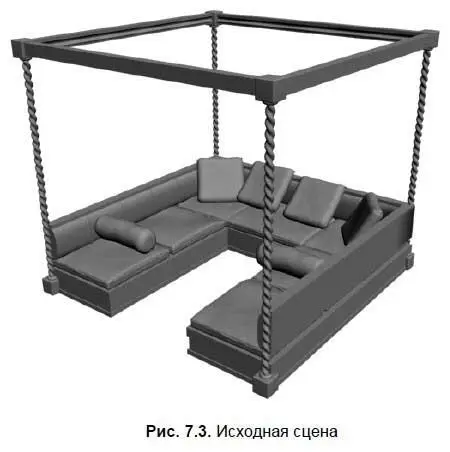

1. Откройте сцену из файла Scena.max в папке Primeri_Scen\Glava_7\Import на компакт-диске. Перед вами модели низкого диванчика-подиума и витой конструкции деревянного каркаса, который должен поддерживать драпировки (рис. 7.3). Данные объекты — это элементы кальянной комнаты. Полная визуализация комнаты показана в главе 5.

2. Ваша задача — вставить в комнату модель кальяна, которая содержится в файле Kalyan.3ds в папке Primeri_Scen\Glava_7\Import на компакт-диске. Отдельно отмечу, что формат файла, содержащего вставляемую модель — 3DS, поэтому средство Merge(Соединить) здесь уже не применяется.

3. Выберите в выпадающем меню пункт File(Файл) | Import(Импорт) | Import(Импорт). Появляется окно, где необходимо показать файл, из которого будет взята модель. В нижней части данного окна выберите тип отображаемых файлов — 3DS. Покажите в этом окне файл Kalyan.3ds из папки Primeri_Scen\Glava_7\Import на компакт-диске.

4. Появляется окно 3DS Import (Импорт из 3DS) (рис. 7.4). Здесь — перед вами два варианта импорта объектов: Merge objects with current scene(Объединить объекты с текущей сценой) и Completely replace current scene(Полностью заменить текущую сцену). При выборе первого варианта вставляемая модель добавится к текущей сцене, дополнит ее. При выборе второго варианта текущая сцена пропадет, а добавленные модели появятся. Разумеется, при вставке отдельных элементов в интерьер, надо выбрать первый вариант.
