Компьютерра - Журнал «Компьютерра» № 10 от 14 марта 2006 года

То есть можно сказать, что движение средств государственного бюджета до уровня каждого конкретного бюджетополучателя находится под полным контролем из федерального центра?

— Да, именно так.

PKI (public key infrastructure) — инфраструктура открытых ключей (или ИОК). Главное назначение PKI — оборот сертификатов, структур данных, содержащих идентификатор и открытый ключ пользователя системы, и другой служебной информации. Сертификат заверяется электронной цифровой подписью центра сертификации («удостоверяющего центра» в терминологии закона «Об ЭЦП»). То есть центр сертификации играет роль своеобразного нотариуса, хотя профессиональные юристы предъявляют к такому сравнению серьезные претензии. Подпись центра сертификации (или подчиненного ему центра регистрации) удостоверяет подлинность открытого ключа владельца сертификата. Таким образом, получатель сообщения, запросив сертификат и используя указанный там открытый ключ пользователя, может проверить целостность сообщения и подлинность его отправителя.

Авторы: Александр Самардак asamardak@gmail.com, Алексей Огнев

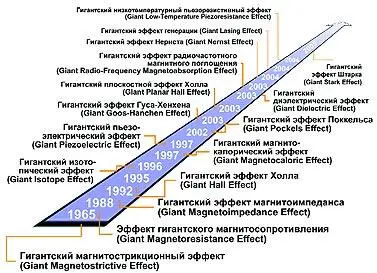

Конец ХХ и начало XXI веков без преувеличения можно назвать эпохой «гигантских эффектов». Начиная с 1965 г. было открыто полтора десятка физических феноменов, измеряемая величина в которых меняется от нескольких десятков до нескольких тысяч процентов. Это так поражало исследователей, что они по праву присваивали найденным эффектам титул гигантских. Особенно богатым на открытия был 2003 г., когда обнаружили четыре подобных явления (рис. 1). Ряд этих многообещающих эффектов уже нашел применение в науке и технике, позволив сконструировать приборы и технические устройства с весьма высокими характеристиками.

Алексей Огнев — заведующий лабораторией тонкопленочных технологий Дальневосточного государственного университета.

Александр Самардак — доцент кафедры электроники того же университета. Область научной деятельности авторов — многослойные пленки с квантово-размерными эффектами, спинтроника и магнетизм.

Начнем с магнитострикционного эффекта, обнаруженного в ферромагнитных материалах (например, в железе, никеле и др.) еще в 1842 г. Суть эффекта магнитострикции показана на рис. 2 и заключена в следующем: если поместить образец в магнитное поле, его форма и размеры изменятся. Это изменение было очень незначительным и в среднем составляло всего 0,003 %. Однако в 1961 г. у редкоземельных металлов тербия Tb, диспрозия Dy и некоторых их сплавов был открыт эффект гигантской магнитострикции, величина которого больше на два порядка: 0,5 % для сплава TbDyZn. Это позволило создать высокочувствительные магнитострикционные механизмы микроперемещений и нажимных устройств, принципиально новые генераторы мощного звука и ультразвука, сверхчувствительные приемники звука. Были улучшены характеристики линий задержки звуковых и электрических сигналов, а также других устройств для радиотехники и электросвязи.

Широко известный пьезоэлектрический эффект был открыт в 1880 г. и с тех пор нашел применение как в промышленности, так и быту (его используют, например, в пьезозажигалках). Пьезоэлементы созданы из материалов, при деформации которых появляется электрический потенциал. На рис. 3. показано возникновение потенциала при деформации кристалла кварца. Если же мы поместим их в электрическое поле, то пьезоэлементы деформируются — это инверсионный пьезоэлектрический эффект. Материалы, которые используют в качестве пьезоэлементов, можно разбить на две группы: пьезоэлектрические монокристаллы и пьезокерамика. Максимальная величина классического пьезоэлектрического эффекта получена для керамики и составляет около 0,17 %. Гигантский пьезоэлектрический эффект, равный 1,7 %, достигнут в пьезокерамике PMN-PT (свинец, магний, ниобат/свинцовый титанат). Такие пьезоэлементы нашли применение в промышленности в качестве датчиков различных физических величин (ускорения, давления, изменения размеров), пьезоприводов механизмов и т. д. Массив из микрозеркал, в основе которого лежат пьезоэлементы, позволяет создать управляющие устройства для волоконно-оптических сетей. В последние годы наблюдается стремительный прогресс в разработке нано— и микроэлектромеханических устройств, способных передвигаться, собирать, хранить и передавать информацию, осуществлять определенные воздействия по заложенной программе или команде. Разработку микроприводов, а также пьезоэлектрических генераторов невозможно представить без материалов с гигантским пьезоэффектом.

Еще один гигантский эффект, результат внедрения которого почувствовал каждый пользователь компьютера, — эффект гигантского магнитосопротивления. Читатели, наверное, помнят, что в конце 90-х годов средняя емкость жесткого диска составляла примерно 20 Гбайт, что соответствовало плотности записи информации около 4,1 Гбайт/кв. дюйм. Однако сегодня емкость жестких дисков возросла до 400 Гбайт, а плотность записи достигла 100 Гбайт/кв. дюйм. С чем связан такой стремительный рост?

Технологический прорыв обеспечил эффект гигантского магнитосопротивления (ГМС) открытый в 1988 г. В 1997 г. компанией IBM были созданы считывающие головки для жестких дисков, основанные на явлении ГМС. Они обладали высокой чувствительностью к магнитному полю при малом геометрическом размере, что позволило сократить размер бита и, следовательно, значительно увеличить емкость носителей. Ниже мы рассмотрим более подробно это и другие применения ГМС.

Рождением магнитной электроники можно считать открытие магнитосопротивления в 1857 г. Тогда было обнаружено, что электросопротивление материалов изменяется под действием магнитного поля.

В немагнитных проводниках, таких как медь или золото, этот эффект очень мал. В ферромагнитных материалах величина магнитосопротивления достигает 4%. В ферромагнетике в отсутствие внешнего магнитного поля образуются магнитные домены, внутри которых магнитные моменты параллельны. При включении магнитного поля, величина которого для каждого материала индивидуальна, эти микроскопические магнитные домены исчезают, и весь образец превращается в единый домен, то есть намагничивается. Электросопротивление ферромагнетика до и после намагничивания различно, что и отображено на рис. 4.
