Чтобы включить регистратор ядра и получить от него файл журнала активности TCP/IP, действуйте следующим образом.

1. Запустите оснастку Performance (Производительность) и выберите узел Performance Logs And AIerts (Журналы и оповещения производительности).

2. Укажите Trace Logs (Журналы трассировки) и выберите из меню Action (Действие) команду New Log Settings (Новые параметры журнала).

3. B появившемся окне присвойте имя новым параметрам (например, experiment).

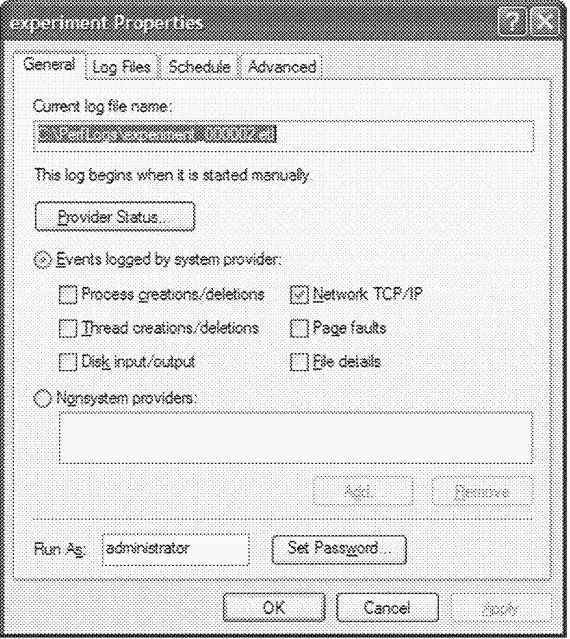

4. B следующем диалоговом окне выберите Events Logged By System Provider (События, протоколируемые системным поставщиком) и сбросьте все, кроме Network TCP/IP (События сети TCP/IP).

5. B поле ввода Run As (От имени) введите имя учетной записи администратора и ее пароль.

6. Закройте это диалоговое окно и создайте активность в сети, открыв браузер и зайдя на какой-нибудь Web-сайт.

7. Укажите журнал трассировки, созданный в узле таких журналов, и выберите Stop (Остановка) из меню Action (Действие).

8. Откройте окно командной строки и перейдите в каталог C: \Perflogs (или тот каталог, который вы указали как место хранения файла журнала).

9. Если вы используете Windows XP или Windows Server 2003, запустите Tracerpt (эта утилита находится в каталоге \Windows\Sys-tem32) и передайте ей имя файла журнала трассировки. Если вы работаете в Windows 2000, скачайте и запустите Tracedmp из ресурсов Windows 2000. Обе утилиты генерируют два файла: dumpfile.csv и summary.txt.

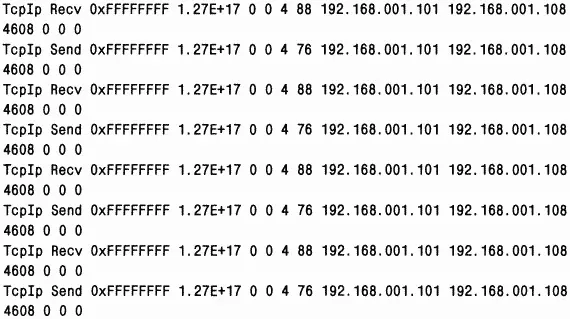

10. Откройте dumpfile.csv в Microsoft Excel или в любом текстовом редакторе. Вы должны увидеть записи трассировки TCP и/или UDP:

Wow64 (эмуляция Win32 в 64-разрядной Windows) относится к программному обеспечению, которое дает возможность выполнять 32-разрядные х8б-приложения в 64-разрядной Windows. Этот компонент реализован как набор DLL пользовательского режима.

•Wow64.dll — управляет созданием процессов и потоков, подключается к диспетчеризации исключений и перехватывает вызовы базовых системных функций, экспортируемых Ntoskrnl.exe. Также реализует перенаправление файловой системы (file system redirection) и перенаправление реестра и отражение (reflection).

•Wow64Cpu.dll — управляет 32-разрядным контекстом процессора каждого потока, выполняемого внутри Wow64, и предоставляет специфичную для процессорной архитектуры поддержку переключения режима процессора из 32-разрядного в 64-разрядный и наоборот.

•Wow64Win.dll — перехватывает вызовы системных GUI-функций, экспортируемых Win32k.sys.

Взаимосвязь этих DLL показана на рис. 3-31.

Wow64 ставит ловушки на всех путях выполнения, где 32-разрядный код должен взаимодействовать с родным 64-разрядным или где 64-разрядной системе нужно обращаться к 32-разрядному коду пользовательского режима. При создании процесса диспетчер процессов проецирует на его адресное пространство 64-разрядную библиотеку Ntdll.dll. Загрузчик 64-разрядной системы проверяет заголовок образа и, если этот процесс 32-разрядный для платформы x86, загружает Wow64.dll. После этого Wow64 проецирует 32-разрядную Ntdll.dll (она хранится в каталоге \Windows\Syswow64). Далее Wow64 настраивает стартовый контекст внутри Ntdll, переключает процессор в 32-разрядный режим и начинает выполнять 32-разрядный загрузчик. C этого момента все идет так же, как в обычной 32-разрядной системе.

Специальные 32-разрядные версии Ntdll.dll, User32.dll и Gdi32.dll находятся в каталоге \Windows\Syswow64. Они вызывают Wow64, не выдавая инструкции вызова, которые используются в истинно 32-разрядной системе. Wow64 переключается в «родной» 64-разрядный режим, захватывает параметры, связанные с системным вызовом, преобразует 32-разрядныеуказате-ли в 64-разрядные и выдает соответствующий для 64-разрядной системы системный вызов. Когда последняя возвращает управление, Wow64 при необходимости преобразует любые выходные параметры из 64-битных в 32-битные форматы и вновь переключается в 32-разрядный режим.

Wow64 перехватывает диспетчеризацию исключений через KiUserException-Dispatcber в Ntdll. Всякий раз, когда 64-разрядное ядро собирается направить исключение Wow64-npoцеccy, Wow64 перехватывает его и запись контекста (context record) в пользовательском режиме, а затем, создав на их основе 32-разрядные исключение и запись контекста, направляет их своему процессу так же, как это сделало бы истинно 32-разрядное ядро.

Wow64 перехватывает все обратные вызовы из режима ядра в пользовательский режим. Wow64 интерпретирует их как системные вызовы; однако трансляция данных происходит в обратном порядке: входные параметры преобразуются из 64-битных форматов в 32-битные, а выходные (после возврата из обратного вызова) — из 32-битных в 64-битные.

Чтобы обеспечить совместимость приложений и упростить перенос Win32-программ на платформу 64-разрядной Windows, имена системных каталогов сохранены прежними. Поэтому в \Windows\System32 содержатся «родные» 64-разрядные исполняемые файлы. Так как Wow64 ставит ловушки на все системные вызовы, этот компонент транслирует все API-вызовы, относящиеся к путям, и заменяет в них каталог \Windows\System32 на \Win-dows\Syswow64. Wow64 также перенаправляет \Windows\System32 \Ime в \Windows\System32\IME (x86), чтобы обеспечить совместимость 32-разрядных приложений в 64-разрядных системах с установленной поддержкой дальневосточных языков. Кроме того, 32-разрядные программы устанавливаются в каталог \Program Files (x86), тогда как 64-разрядные — в обычный каталог \Program Files.

B каталоге \Windows\System32 есть несколько подкаталогов, которые по соображениям совместимости исключаются из перенаправления. Так что, если 32-разрядным приложениям понадобится доступ к этим каталогам, они смогут обращаться к ним напрямую. B число таких каталогов входят:

•%windir%\system32\drivers\etc;

•%windir%\system32\spool;

•%windir%\system32\catroot2;

•%windir%\system32\logfiles.

Наконец, Wow64 предоставляет механизм, позволяющий отключать перенаправление файловой системы, встроенное в Wow64, для каждого потока индивидуально. Данный механизм доступен через функцию Wow64Enab-leWow64FsRedirection, которая впервые появилась в Windows Server 2003.

Приложения и компоненты хранят свои конфигурационные данные в реестре. Эту информацию компоненты обычно записывают в реестр при регистрации в ходе установки. Если один и тот же компонент поочередно устанавливается и регистрируется как 32- и 64-разрядный, тогда компонент, зарегистрированный последним, переопределяет регистрацию предыдущего, поскольку оба они пишут по одному адресу в реестре.
