•Сообщение длиной менее 256 байтов можно передать вызовом LPC с буфером, содержащим сообщение. Затем это сообщение копируется из адресного пространства процесса-отправителя в системное адресное пространство, а оттуда — в адресное пространство процесса-получателя.

•Если клиент и сервер хотят обменяться данными, размер которых превышает 256 байтов, они могут использовать общий раздел, на который они оба спроецированы. Отправитель помещает данные в общий раздел и посылает получателю уведомление с указателем на область раздела, где находятся данные.

•Если серверу нужно считать или записать данные, объем которых превышает размер общего раздела, то их можно напрямую считать из клиентского адресного пространства или записать туда. Для этого LPC предоставляет серверу две функции. Сообщение, посланное первой функцией, обеспечивает синхронизацию передачи последующих сообщений. LPC экспортирует единственный объект исполнительной системы объект «порт» (port object). Однако порты бывают нескольких видов.

• Порт серверного соединения (server connection port)Именованный порт, служащий точкой запроса связи с сервером. Через него клиенты могут соединяться с сервером.

• Коммуникационный порт сервера (server communication port)Безымянный порт, используемый сервером для связи с конкретным клиентом. У сервера имеется по одному такому порту на каждый активный клиент.

• Коммуникационный порт клиента (client communication port)Безымянный порт, используемый конкретным клиентским потоком для связи с конкретным сервером.

• Безымянный коммуникационный порт (unnamed communication port)Порт, создаваемый для связи между двумя потоками одного процесса.

LPC обычно используется так. Сервер создает именованный порт соединения. Клиент посылает в него запрос на установление связи. Если запрос удовлетворен, создается два безымянных порта — коммуникационный порт клиента и коммуникационный порт сервера. Клиент получает описатель коммуникационного порта клиента, а сервер — описатель коммуникационного порта сервера. После этого клиент и сервер используют новые порты для обмена данными.

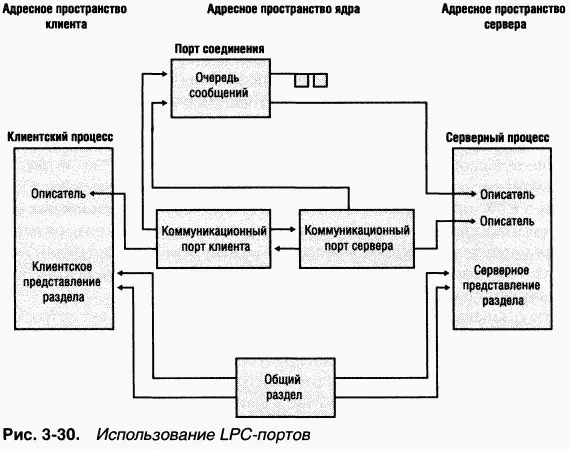

Схема соединения между клиентом и сервером показана на рис. 3-30.

Различные компоненты ядра Windows и несколько базовых драйверов устройств оснащены средствами мониторинга для записи трассировочных данных об их работе, используемых при анализе проблем в системе. Эти компоненты опираются на общую инфраструктуру в ядре, которая предоставляет трассировочные данные механизму пользовательского режима — Event Tracing for Windows (ETW). Приложение, использующее ETW, попадает в одну или более следующих категорий.

• Контроллер (controller)Начинает и прекращает сеансы протоколирования (logging sessions), а также управляет буферными пулами.

• Провайдер (provider)Определяет GUID (globally unique identifiers) для классов событий, для которых он может создавать трассировочные данные, и регистрирует их в ETW. Провайдер принимает команды от контроллера на запуск и остановку трассировки классов событий, за которые он отвечает.

• Потребитель (consumer)Выбирает один или более сеансов трассировки, для которых ему нужно считывать трассировочные данные. Принимает информацию о событиях в буферы в режиме реального времени или в файлы журнала.

B системы Windows Server встроено несколько провайдеров пользовательского режима, в том числе для Active Directory, Kerberos и Netlogon. ETW определяет сеанс протоколирования с именем NT Kernel Logger [также известный как регистратор ядра (kernel logger)] для использования ядром и базовыми драйверами. Провайдер для NT Kernel Logger реализуется драйвером устройства Windows Management Instrumentation (WMI) (драйвер называется Wmixwdm), который является частью Ntoskrnl.exe. (Подробнее о WMI см. соответствующий раздел в главе 5.) Этот драйвер не только служит основой регистратора ядра, но и управляет регистрацией классов событий ETW пользовательского режима.

Драйвер WMI экспортирует интерфейсы управления вводом-выводом для применения в ETW-процедурах пользовательского режима и драйверах устройств, предоставляющих трассировочные данные для регистратора ядра. (O командах управления вводом-выводом см. главу 9.) Он также реализует функции для использования компонентами в Ntoskrnl.exe режима ядра, которые формируют трассировочный вывод.

Когда в пользовательском режиме включается контроллер, регистратор ядра (библиотека ETW, реализованная в \Windows\System32\Ntdll.dll) посылает запрос управления вводом-выводом (I/O control request) дpaйвepy WMI, сообщая ему, для каких классов событий контроллер хочет начать трассировку. Если настроено протоколирование в файлы журналов (в противоположность протоколированию в буфер памяти), драйвер WMI создает специальный системный поток в системном процессе, а тот создает файл журнала. Принимая события трассировки от активизированных источников трассировочных данных, драйвер WMI записывает их в буфер. Поток записи в журнал пробуждается раз в секунду, чтобы сбросить содержимое буферов в файл журнала.

Записи трассировки, генерируемые для регистратора ядра, имеют стандартный ETW-заголовок события трассировки, в котором содержатся временная метка, идентификаторы процесса и потока, а также сведения о том, какому классу события соответствует данная запись. Классы событий могут предоставлять дополнительные данные, специфичные для их событий. Например, класс дисковых событий (disk event class) указывает тип операции (чтение или запись), номер диска, на котором выполняется операция, а также смещение начального сектора и количество секторов, затрагиваемых данной операцией.

Классы трассировки, которые можно включить для регистратора ядра, и компонент, генерирующий каждый класс, перечислены ниже.

• Дисковый ввод-выводДрайвер класса дисков.

• Файловый ввод-выводДрайверы файловой системы.

• Конфигурирование оборудованияДиспетчер Plug and Play (см. главу 9).

• Загрузка/выгрузка образовСистемный загрузчик образов в ядре.

• Ошибки страницДиспетчер памяти (см. главу 7).

• Создание/удаление процессовДиспетчер процессов (см. главу 6).

• Создание/удаление потоковДиспетчер процессов.

• Операции с реестромДиспетчер конфигурации (см. раздел «Реестр» в главе 4).

• АктивностьТСР/UDPДрайверТСР/IР.

Более подробные сведения о ETW и регистраторе ядра, в том числе примеры кода для контроллеров и потребителей, см. в Platform SDK.

ЭКСПЕРИМЕНТ: трассировка активности TCP/IP с помощью регистратора ядра
