Драйверы сетевых API должны принимать запросы, адресованные к API, и транслировать их в низкоуровневые запросы сетевых протоколов для передачи по сети. Драйверы API выполняют реальную трансляцию с помощью драйверов транспортных протоколов в режиме ядра. Отделение API от нижележащих протоколов придает сетевой архитектуре гибкость, позволяющую каждому API использовать множество различных протоколов. B Windows входят следующие драйверы протоколов: TCP/IP, TCP/IP с IPv6, NWLink и Apple-Talk. Ниже дается краткое описание каждого из этих протоколов.

•Взрывное развитие Интернета и популярность TCP/IP обусловили статус этих протоколов как основных в Windows. TCP/IP был разработан DARPA (Defense Advanced Research Projects Agency) в 1969 году как фундамент Интернета, поэтому характеристики TCP/IP (поддержка маршрутизации и хорошая производительность в WAN) благоприятствуют его использованию в глобальных сетях. TCP/IP — основной стек протоколов в Windows. Он устанавливается по умолчанию, и его нельзя удалить.

•4-байтовые сетевые адреса, используемые протоколом IPv4 в стандартном стеке протоколов TCP/IP, ограничивают число общедоступных IР-адресов примерно до 4 миллиардов. И это становится серьезной проблемой, поскольку в Интернете появляется все больше и больше устройств, таких как сотовые телефоны и КПК. По этой причине начинается внедрение протокола IPv6, в котором каждый адрес имеет 16 байтов. B Windows XP (Service Pack 1 и выше) и Windows Server 2003 включен стек TCP/IP, \Win-dows\System32\Drivers\Tcpip6.sys, реализующий IPv6. Windows-реализация IPv6 совместима с сетями на основе IPv4 за счет туннелирования.

•NWLink состоит из протоколов Novell IPX и SPX. NWLink включен в Windows для взаимодействия с серверами Novell NetWare.

•Протокол AppleTalk используется в сетях Apple Macintosh; его поддержка позволяет Windows взаимодействовать со службами доступа к файлам и принтерам в сетях на основе AppleTalk.

B Windows транспорты TDI в общем случае реализуют все протоколы, сопоставленные с основным стеком протоколов. Например, драйвер TCP/IP IPv4 (\Windows\System32\Drivers\Tcpip.sys) реализует протоколы TCP, UDP, IP, ARP, ICMP и IGMP Для представления конкретных протоколов транспорт TDI обычно создает объекты «устройство», что позволяет клиентам получать объект «файл», представляющий нужный протокол, и выдавать ему запросы на сетевой ввод-вывод с использованием IRP Драйвер TCP/IP создает несколько объектов «устройство» для представления различных протоколов, доступных клиентам TDI: \Device\Tcp, \Device\Udp и \Device\Ip, а также (в Windows XP и Windows Server 2003) \Device\Rawip и \Device\Ipmulticast.

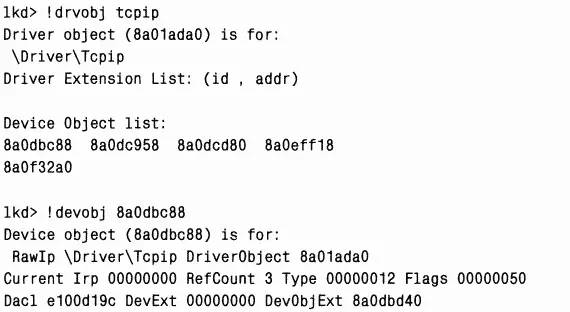

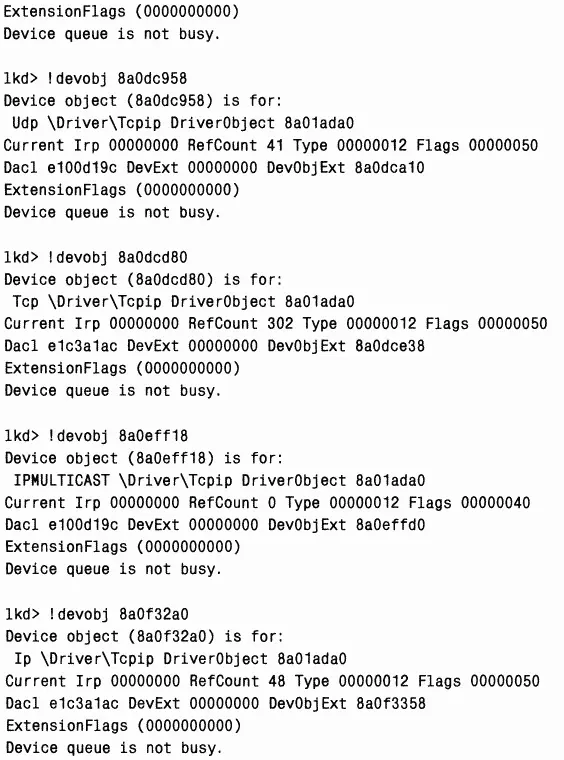

ЭКСПЕРИМЕНТ: просмотр объектов «устройство», принадлежащих TCP/IP

C помощью отладчика ядра можно изучить эти объекты в работающей системе. Команда !drvobj позволяет узнать адрес каждого объекта «устройство» драйвера, a !devobj — просмотреть имя и другие сведения о конкретном объекте.

Microsoft определила стандарт TDI (Transport Driver Interface), чтобы драйверам сетевых API не приходилось использовать отдельные интерфейсы для каждого необходимого им транспортного протокола. Как уже говорилось, интерфейс TDI фактически представляет собой правила форматирования сетевых запросов в IRP, а также выделения сетевых адресов и коммуникационных соединений. Транспортные протоколы, отвечающие стандарту TDI, экспортируют интерфейс TDI своим клиентам, в число которых входят драйверы сетевых API, например AFD и редиректор. Транспортный протокол, реализованный в виде драйвера устройства Windows, называется транспортом TDI. Поскольку транспорты TDI являются драйверами устройств, они преобразуют получаемые от клиентов запросы в формат IRP.

Интерфейс TDI образуют функции поддержки из библиотеки \Windows\ System32\Drivers\Tdi.sys вместе с определениями, включаемыми разработчиками в свои драйверы. Модель программирования TDI очень напоминает таковую в Winsock. Устанавливая соединение с удаленным сервером, клиент TDI выполняет следующие действия.

1. Чтобы выделить адрес, клиент создает и форматирует TDI IRP-пакет address open. Транспорт TDI возвращает объект «файл», который представляет адрес и называется объектом адреса (address object). Эта операция эквивалентна вызову Winsock-функции bind.

2. Далее клиент создает и форматирует TDI IRP-пакет connection open, a транспорт TDI возвращает объект «файл», который представляет соединение и называется объектом соединения (connection object). Эта операция эквивалентна вызову Winsock-функции socket.

3. Клиент сопоставляет объект соединения с объектом адреса с помощью TDI IRP-пакета associate address (для этой операции эквивалентных функций Winsock нет).

4. Клиент TDI, соглашающийся установить удаленное соединение, выдает TDI IRP-пакет listen, указывая для объекта соединения максимальное число подключений. После этого он выдает TDI IRP-пакет accept, обработка которого заканчивается либо установлением соединения с удаленной системой, либо ошибкой. Эти операции эквивалентны вызову Winsock-функций listen и accept.

5. Клиент TDI, которому нужно установить соединение с удаленным сервером, выдает TDI IRP-пакет connect, указывая объект соединения, выполняемый транспортом TDI после установления соединения или появления ошибки. Выдача TDI IRP-пакета connect эквивалентна вызову Winsock-функции connect.

TDI также поддерживает коммуникационную связь, не требующую логических соединений, для протоколов соответствующего типа, например для UDP. Кроме того, TDI предоставляет клиенту TDI средства для регистрации в транспортах TDI своих функций обратного вызова по событиям (event callbacks) (т. е. функций, вызываемых напрямую). Например, при получении данных через сеть транспорт TDI может вызвать зарегистрированную клиентом функцию обратного вызова для приема данных. Поддержка функций обратного вызова на основе событий позволяет транспорту TDI уведомлять своих клиентов о сетевых событиях, а клиенты, использующие такие функции, могут не выделять ресурсы для приема данных из сети, поскольку им доступно содержимое буферов, предоставляемых драйвером протокола TDL.

ЭКСПЕРИМЕНТ: наблюдаем активность, связанную с TDI

Утилита TDImon (wwwsysinternats.com) является разновидностью драйвера фильтра, который подключается к объектам «устройство» \Device\Tcp и \Device\Udp, создаваемым драйвером TCP/IP. После подключения TDImon может наблюдать за каждым IRP, выдаваемым клиентами TDI своим протоколам. TDImon также может отслеживать функ ции обратного вызова по событиям, перехватывая запросы на их регистрацию от клиентов TDI Драйвер TDImon посылает информацию об активности TDI своему графическому пользовательскому интерфейсу, который и отображает эти сведения (время операции, тип активности TDI, локальный и удаленный адреса TCP-соединения или локальный адрес конечной точки UDP, код статуса IRP и др.). Ниже приведен экранный снимок окна TDImon, в котором ведется мониторинг активности TDI при просмотре Web-страницы в Internet Explorer.
