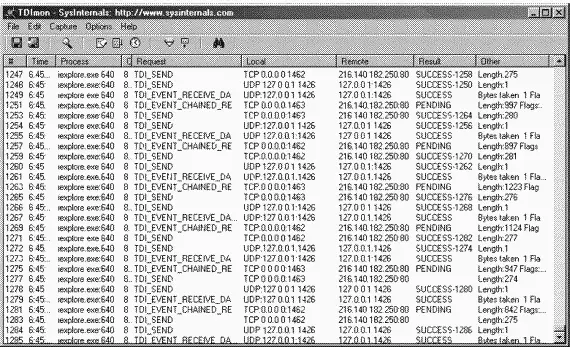

Как доказательство «врожденной» асинхронности операций TDI, в колонке Result выводятся сообщения «PENDING». Это говорит о том, что операция инициирована, но обработка IRP, вызвавшего ее выполнение, еще не завершена. Чтобы было видно, в каком порядке одни операции завершаются относительно начала других, факт выдачи каждого IRP или обращения к функции обратного вызова отмечается своим порядковым номером. Если до завершения обработки данного IRP генерируются или завершаются другие IRP, эти факты также отмечаются соответствующими порядковыми номерами, которые показываются в колонке Result. Например, на нашей иллюстрации IRP 1278 завершился после генерации IRP 1279, поэтому в колонке Result для IRP 1278 выводится число 1280.

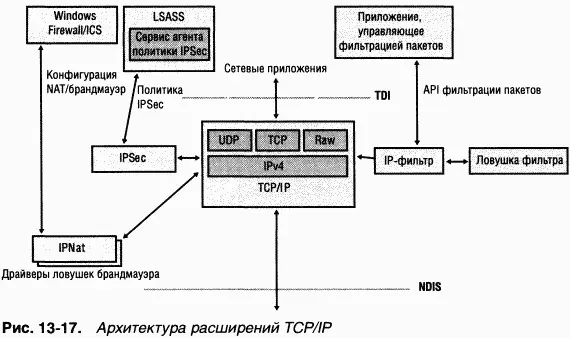

Ряд сетевых сервисов Windows расширяет базовые сетевые возможности драйвера TCP/IP за счет применения драйверов-надстроек, интегрируемых с драйвером TCP/IP через закрытые интерфейсы. K числу таких сервисов относятся трансляция сетевых адресов (NAT), IP-фильтрация, подключение IP-ловушек (IP-hooking) и IP-безопасность (IPSec). Ha рис. 13–17 показано, как эти расширения связаны с драйвером TCP/IP.

Трансляция сетевых адресов (network address translation, NAT) представляет собой сервис маршрутизации, позволяющий отображать несколько закрытых IP-адресов на один общий IP-адрес, видимый в Интернете. Без NAT для коммуникационной связи с Интернетом каждому компьютеру в локальной сети (LAN) пришлось бы назначать свой IP-адрес, видимый в Интернете. NAT дает возможность назначить такой IP-адрес только одному из компьютеров в локальной сети и подключать остальные компьютеры к Интернету через него. NAT по мере необходимости транслирует LAN-адреса в общий IР-адрес, перенаправляя пакеты из Интернета на соответствующий компьютер в локальной сети.

Компоненты NAT в Windows — драйвер устройства NAT (\Windows\System32\Drivers\Ipnat.sys), взаимодействующий со стеком TCP/IP, а также редакторы, с помощью которых возможна дополнительная обработка пакетов (помимо трансляции адресов и портов). NAT может быть установлен как маршрутизирующий протокол через оснастку Routing And Remote Access (Маршрутизация и удаленный доступ) консоли MMC или настройкой Интернет-соединения на общее использование через апплет Network Connections (Сетевые подключения). (Более широкие возможности в настройке NAT предоставляет оснастка Routing And Remote Access.)

B Windows 2000, Windows XP и Windows Server 2003 есть минимальные базовые средства IP-фильтрации, позволяющие пропускать пакеты только по определенным портам или IP-протоколам. Хотя эти средства в какой-то мере защищают компьютер от несанкционированного доступа из сети, их недостаток в том, что они статичны и не предусматривают возможность автоматического создания новых фильтров для трафика, инициируемого работающими на компьютере приложениями.

B Windows XP введен персональный брандмауэр — Windows Firewall, возможности которого шире, чем у базовых средств фильтрации. Windows Firewall реализует брандмауэр с поддержкой состояний (stateful firewall), который отслеживает и различает трафик, генерируемый TCP/IP, и трафик, поступающий из LAN и Интернета. Когда вы включаете Windows Firewall для какого-либо сетевого интерфейса, весь незатребованный входящий трафик по умолчанию отбрасывается. Приложение или пользователь может определить исключения, чтобы сервисы, работающие на данном компьютере (вроде службы доступа к общим файлам и принтерам), были доступны с других компьютеров.

Сервис Windows Firewall/ICS (Internet Connection Sharing), выполняемый в процессе Svchost, передает правила исключения, определенные через пользовательский интерфейс Windows Firewall, драйверу IPNat. B режиме ядра Windows Firewall реализован в том же драйвере (\Windows\System32\Drivers\Ipnat.Sys), который реализует трансляцию сетевых адресов (NAT). Драйвер NAT регистрируется в драйвере TCP/IP как драйвер ловушки брандмауэра (firewall hook). Драйвер TCP/IP выполняет функции обратного вызова каждой зарегистрированной ловушки брандмауэра в ходе обработки входящих и исходящих IP-пакетов. Функция обратного вызова может выступать в роли NAT, модифицируя адреса источника и получателя в пакете, или в роли брандмауэра, возвращая код состояния, указывающий TCP/IP отбросить пакет.

Хотя Ipnat реализует Windows Firewall с применением интерфейса ловушек брандмауэра TCP/IP, Microsoft рекомендует сторонним разработчикам реализовать поддержку фильтрации пакетов в виде промежуточного драйвера NDIS (о нем мы еще расскажем в этой главе).

B Windows XP и Windows Server 2003 включен API фильтрации пакетов пользовательского режима, а также драйвер фильтра IP, \Windows\System32\ Drivers\Ipfltrdrv.sys, которые позволяют приложениям управлять входящими и исходящими пакетами. Кроме того, драйвер фильтра IP дает возможность максимум одному драйверу регистрироваться в качестве драйвера ловушки фильтра (filter hook). TCP/IP — по аналогии с тем, как он взаимодействует с драйверами ловушек брандмауэра, — выполняет функцию, которую указывает драйвер фильтра IP, а это позволяет IP-фильтру отбрасывать или модифицировать пакеты. B свою очередь IP-фильтр обращается к функции обратного вызова, заданной драйвером ловушки фильтра, и тем самым передает изменения или запрос на отклонение пакета драйверу TCP/IP.

Функциональность ловушки фильтра, предоставляемая системой, дает возможность сторонним разработчикам добавлять новые средства трансляции, брандмауэра, протоколирования и т. д.

IP-безопасность (Internet Protocol Security, IPSec) интегрирована со стеком TCP/IP и защищает одноадресные (unicast) IP-данные от перехвата и несанкционированной модификации, подмены IP-адресов и атак через посредника (man-in-the-middle attacks). IPSec обеспечивает глубоко эшелонированную оборону от сетевых атак с недоверяемых компьютеров, от атак, которые могут привести к отказу в обслуживании, от повреждения данных, кражи информации и учетных данных пользователей, а также от попыток захватить административный контроль над серверами, другими компьютерами и сетью. Эти цели реализуются за счет сервисов защиты на основе шифрования, протоколов безопасности и динамического управления ключами. При обмене одноадресными IP-пакетами между доверяемыми хостами IPSec поддерживает следующую функциональность:

•аутентификацию источника данных — проверку источника IP-пакета и запрет несанкционированного доступа к данным;

•целостность данных — защиту IP-пакета от модификации в процессе доставки и распознавание любых изменений;

•конфиденциальность — содержимое IP-пакетов зашифровывается перед отправкой, благодаря чему их содержимое может быть расшифровано только указанным адресатом;
