Хотя сериализация обращений к драйверам NDIS, осуществляемая библиотекой NDIS, упрощает разработку, она может помешать масштабированию многопроцессорных систем. Некоторые операции стандартных драйверов NDIS 4 (версия библиотеки NDIS 4 из Windows NT 4) плохо масштабируются в многопроцессорных системах. B NDIS 5 разработчики получили возможность отказаться от такой сериализации. Драйвер NDIS 5 может сообщить библиотеке NDIS, что сериализация ему не нужна, и тогда библиотека NDIS переправляет драйверу запросы по мере получения соответствующих IRP B этом случае ответственность за управление параллельными запросами ложится на драйвер NDIS, но отказ от сериализации окупается повышением производительности в многопроцессорных системах.

NDIS 5 также обеспечивает следующие преимущества.

•Драйверы NDIS могут сообщать, активна ли несущая сетевая среда, что позволяет Windows выводить на панель задач значок, показывающий, подключен ли компьютер к сети. Эта функция также позволяет протоколам и другим приложениям быть в курсе этого состояния и соответствующим образом реагировать. Например, транспорт TCP/IP будет использовать эту информацию, чтобы определять, когда нужно заново оценивать информацию об адресах, получаемую им от DHCP

•Аппаратное ускорение TCP/IP-операций (TCP/IP task offload) позволяет минипорту пользоваться аппаратными функциями сетевого адаптера для выполнения таких операций, как расчет контрольных сумм пакетов и все вычисления, связанные с IP-безопасностью (IPSec). Аппаратное ускорение этих операций средствами сетевого адаптера повышает производительность системы, освобождая центральный процессор от выполнения этих задач.

•Функция Wake-On-LAN дает возможность сетевому адаптеру с соответствующей поддержкой выводить систему Windows из состояния с низким энергопотреблением при каких-либо событиях в сети. Сигнал пробуждения может быть инициирован сетевым адаптером при одном из следующих событий: подключении к несущей среде (например, подключении сетевого кабеля к адаптеру) и приеме специфичных для протокола последовательностей байтов (в случае адаптеров Ethernet — при получении волшебного пакета, т. е. сетевого пакета с 16 копиями Ethernet-адреса адаптера подряд).

•NDIS, ориентированная на логические соединения, позволяет драйверам NDIS управлять несущей средой, требующей логических соединений, например устройствами ATM (Asynchronous Transfer Mode). Интерфейсы, предоставляемые библиотекой NDIS драйверам NDIS для взаимодействия с сетевыми адаптерами, доступны через функции, вызовы которых транслируются непосредственно в вызовы соответствующих HAL функций.

ЭКСПЕРИМЕНТ: перечисление загруженных минипортов NDIS

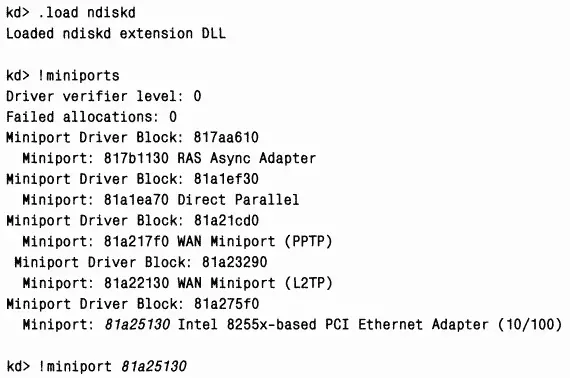

Библиотека расширения отладчика ядра Ndiskd поддерживает команды !miniports и /miniport, которые позволяют с помощью отладчика ядра перечислять загруженные минипорт-драйверы (минипорты) и получать детальную информацию о каком-либо минипорте по заданному адресу блока минипорта (структуры данных, применяемой Windows для отслеживания минипортов). Ниже приведен пример использования команд !miniports и /miniport для вывода списка всех минипорт-драйверов, а также для исследования специфики минипорта, отвечающего за взаимодействие системы с PCI-адаптером Ethernet (заметьте, что WAN-минипорты работают с соединениями удаленного доступа).

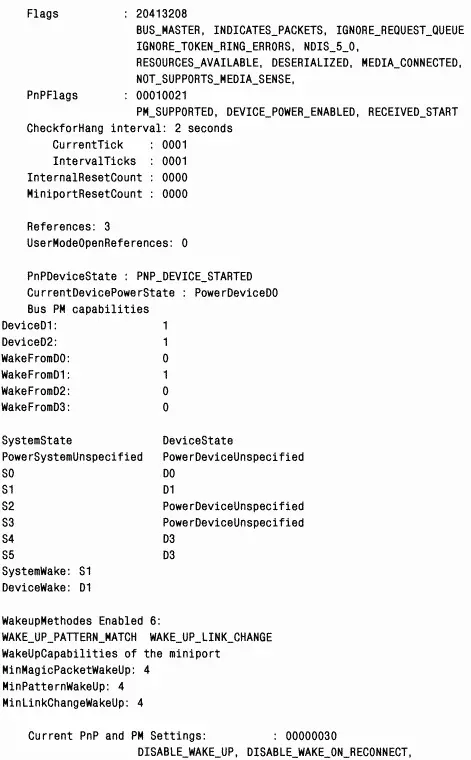

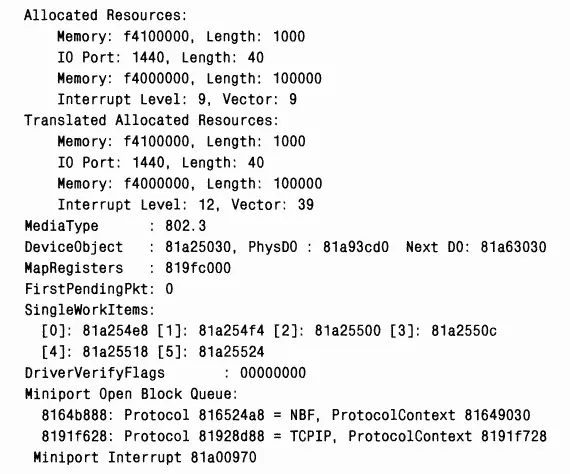

Поле Flags исследуемого минипорта показывает, что он поддерживает несериализованные операции (DESERIALIZED), что несущая среда в данный момент активна (MEDIACONNECTED) и что он является минипортом NDIS 5 (NDIS_5_0). Кроме того, выводится информация, отражающая сопоставления состояний электропитания устройства и системы, а также список ресурсов шины, назначенных адаптеру диспетчером Plug and Play (Подробнее о соответствии состояний электропитания устройств и системы см. раздел «Диспетчер электропитания» главы 9.)

Модель NDIS также поддерживает гибридные NDIS-драйверы транспорта TDI, называемые промежуточными драйверами NDIS (NDIS intermediate drivers). Они размещаются между транспортами TDI и драйверами NDIS. Драйверу NDIS промежуточный драйвер кажется транспортом TDI, а транспорту TDI — драйвером NDIS. Промежуточные драйверы NDIS видят весь сетевой трафик в системе, поскольку они расположены между драйверами протоколов и сетевыми драйверами. Программное обеспечение, предоставляющее сетевым адаптерам поддержку отказоустойчивости и балансировки нагрузки, например Microsoft Network Load Balancing Provider, основано на использовании промежуточных драйверов NDIS.

Поддержка сетевого оборудования, ориентированного на логические соединения (например, ATM) в Windows является встроенной, и соответствующие стандарты учтены в сетевой архитектуре Windows. Драйверы NDIS, ориентированные на логические соединения, используют многие API, применяемые и стандартными драйверами NDIS, но посылают пакеты через установленные сетевые соединения, а не просто помещают их в сетевую среду.

Кроме поддержки минипорт-драйверов для сетевых сред, ориентированных на логические соединения, в NDIS 5 включены определения для драйверов, поддерживающих такие минипорт-драйверы.

•Диспетчеры вызовов (call managers) являются драйверами NDIS, которые предоставляют сервисы настройки и завершения вызовов для клиентов, ориентированных на логические соединения (см. ниже). Диспетчер вызовов использует ориентированный на логические соединения мини-порт, чтобы обмениваться сигнальными сообщениями с другими сетевыми компонентами (аппаратными или программными), например с коммутаторами или другими диспетчерами вызовов. Диспетчер вызовов поддерживает один или несколько сигнальных протоколов вроде ATM User-Network Interface (UNI) 3.1.

•Интегрированный Miniport Call Manager (MCM) представляет собой ми-нипорт-драйвер, ориентированный на логические соединения, который также предоставляет клиентам, требующим логических соединений, сервисы диспетчера вызовов. B сущности, MCM — это минипорт-драйвер NDIS со встроенным диспетчером вызовов.

•Ориентированный на логические соединения клиент использует сервисы настройки и завершения вызовов, предоставляемые диспетчером вызовов или MCM, а также передает и принимает обращения к сервисам минипорт-драйвера NDIS, ориентированного на логические соединения. Такой клиент может предоставлять собственные сервисы протокола более высоким уровням сетевого стека или реализовать уровень эмуляции для взаимодействия с унаследованными протоколами, не требующими логических соединений, и соответствующей несущей средой. Пример уровня эмуляции, реализуемой ориентированным на логические соединения клиентом, — LAN Emulation (LANE), которая скрывает от вышележащих протоколов особенности ориентированной на логические соединения ATM и эмулирует для них несущую среду, не требующую соединений (например, Ethernet).
