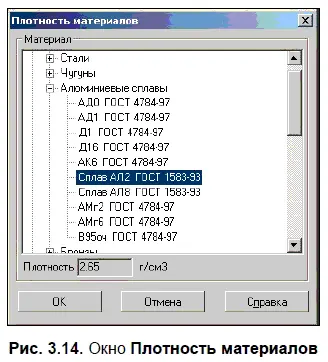

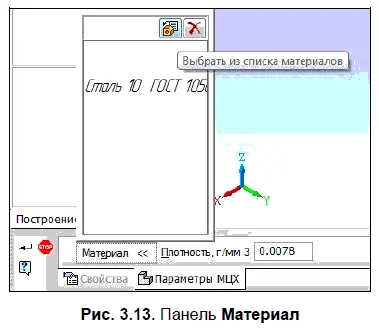

На появившейся панели кнопка Выбрать из списка материаловпозволяет выбрать материал из справочного файла плотностей. В окне Плотность материалов(рис. 3.14) можно раскрыть нужный раздел и указать марку материала.

В профессиональной версии системы, расположенная на панели Материалкнопка Выбрать из справочника материаловпозволяет обратиться к справочнику материалов и сортаментов.

Поддерживаются расчеты массы, площади поверхности, объема, координат центра масс, плоскостных, осевых и центробежных моментов инерции. Для осуществления расчета на Инструментальной панели Измерения (3D)необходимо нажать кнопку МЦХ модели:

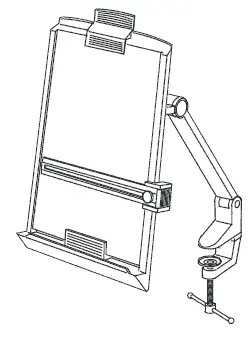

Многие трехмерные модели деталей создаются с целью получения конструкторской документации, в том числе чертежей деталей.

В системе КОМПАС-3D имеется возможность создания ассоциативных чертежей трехмерных деталей. В таких чертежах все виды связаны с моделью так, что изменения в модели приводят к изменению изображения в каждом ассоциативном виде.

Ассоциативное изображение формируется в обычном чертеже. В нем создаются выбранные пользователем ассоциативные виды и разрезы (сечения) трехмерной детали. Виды автоматически располагаются в проекционной связи. При необходимости связь можно отключить. Это дает возможность произвольного размещения видов в чертеже.

Для создания в текущем чертеже стандартных видов детали вызовите команду Вставка | Вид с модели | Стандартные(или нажмите кнопку Стандартные видына панели Ассоциативные виды.

После вызова команды на экране появится стандартный диалог выбора файла для открытия. Выберите деталь для создания видов и откройте файл. В окне чертежа возникнет фантом изображения в виде габаритных прямоугольников видов.

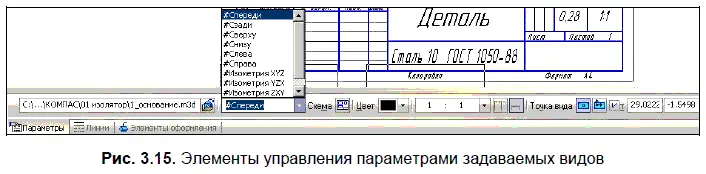

На Панели свойств появятся элементы управления (рис. 3.15), которые позволяют задать параметры создаваемых видов. В раскрывающемся списке Ориентация главного видаможно выбрать требуемую ориентацию главного вида.

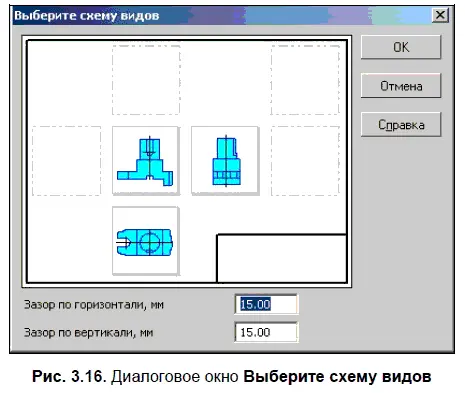

После нажатия кнопки Схемана экране появится диалоговое окно (рис. 3.16), в котором можно установить необходимый набор стандартных видов.

В полях Зазор по горизонтали, мми Зазор по вертикали, ммможно задать необходимые расстояния между главным видом и остальными видами.

На вкладке Параметры(см. рис. 3.15) можно также назначить цвет изображения активных видов чертежа и установить изображения, а на вкладке Линииможно изменить стиль линий видимого контура, включить или отключить отображение линий невидимого контура, установить отрисовку линий переходов.

После выбора нужных стандартных видов и настройки их параметров укажите положение точки привязки изображения — начало координат главного вида. В чертеж будут вставлены выбранные виды детали, в основную надпись чертежа передадутся следующие сведения из документа-детали:

□ обозначение;

□ масса;

□ материал.

В Дереве построения чертежа появятся пиктограммы (рис. 3.17) созданных видов и их названия.

Чертеж модели, полученный с помощью команды Стандартные виды, нуждается в некоторой доработке: например, добавлении осевых линий, обозначений центров и т. п. Кроме того, он не содержит объектов оформления: размеров, технических требований и др.

Для создания в текущем чертеже вида, содержащего изображение разреза или сечения модели, вызовите команду Вставка | Вид с модели | Разрез/Сечениеили нажмите кнопку Разрез/сечениена панели Ассоциативные виды.

Укажите в окне чертежа обозначение секущей плоскости. На экране появится фантом изображения в виде габаритного прямоугольника.

На панели свойств появятся элементы управления, которые позволяют задать параметры создаваемых объектов.

После настройки всех параметров укажите положение точки привязки изображения. В чертеж будет вставлен новый разрез или сечение, а в Дереве построения чертежа появится пиктограмма созданного вида и его название.

В заключительном разделе части, посвященной работе с системой КОМПАС -3D LT, следует упомянуть о встроенном электронном учебном пособии «Азбука КОМПАС».

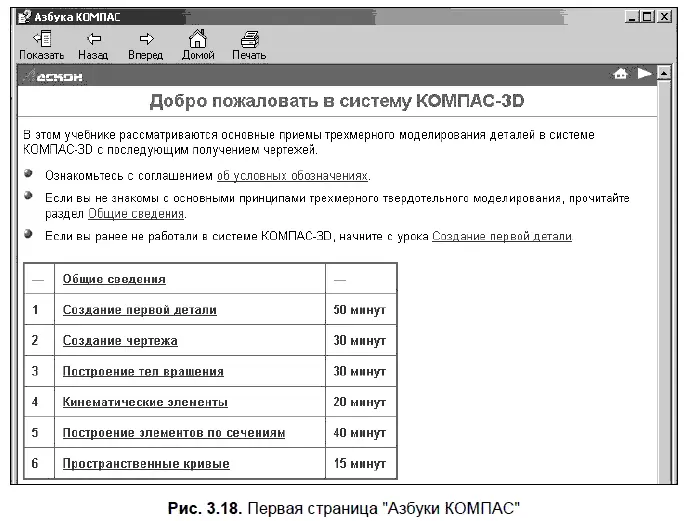

«Азбука КОМПАС» — это интерактивное учебное пособие, реализованное в виде отдельного файла. В пособии, входящем в поставку КОМПАС-3D LT, представлено 6 уроков по освоению 3D-технологии (рис. 3.18).

Освоение интерактивного учебного пособия «Азбука КОМПАС», безусловно, может способствовать ускоренному изучению технологий создания твердотельных моделей изделий.

Виды изделий всех отраслей промышленности при выполнении конструкторской документации устанавливает ГОСТ 2.101-68.

Изделием называется любой предмет или набор предметов производства, подлежащих изготовлению на предприятии. Установлены следующие виды изделий:

□ детали;

□ сборочные единицы;

□ комплексы;

□ комплекты.

Деталь — изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций, например: валик из одного куска металла, литой корпус, печатная плата. К деталям также относят изделия типа коробки (склеенной, сваренной, спаянной) из одного куска листового материала (картон, листовая сталь).

Части детали, имеющие определенное назначение, называются ее элементами, например: фаска, проточка, ребро и т. п.
