Виды и комплектность конструкторских документов на изделия устанавливает ГОСТ 2.102-68. Одним из наиболее распространенных является чертеж детали — документ, содержащий изображение детали и другие данные, необходимые для ее изготовления и контроля.

Рассмотрим задание 1, в котором необходимо завершить изображение плоских деталей по представленным половинкам, ограниченным осью симметрии, а также нанести размеры и указать их количество. Перед выполнением задания необходимо ознакомиться со следующими общими правилами нанесения размеров (ГОСТ 2.307-68):

□ размеры изображенного изделия и его элементов определяют по размерным числам, нанесенным на чертеже. Так как размерные числа соответствуют натуральным размерам изделия, то они не зависят от масштаба изображения;

□ общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля изделия;

□ каждый размер указывают только один раз;

□ линейные размеры указывают в миллиметрах без обозначения единиц измерения;

□ угловые размеры указывают в градусах, минутах и секундах с обозначением единицы измерения, например: 4°, 4°30′, 4°30′40″;

□ при нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным;

□ при нанесении размера угла размерную линию проводят в виде дуги с центром в его вершине, а выносные линии — радиально;

□ размерные линии предпочтительно наносить вне контура изображения;

□ размерную линию, как правило, с обоих концов ограничивают стрелками;

□ выносные линии должны выходить за концы стрелок размерной линии на 1–5 мм;

□ минимальные расстояния между параллельными размерными линиями должны быть 7 мм, а между размерной и линией контура — 10 мм и выбраны в зависимости от размеров изображения и насыщенности чертежа;

□ необходимо избегать пересечения размерных и выносных линий. Поэтому меньшие размеры ставят ближе к контуру изображения, чем большие размеры;

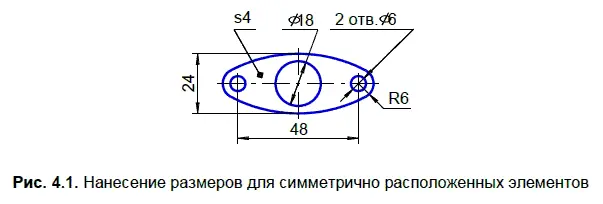

□ размеры двух симметрично расположенных элементов изделия (кроме отверстий) наносят один раз без указания их количества, группируя, как правило, в одном месте все размеры (рис. 4.1);

□ не допускается повторять размеры одного и того же элемента на разных изображениях;

□ размеры фасок под углом 45° наносят, как показано на рис. 4.2, а . Размеры фасок под другими углами указывают по общим правилам — линейным и угловым размерами или двумя линейными размерами (рис. 4.2, б );

□ если на изображении совмещается вид с разрезом, то размеры, относящиеся к виду, помещают со стороны вида, а размеры, относящиеся к разрезу, помещают со стороны разреза (рис. 4.2);

□ размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т. п.), рекомендуется группировать в одном месте, располагая на том изображении, где форма данного элемента показана наиболее полно (рис. 4.3);

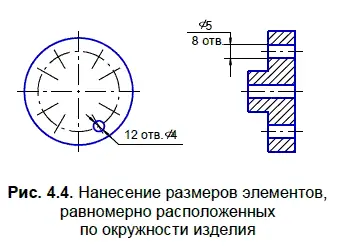

□ при нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых размеров, определяющих взаимное расположение элементов, указывают только их количество (рис. 4.4);

□ допускается не наносить на чертеже размеры радиуса дуги окружности сопрягающихся параллельных линий (рис. 4.5);

□ если вид или разрез симметричного предмета или отдельных симметрично расположенных элементов изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с обрывом, и обрыв размерной линии делают дальше оси (рис. 4.6).

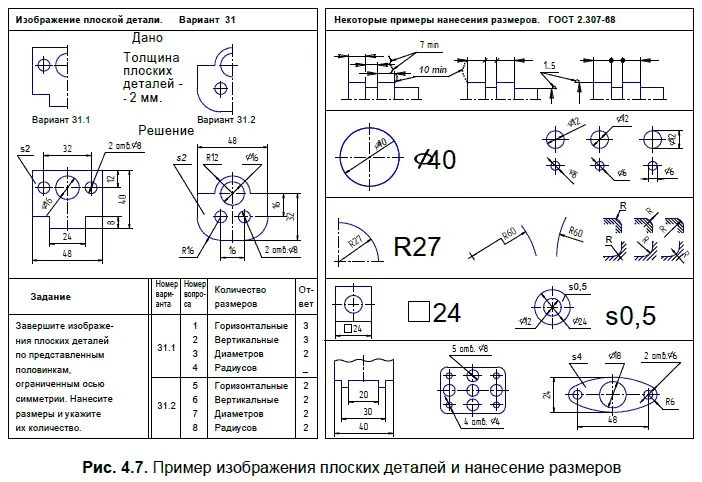

На рис. 4.7 показан пример выполнения задания по рассматриваемой теме.

Правила изображения предметов устанавливает ГОСТ 2.305-68. Изображения предметов должны выполняться по методу прямоугольного проецирования.

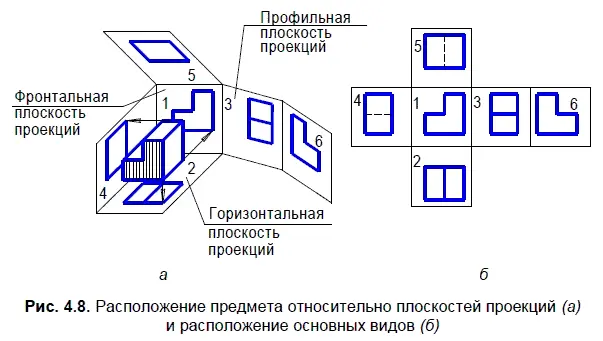

При этом предмет предполагается расположенным между наблюдателем и соответствующей плоскостью проекций (рис. 4.8, а). За основные плоскости проекций принимают 6 граней куба. Грани совмещают с плоскостью чертежа, как показано на рис. 4.8, б.

Из шести плоскостей проекций наиболее часто используют три: фронтальную — 1, горизонтальную — 2, профильную — 3. Основные виды (рис. 4.8, б) называют: 1 — вид спереди (главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади. Вид спереди принимают на чертеже в качестве главного.

Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета. Вид определяют как изображение обращенной к наблюдателю видимой части поверхности предмета. Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета при помощи штриховых линий.

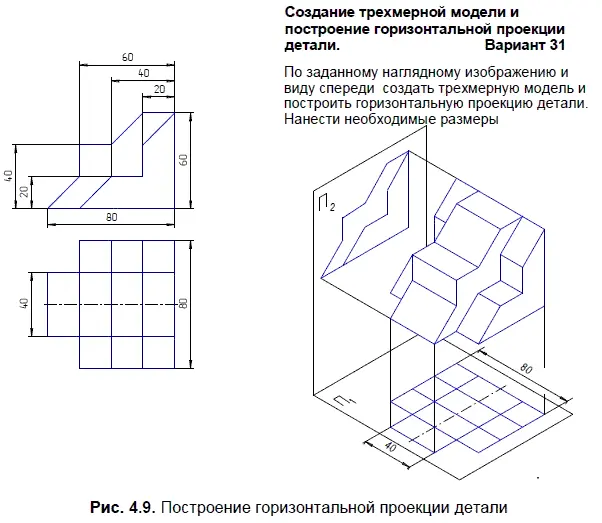

На рис. 4.9 представлены исходные данные и решение одного из вариантов задания 2.

Фронтальная плоскость проекций обозначена как П 2, горизонтальная — П 1.

При построении горизонтальной проекции (вида сверху) детали на ПК пять вертикальных отрезков и четыре горизонтальных проводятся при включенном режиме Сеткас шагом 20 или 10 мм. При включенной сетке целесообразно нанести необходимые размеры на виде сверху.

Рассмотрим этапы построения модели основания.

1. Выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.
