Владимир Большаков - КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия

На панели Виднажмите кнопку списка справа от кнопки Ориентация:

Укажите вариант Изометрия XYZ.

2. В Дереве модели укажите Плоскость ZY(рис. 4.10).

3. Нажмите кнопку Эскизна панели Текущее состояние. Плоскость zy станет параллельной экрану:

4. В появившейся Компактной панелинажмите кнопку переключения Геометрия(рис. 4.11) для вызова соответствующей Инструментальной панели.

5. На панели Глобальные привязкивключите привязку По сетке, а также нажмите кнопку Сетка. Используя команду Непрерывный ввод объектовна панели Геометрия, по сетке и заданным размерам прорисуйте показанный на рис. 4.12 контур:

6. Заканчивается эскиз повторным нажатием кнопки Эскиз:

7.Нажмите кнопку Операция выдавливания:

на панели Редактирование детали:

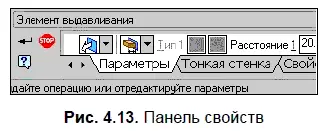

Внизу экрана появится Панель свойств (рис. 4.13), на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 20.0; Расстояние 2 — 20.0.

Ввод параметров заканчивается нажатием кнопки Создать объект:

8. После включения команды Полутоновое:

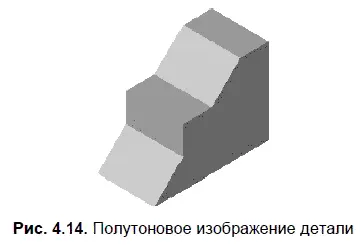

на панели Видполучится объемное изображение детали (рис. 4.14).

9. С помощью кнопок панели Видможно выполнить операции: вращение, увеличение, уменьшение, перемещение или изменение внешнего вида детали (рис. 4.15).

10. Для добавления следующей части к основанию в Дереве модели укажите Плоскость ZY.

Нажмите кнопку Эскиз:

В появившейся Компактной панелинажмите кнопку переключения Геометриядля вызова соответствующей Инструментальной панели.

Используя команду Непрерывный ввод объектовна панели Геометрия:

по заданным размерам прорисуйте показанный на рис. 4.16 контур.

Заканчивается эскиз повторным нажатием кнопки Эскиз:

11. Нажмите кнопку Операция выдавливанияна панели Редактирование детали:

Внизу экрана появится Панель свойств, на которой устанавливаем параметры выдавливания: Два направления; Расстояние 1 — 40.0; Расстояние 2 — 40.0, Ввод параметров заканчивается нажатием кнопки Создать объект:

В результате получится показанное на рис. 4.17 объемное изображение детали.

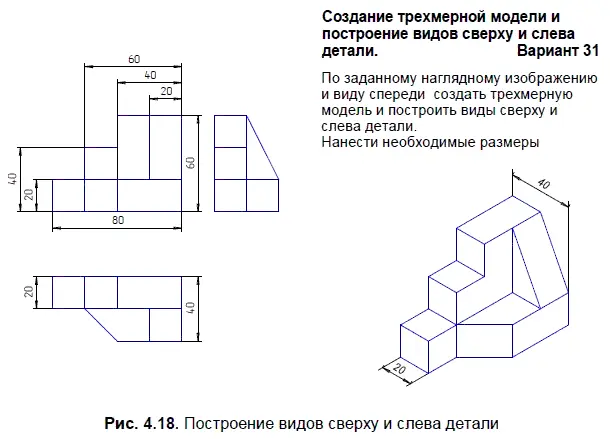

На рис. 4.18 представлены исходные данные и решение одного из вариантов задания 3. Так же как и в предыдущем задании, необходимые изображения строятся в сетке с оптимальным шагом, после чего наносятся размеры, показанные на наглядном изображении детали. В данное и последующие задания по оформлению чертежей деталей целесообразно включать этап заполнения основной надписи.

Рассмотрим этапы построения модели опоры.

1. Выполните команду Файл | Создатьили нажмите кнопку Создатьна панели Стандартная:

В открывшемся окне выберите тип нового документа Деталь.

На панели Виднажмите кнопку списка справа от кнопки Ориентация:

И укажите вариант Изометрия XYZ.

2. В Дереве модели укажите Плоскость XY(рис. 4.19).

3. Нажмите кнопку Эскизна панели Текущее состояние:

Плоскость ху станет параллельной экрану.

4. В появившейся Компактной панелинажмите кнопку переключения Геометрия(рис. 4.20) для вызова соответствующей Инструментальной панели.

5. На панели Глобальные привязкивключите привязку По сеткеи нажмите кнопку Сетка.

6. Используя команду Непрерывный ввод объектов:

по сетке и заданным размерам прорисуйте показанный на рис. 4.21 контур.

7. Заканчивается эскиз повторным нажатием кнопки Эскиз:

8. Нажмите кнопку Операция выдавливания:
