Какие вершины И/ИЛИ-графа являются целевыми? Целевые вершины — это тривиальные, или "примитивные" задачи. В нашем примере такой подзадачей можно было бы считать подзадачу "найти путь из а в с ", поскольку между городами а и с на карте имеется непосредственная связь.

Рассматривая наш пример, мы ввели ряд важных понятий. И/ИЛИ-граф — это направленный граф, вершины которого соответствуют задачам, а дуги — отношениям между задачами. Между дугами также существуют свои отношения. Это отношения И и ИЛИ, в зависимости от того, должны ли мы решить только одну из задач-преемников или же несколько из них (см. рис. 13.3). В принципе из вершины могут выходить дуги, находящиеся в отношении И вместе с дугами, находящимися в отношении ИЛИ. Тем не менее, мы будем предполагать, что каждая вершина имеет либо только И-преемников, либо только ИЛИ-преемников; дело в том, что в такую форму можно преобразовать любой И/ИЛИ граф, вводя в него при необходимости вспомогательные ИЛИ-вершины. Вершину, из которой выходят только И-дуги, называют И-вершиной; вершину, из которой выходят только ИЛИ-дуги, — ИЛИ-вершиной.

Когда задача представлялась в форме пространства состояний, ее решением был путь в этом пространстве. Что является решением в случае И/ИЛИ-представления? Решение должно, конечно, включать в себя все подзадачи И-вершины. Следовательно, это уже не путь, а дерево. Такое решающее дерево T определяется следующим образом:

• исходная задача P — это корень дерева T;

• если P является ИЛИ-вершиной, то в T содержится только один из ее преемников (из И/ИЛИ-графа) вместе со своим собственным решающим деревом;

• если P — это И-вершина, то все ее преемники (из И/ИЛИ-графа) вместе со своими решающими деревьями содержатся в T.

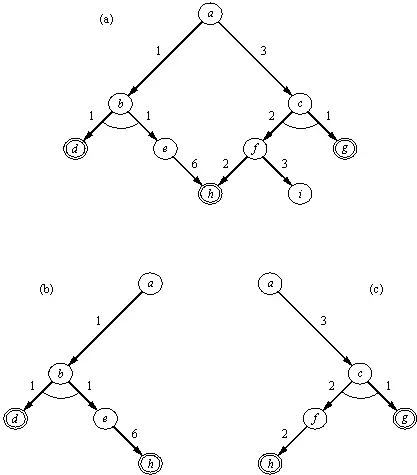

Рис. 13.4. (а) Пример И/ИЛИ-графа: d , g и h — целевые вершины; a — исходная задача. (b) и (с) Два решающих дерева, стоимости которых равны 9 и 8 соответственно. Здесь стоимость решающего дерева определена как сумма стоимостей всех входящих в него дуг.

Иллюстрацией к этому определению может служить рис. 13.4. Используя стоимости, мы можем формулировать критерии оптимальности решения. Например, можно определить стоимость решающего графа как сумму стоимостей всех входящих в него дуг. Тогда, поскольку обычно мы заинтересованы в минимизации стоимости, мы отдадим предпочтение решающему графу, изображенному на рис. 13.4(с).

Однако мы не обязательно должны измерять степень оптимальности решения, базируясь на стоимостях дуг. Иногда более естественным окажется приписывать стоимость не дугам, а вершинам, или же и тем, и другим одновременно.

Подведем итоги:

• И/ИЛИ-представление основано на философии сведения задач к подзадачам.

• Вершины И/ИЛИ-графа соответствуют задачам; связи между вершинами — отношениям между задачами.

• Вершина, из которой выходят ИЛИ-связи, называется ИЛИ-вершиной. Для того, чтобы решить соответствующую задачу, нужно решить одну из ее задач-преемников.

• Вершина, из которой выходят И-связи, называется И-вершиной. Для того, чтобы решить соответствующую задачу, нужно решить все ее задачи-преемники.

• При заданном И/ИЛИ-графе конкретная задача специфицируется заданием

стартовой вершины и

целевого условия для распознавания

целевых вершин.

• Целевые вершины (или "терминальные вершины") соответствуют тривиальным (или "примитивным") задачам.

• Решение представляется в виде решающего графа — подграфа всего И/ИЛИ-графа.

• Представление задач в форме пространства состояний можно рассматривать как специальный частный случай И/ИЛИ-представления, когда все вершины И/ИЛИ-графа являются ИЛИ-вершинами.

• И/ИЛИ-представление имеет преимущество в том случае, когда вершинами, находящимися в отношении И, представлены подзадачи, которые можно решать независимо друг от друга. Критерий независимости можно несколько ослабить, а именно потребовать, чтобы существовал такой порядок решения И-задач, при котором решение более "ранних" подзадач не разрушалось бы при решении более "поздних" под задач.

• Дугам или вершинам, или и тем, и другим можно приписать стоимости с целью получить возможность сформулировать критерий оптимальности решения.

Для задачи отыскания кратчайшего маршрута (рис. 13.1) И/ИЛИ-граф вместе с функцией стоимости можно определить следующим образом:

• ИЛИ-вершины представляются в форме X-Z, что означает: найти кратчайший путь из X в Z.

• И-вершины имеют вид

X-Z через Y

что означает: найти кратчайший путь из X в Z, проходящий через Y.

• Вершина X-Z является целевой вершиной (примитивной задачей), если на карте существует непосредственная связь между X и Z.

• Стоимость каждой целевой вершины X-Z равна расстоянию, которое необходимо преодолеть по дороге, соединяющей X с Z.

• Стоимость всех остальных (нетерминальных) вершин равна 0.

Стоимость решающего графа равна сумме стоимостей всех его вершин (в нашем случае это просто сумма стоимостей всех терминальных вершин). В задаче рис. 13.1 стартовая вершина — это а-z . На рис. 13.5 показан решающий граф, имеющий стоимость 9. Это дерево соответствует пути [a, b, d, f, i, z], который можно построить, если пройти по всем листьям решающего дерева слева направо.

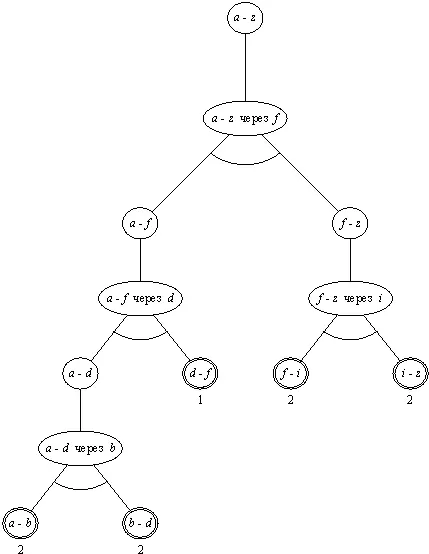

Рис. 13.5. Решающее дерево минимальной стоимости для задачи поиска маршрута рис. 13.1, сформулированной в терминах И/ИЛИ-графа.

Задача о ханойской башне (рис. 13.6) — это еще один классический пример эффективного применения метода разбиения задачи на подзадачи и построения И / ИЛИ-графа. Для простоты мы рассмотрим упрощенную версию этой задачи, когда в ней участвует только три диска:

Имеется три колышка 1, 2 и 3 и три диска а , b и с ( а — наименьший из них, а с — наибольший). Первоначально все диски находятся на колышке 1. Задача состоит в том, чтобы переложить все диски на колышек 3. На каждом шагу можно перекладывать только один диск, причем никогда нельзя помещать больший диск на меньший.

Эту задачу можно рассматривать как задачу достижения следующих трех целей:

(1) Диск а — на колышек 3.

(2) Диск b — на колышек 3.

(3) Диск с — на колышек 3.

Беда в том, что эти цели не независимы. Например, можно сразу переложить диск а на колышек 3, и первая цель будет достигнута. Но тогда две другие цели станут недостижимыми (если только мы не отменим первое наше действие). К счастью, существует такой удобный порядок достижения этих целей, из которого можно легко вывести искомое решение.
