Михаил Адаменко - Основы классической криптологии. Секреты шифров и кодов

Как отмечалось ранее, для шифрования длинных сообщений необходимо использовать таблицы большего размера. При этом не следует забывать о том, что чем больше столбцов и строк в квадратной таблице, тем больше вариантов построения на ее основе магического квадрата. Данный факт значительно усложняет незаконному пользователю задачу расшифровки сообщений, зашифрованных, например, с помощью магического квадрата размером 4x4.

Естественно, применение магических квадратов, например, размером 9x9 обеспечивает еще более высокую степень защиты и уменьшает вероятность того, что сообщение будет прочитано тем, кому оно не предназначено.

Один из вариантов такого квадрата имеет следующий вид:

Как и упоминавшийся квадрат Эйлера, данный магический квадрат также можно использовать для шифрования длинных сообщений, используя рассмотренный ранее алгоритм шифрования для классических магических квадратов. При этом открытый текст может содержать до 81 знака.

Для создания шифрованных сообщений можно использовать специальные трафареты, которые представляют собой, например, лист бумаги с вырезанными в произвольном порядке отверстиями. Необходимо отметить, что в настоящее время известно множество систем шифрования, в которых применяются различные способы создания и использования таких трафаретов. Естественно, при применении таких шифров получатель криптограммы должен не только иметь точно такой же трафарет, но и хорошо знать правила работы с ним.

Один из вариантов простого шифра с использованием трафарета применял, например, великий русский писатель А. С. Грибоедов в начале XIX века. На лист бумаги он с помощью трафарета наносил текст сообщения, а затем уже без трафарета дополнял текст так, чтобы получилось вполне невинное письмо.

Трафаретные шифры неоднократно упоминаются и в произведениях авторов детективных романов. Среди более сложных шифров с трафаретами следует отметить, например, так называемую решетку Кардано.

При использовании такого способа шифрования сначала необходимо сделать трафарет из листа бумаги с вырезанными в нем отверстиями. Для этого удобно воспользоваться листом бумаги в клеточку, в котором отдельные клетки следует вырезать в произвольном порядке.

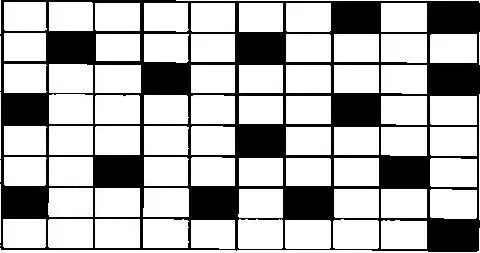

Так, например, трафарет для шифрования сообщений может выглядеть так, как показано на рис. 5.5.

Рис. 5.5 Один из вариантов трафарета для шифрования сообщений

На представленном рисунке черным цветом закрашены ячейки, которые следует вырезать.

В качестве примера зашифруем с помощью данного трафарета открытый текст СЕКРЕТНОЕ ПИСЬМО. Для этого сначала необходимо наложить трафарет на чистый лист бумаги и в вырезанных прямоугольниках вписать буквы открытого текста.

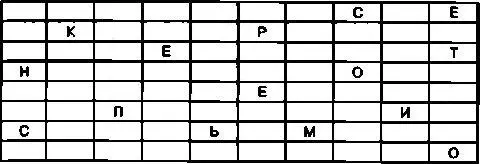

В результате на листе получится следующая надпись:

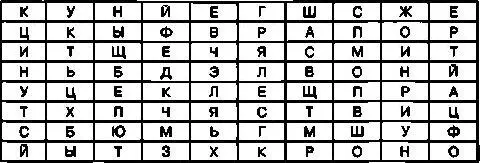

Теперь для создания криптограммы достаточно убрать трафарет и между буквами открытого текста вписать любые другие буквы в произвольном порядке. В этом случае криптограмма может принять следующий вид:

Для того чтобы запутать незаконного пользователя, буквы можно вписать так, чтобы получился какой-либо вполне обычный текст.

При расшифровке такой криптограммы получателю сообщения достаточно наложить аналогичный трафарет на лист с текстом и в вырезанных ячейках прочитать открытый текст.

Необходимо отметить, что при использовании данного шифра для шифровки сравнительно коротких сообщений при создании трафарета необходимо обратить внимание на то, чтобы количество вырезанных клеточек было не меньше, чем количество букв в открытом тексте. Для шифровки длинных сообщений можно сделать трафарет с большим количеством вырезанных ячеек или же один и тот же трафарет использовать несколько раз.

Более сложной системой шифрования, в которой также используется трафарет определенной формы, является шифр, называемый решеткой Кардано. Название этого шифра произошло от имени его автора, итальянского математика и философа Джероламо Кардано. Именно он в далеком 1566 году водной из своих работ опубликовал описание рассматриваемого шифра.

Основу простейшей решетки Кардано составляет трафарет, выполненный в форме квадратной таблицы. При этом ячейки в данном трафарете вырезаются так, чтобы после поворота трафарета вокруг центральной оси буквы, записанные в ячейках на подложенном листе бумага, не перекрывались. Другими словами, при четырех поворотах трафарета на 90º ячейки, перекрыв все клетки таблицы, ни разу не должны оказаться в одном и том же месте.

Рис. 5.8 Решетка Кардано размером 4x4

Так, например, вариант такого трафарета размером 4x4 имеет вид, изображенный на рис. 5.6.

На представленном рисунке черным цветом закрашены ячейки, которые следует вырезать.

В качестве примера зашифруем с помощью решетки Кардано открытый текст СЕКРЕТНАЯ ВСТРЕЧА Шифрование данного сообщения необходимо начать с заполнения ячеек таблицы буквами открытого текста Для этого наложим трафарет на лист с таблицей и в вырезанные ячейки впишем первые буквы открытого текста. В рассматриваемом примере это первые четыре буквы, а именно буквы С, Е, К и Р.

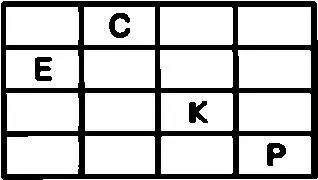

В результате надпись на листе будет выглядеть так:

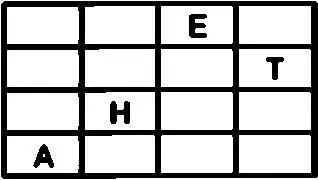

После этого повернем трафарет по часовой стрелке на 90º и в свободные ячейки вновь запишем следующие четыре буквы открытого текста В рассматриваемом примере это буквы Е, Т, Н и А

Теперь повернем трафарет по часовой стрелке еще на 90º и в свободные ячейки вновь запишем следующие четыре буквы открытого текста а именно буквы Е, П, И и С.
