Так, например, при шифровании группы ТХ открытого текста в криптограмму записывается пара УЦ. Если же при этом одна из пары букв открытого текста окажется в крайнем правом столбце строки, то в шифрограмме эта буква должна быть заменена на букву, находящуюся в первом столбце этой строки.

По окончании шифрования криптограмма открытого текста СЕКРЕТНОЕ СООБЩЕНИЕ примет следующий вид:

НЖ ЛА ЯЦ МД ЖН ГЫ АГ ЭБ СД ГЦ

Для дешифрования такого сообщения получатель сначала должен с помощью известного ему правила или пароля составить таблицу, а затем, используя указанные выше правила, заменить пары или группы букв криптограммы на соответствующие им пары или группы букв открытого текста.

Помимо шифра «Playfair», в том же XIX веке был изобретен биграммный шифр, получивший название «Двойной квадрат». Однако, в отличие от шифра «Playfair», при применении шифра «Двойной квадрат» в процессе шифрования используется не одна, а две таблицы, ячейки которых заполнены буквами алфавита.

В то же время алгоритмы шифрования указанных шифров очень похожи: открытый текст разделяется на пары букв, после чего каждая пара по определенному правилу заменяется на пару букв криптограммы.

Перед началом шифрования открытого текста с помощью шифра «Двойной квадрат» необходимо составить две таблицы, заполненные буквами алфавита Для русского алфавита можно использовать, например, уже рассмотренные ранее таблицы с паролем ПАРОДИЯ и с паролем ПРИКАЗЫ НЕ ОБСУЖДАЮТСЯ, которые следует расположить рядом:

В качестве примера зашифруем с помощью шифра «Двойной квадрат» открытый текст СЕКРЕТНОЕ СООБЩЕНИЕ

Как уже отмечалось, сначала шифруемое сообщение необходимо разбить на пары букв. В рассматриваемом примере после выполнения данного преобразования открытый текст СЕКРЕТНОЕ СООБЩЕНИЕ примет следующий вид:

СЕ КР ЕТ НО ЕС 00 БЩ ЕН ИЕ

В соответствии с алгоритмом шифрования пара букв, состоящая из одной и той же буквы, должна быть разделена буквой X или буквой У. В то же время одной из указанных букв следует дополнить открытый текст в том случае, если последняя группа букв будет неполной.

С учетом данных требований в рассматриваемом примере открытый текст СЕКРЕТНОЕ СООБЩЕНИЕ, разделенный на пары букв, будет выглядеть вот так:

СЕ КР ЕТ НО ЕС ОХ ОБ ЩЕ НИ ЕХ

Теперь каждую пару или группу букв следует зашифровать отдельно. Для этого сначала надо найти эти две буквы в таблицах, при этом первая буква биграммы должна находиться в левой таблице, а вторая — в правой. После этого необходимо в двух таблицах построить четырехугольник, в двух противоположных вершинах которого находятся две шифруемые буквы открытого текста. Две буквы, оказавшиеся в двух других вершинах этого прямоугольника, являются составной частью криптограммы. При этом каждая буква пары открытого текста заменяется буквой криптограммы, лежащей с ней в одной строке, но в другой таблице.

Так, например, в рассматриваемом примере при шифровании первой пары букв, а именно букв СЕ, в криптограмму следует записать буквы ДЖ, вместо букв КР — буквы ЖА, вместо букв ЕГ — буквы БН и так далее.

При использовании данного шифра возможна ситуация, когда обе буквы какой-либо группы открытого текста окажутся в одной строке таблиц В этом случае в криптограмму вместо первой буквы биграммы открытого текста записывается буква, находящаяся в том же столбце той же строки второй таблицы. Вместо второй буквы биграммы открытого текста в криптограмму записывается буква, находящаяся в том же столбце той же строки первой таблицы.

Так, в рассматриваемом примере при шифровании группы ЕС открытого текста в криптограмму записывается пара БЖ.

Если же при этом одна из пары букв открытого текста окажется в крайнем правом столбце строки, то в шифрограмме эта буква должна быть заменена на букву, находящуюся в первом столбце этой строки.

По окончании шифрования криптограмма открытого текста СЕКРЕТНОЕ СООБЩЕНИЕ примет следующий вид:

ДЖ ЖА БН ЮЕ БЖ ЗХ АГ ШБ ДД СЦ

Для дешифрования такого сообщения получатель сначала должен с помощью известных ему правил или паролей составить две таблицы, а затем, используя указанные выше правила, заменить пары или группы букв криптограммы на соответствующие им пары или группы открытого текста. При этом первая буква биграммы шифрованного текста должна находиться в правой таблице, а вторая — в левой.

В данных приложениях приводятся некоторые наиболее часто применяемые в различных областях жизнедеятельности человека коды. Эго в первую очередь флажный код и семафорная азбука, а также азбука Морзе и азбука Брайля. Для большинства кодов даны не только русский, но и международный (английский) варианты этих кодов.

В данном приложении приведены флаги Военно-морского свода сигналов, используемые для обозначения букв русского алфавита и цифр, дополнительные и специальные флаги, а также значения некоторых флагов.

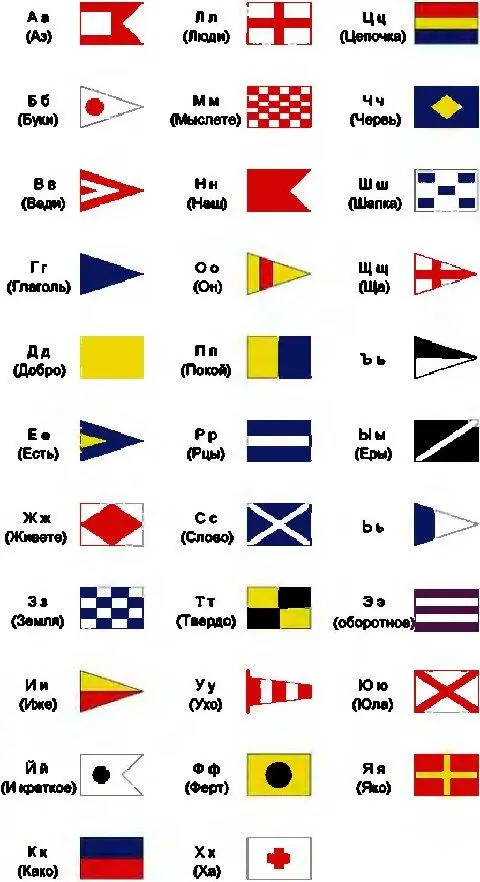

Флаги Военно-морского свода сигналов, используемые для обозначения букв русского алфавита, приведены на рис. П1.1.

Рис. П1.1. Флаги Военно-морского свода сигналов, используемые для обозначения букв русского алфавита

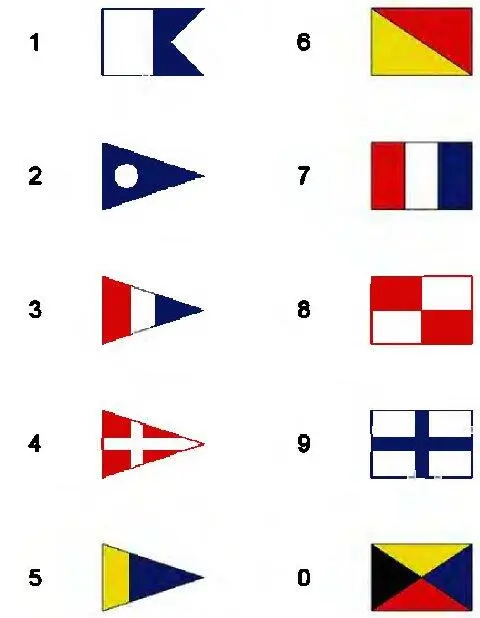

Флаги Военно-морского свода сигналов, используемые для обозначения цифр, приведены на рис. П1.2.

Рис. П1.2 Флаги Военно-морского свода сигналов, используемые для обозначения цифр

Дополнительные и специальные флаги Военно-морского свода сигналов приведены на рис. П1.3.

Рис. П1.3Дополнительные и специальные флаги Военно-морского свода сигналов

Значения некоторых флагов Военно-морского свода сигналов приведены на рис. П1.4.
