Нужно позаботится о том, чтобы половинки штока не проскакивали насквозь и не мешали друг другу. Для этого в середине предназначенного для штока отверстия необходимо оставить небольшую перемычку с маленьким отверстием для прохода нитей. Фиксируют детали штока клеем, заранее помещенным в отверстие (Рис. 52).

Рис. 52. Вставленные в пробку с разных сторон, части штока в собранном состоянии кажутся единым целым.

В описанной выше конструкции, шток жестко прикреплен к пробке. Сделав его подвижным, можно усилить эффект. Секрет заключен в конструкции штока — он внутри полый, т. е. представляет собой деревянную трубку. Ее можно выточить на токарном станке, или вырезать вручную, просверлив в круглой заготовке сквозное отверстие (Рис. 53).

Рис. 53. Секрет — в конструкции штока, он внутри полый, т. е. представляет собой деревянную трубку.

Трубку разрезают пополам, причем наискось. Благодаря такому разрезу, половинки можно точно сориентировать во время сборки. Чтобы части штока производили впечатление целых деревянных палочек, свободные концы затыкают маленькими пробками из того же материала. Для большей убедительности шток можно украсить бантиком, колечком или любым другим украшением.

Половинки штока будут соединены между собой деревянным штырем, который вклеен в одну из трубочек (Рис. 54).

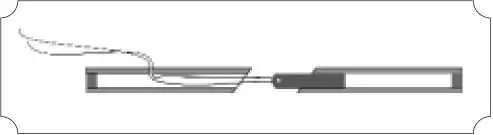

Рис. 54. Сборка пробки-головоломки.

Для тонкой нити, с помощью которой части будут соединены вместе, необходимо просверлить отверстие на конце штыря и маленькое незаметное — на другой части штока. Однако мало соединить части штока вместе, необходимо еще и втянуть их в отверстие в пробке. Деталь с вклеенным штырем пройдет в отверстие легко, благодаря прикрепленной к ней нити. А вот другую половинку штока придется снабдить дополнительной нитью, сделав для нее маленькие отверстия по краям.

Прежде, чем помещать конструкцию в бутылку, все детали нужно собрать вместе и тщательно прорепетировать процесс сборки, устраняя все шероховатости. Убедившись, что все детали легко соединяются между собой, смазывают внутреннюю часть штока клеем и, не теряя времени, помещают конструкцию в бутылку. Первой на место ставят часть штока не имеющую штырька, после чего, перевернув бутылку так, чтобы шток не мог выпасть, удаляют вспомогательную нить. Затем втягивают вторую часть и, убедившись, что обе половинки соединились правильно, удаляют и эту нить (напомним, что нити удаляют, потянув за один конец). Собранный таким образом шток будет свободно двигаться в пробке, создавая иллюзию целого. Однако нельзя допускать, чтобы зритель увидел место стыка. Поэтому заранее необходимо снабдить шток палочками, ограничивающими его свободу.

Сооружение такой необычной пробки требует большой аккуратности и точности. Особое внимание нужно обратить на клей, которым будут склеены детали. Он не должен засохнуть раньше, чем конструкция будет собрана. Кроме того, некоторые марки клея дают довольно толстый шов, и то, что раньше легко соединялось, может заклинить после нанесения клея.

От сложной конструкции, требующей большого напряжения, перейдем к простой, дав отдохнуть утомленному читателю.

Здесь секрет заключен в форме пробки и отверстия в штоке. Шток представляет собой дощечку с овальным отверстием в центре. Такую же форму имеет и оконечная часть пробки. Это позволяет, надев шток на пробку и повернув ее на 90°, надежно зафиксировать всю конструкцию. Чтобы шток оставался на месте, пока не вставлена пробка, достаточно просто перевернуть бутылку вверх дном (Рис. 55).

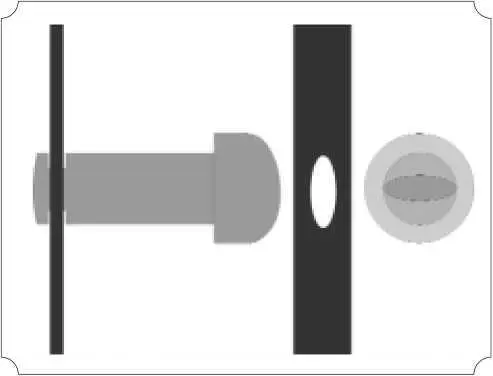

Рис. 55. Секрет заключен в форме пробки и отверстия в штоке.

Разумеется, нужно позаботится, чтобы шток со временем не повернулся обратно и не выскочил из своего гнезда. Впрочем, такой проблемы не возникнет, если бутылка имеет плоскую или продолговатую форму.

В заключении, еще одна эффектная и, в тоже время, простая конструкция. В ней, в отличии от большинства других, шток имеет не круглое, а прямоугольное сечение. На первый взгляд кажется, что вставить в пробку прямоугольный шток труднее, чем круглый, но это не так — скорее наоборот. Весь секрет — в форме штока. Посмотрите внимательно на рисунок (Рис. 56).

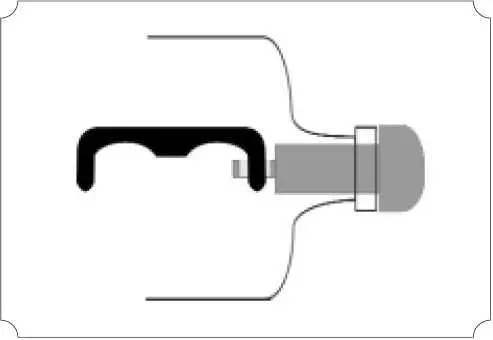

Рис. 56. Конструкция легко проходит 6 горлышко бутылки…

Шток такой формы можно спокойно наклонить вперед, не вынимая из отверстия в пробке! Поместив всю конструкцию в бутылку, достаточно слегка наклонить ее, чтобы шток сам встал наместо (Рис. 57).

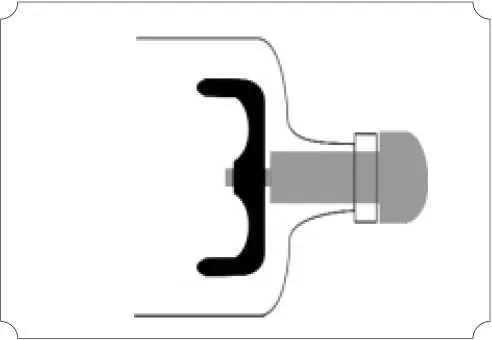

Рис. 57. Достаточно наклонить бутылку и шток под собственным весом встанет на место.

То, что шток никогда не покидает отверстия в пробке, позволяет снабдить его необычными элементами, придающими всей конструкции еще большую загадочность. Это может быть цепочка, соединяющая оба конца штока, бантики, колечки и даже необычные замочки, вырезанные вместе со штоком из одного куска дерева. Конструкция интересна еще и тем, что при сборке можно обойтись без вспомогательных нитей — шток встает на место под действием собственного веса.

В этом разделе были описаны лишь основные принципы создания пробок-головоломок. Комбинируя разные способы, создавая новые формы, вы сами можете придумать множество самых необычных конструкций.

У каждого моделиста время от времени возникает непреодолимое желание сделать «что-нибудь этакое». В этой главе мы откроем вам некоторые секреты создания необычных, «этаких», моделей кораблей в бутылках.

Как устроен компас? Очень просто. На тонкой немагнитной игле свободно вращается намагниченная стрелка. Повинуясь магнитным полям Земли, один конец стрелки стремится повернуться на Юг, другой — на Север. Нам предстоит создать именно такую конструкцию, но у нас в качестве стрелки будет выступать модель парусного корабля! (Рис. 58).

Рис 58. Корабль-компас. Схема устройства.
