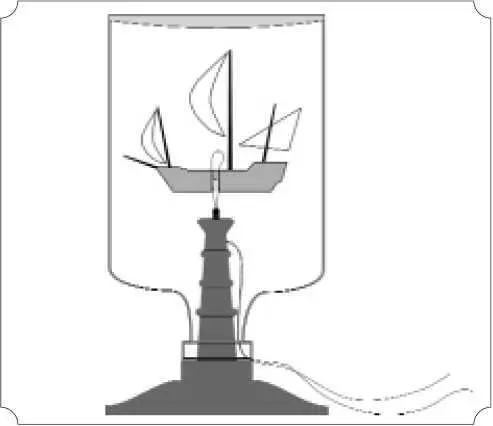

Рис 60. Корабль-пробка. Схема устройства.

Главная сложность в работе над моделью корабля-пробки, — соединить пробку и корабль вместе. Ведь делать это придется уже в практически закупоренной бутылке! Здесь нам поможет проверенная технология втягивания деталей на их места с помощью тонкой лески.

Просверлите тонким сверлом каналы для прохода лески. Леска должна пройти сквозь штырек, затем через отверстие в корпусе модели выйти на палубу, снова вернуться в отверстие, но другим путем и опять пройти через штырек. Таким образом, получается петля, которая насадит корпус модели на штырек, если мы потянем за оба конца лески и выйдет наружу, если мы потянем за один ее конец.

Проведите леску через заготовленные для нее отверстия. Убедитесь, что, потянув за леску, вы сможете без труда водрузить модель на торец пробки. Не вынимая лески, соберите корабль внутри бутылки, закрепив на дне с помощью двусторонней липкой ленты. Удалите ленту, смочите клеем штырек и, потянув за оба конца лески одновременно, соедините модель корабля и пробку. Вытяните леску наружу, потянув за один ее конец.

Дождитесь, когда высохнет клей, и окончательно плотно закупорьте бутылку. Модель готова!

Прежде, чем выбрать прототип для своей работы, нужно решить для себя, что вы хотите: сделать простой сувенир, или миниатюрную копию реального корабля. В первом случае, в качестве прототипа и образца для работы вполне подойдет любой рисунок, открытка или фотография какого-нибудь парусника. Вы можете даже сами нарисовать корабль, таким, как вы его себе представляете. Не стоит огорчаться, если сувенир получится не «как настоящий». Всегда можно сказать: «я художник, я так вижу…». Корабль в бутылке может выглядеть очень симпатично, даже несмотря на то, что прототип является плодом фантазии автора.

Начинающему моделисту мы рекомендуем выбрать для первой модели корабля в бутылке простой парусник с косыми парусами и одной — двумя мачтами. Например, шхуну (Рис. 61).

Рис. 61. Чертеж шхуны.

Такую модель несложно сделать и поместить внутрь бутылки.

Если у вас уже есть опыт судомоделизма, простая модель вас вряд ли удовлетворит. Опытный мастер может попытать силы в создании модели-копии.

Модель в бутылке — это миниатюрная копия большого корабля (во всяком случае, нужно стремиться сделать ее таковой). Готовая модель легко уместится на ладони. Насколько точно и подробно можно воспроизвести детали корабля в масштабе миниатюры? Сколь подробные чертежи потребуются для работы? Все определяется лишь вашим мастерством. Порой, способный мастер воспроизводит атрибуты корабля в масштабе 1:500 столь же подробно, что иной в масштабе 1:100.

В любом случае, чем более детальный чертеж вам удастся раздобыть, тем легче и комфортнее будет работать. Иногда хороший, подробный чертеж заставляет мастера воспроизводить на миниатюрной модели такие мелкие детали, которые не всегда различимы невооруженным глазом. Не стоит винить его за это. Наоборот, даже если деталь и не видна зрителю во всей красе, общий колорит модели и чистота исполнения только выиграют.

Прежде чем начать работу, необходимо определиться с масштабом будущей модели. Тщательно измерьте бутылку. Важно знать ее внутренние размеры: ширину, высоту и длину (глубину). Определите предельные габариты будущей модели и, сравнив их с размерами на чертеже, вычислите масштаб.

Составьте масштабную таблицу. Например: длина корпуса предполагаемой модели 100 мм, длина корпуса на чертеже — 250 мм. Делим 250 на 100, получаем коэффициент пересчета 2,5. Чтобы составить таблицу, нужно разделить цифры от 1 до 9 на коэффициент пересчета. В нашем примере получаем таблицу пересчета:

1 — 0,4 4 — 1,6 7 — 2,8

2 — 0,8 5 — 2,0 8 — 3,2

3 — 1,2 6 — 2,4 9 — 3,6

Как пользоваться таблицей? Например, размер детали на чертеже составляет 32 мм. Разложим это число на слагаемые 30+2. По нашей таблице 3 на чертеже, соответствует 1,2 на модели. Поскольку у нас не 3, а 30, умножаем 1,2 на 10, получаем 12. Ищем по таблице, чему соответствует 2–0,8. Складываем 12 и 0,8, получаем 12,8. Значит 32 мм на чертеже, — это 12,8 на модели.

Можно, конечно, воспользоваться калькулятором и просто каждый раз делить значение на чертеже на 2,5, но, поверьте, калькулятор — лишняя деталь на рабочем столе. Складывать в уме получается гораздо быстрее, да и в устном счете лишний раз попрактиковаться не вредно.

Какой тип корабля можно порекомендовать опытному судомоделисту для создания модели в бутылке? Прежде, чем выбрать, нужно определиться с тем каким способом вы планируете помещать корабль в бутылку. От способа сборки зависит возможная сложность архитектуры корабля. Главный вопрос, на который нужно получить ответ, это на сколько частей и в какой плоскости вы готовы разрезать корпус модели. Если вы выбрали самый сложный способ и решили разрезать корпус вдоль вертикальной плоскости, то вы вольны выбрать любой прототип. Парусный корабль, броненосец или папирусная лодка, — вам доступна модель любой сложности.

Если вы пока не готовы взяться за сооружение модели столь трудоемким способом и не хотите разрезать корпус, выберите для модели чертежи парусного корабля. Почему именно парусник? Разумеется, никто не запретит поместить в бутылку модель броненосца или парохода, но без пышных парусов в бутылке модель не будет выглядеть эффектно. Корпус модели корабля без парусов нужно обязательно делать очень широким, чтобы у зрителя не возникало сомнений, что он шире горлышка бутылки.

Ну, а самыми сложными прототипами для постройки модели-копии в бутылке являются корабли, имеющие одновременно и сложную архитектуру корпуса, и мачты с парусами. Например, такие как броненосные корабли конца XIX — начала XX веков (Рис. 62).

Рис. 62 . Чертежи канонерской лодки «Кореец».

Не менее важная часть работы — изготовление подставки. Модель корабля в бутылке, пробка и подставка должны составлять единый ансамбль и хорошо дополнять друг друга. Как правило, именно тип корабля и форма бутылки определяют внешний вид подставки.

Каждый моделист конструирует подставку для модели по-своему, поэтому, не навязывая готовых решений, дадим лишь некоторые советы.

Во-первых, бутылку необходимо прочно закрепить на подставке. Это даст модели дополнительный шанс сохраниться в целости на многие годы. Как часто приходится слышать рассказ о корабле, соскользнувшем с подставки и разбившемся вдребезги. Этого не случится, если модель будет надежно закреплена. Однако ни в коем случае нельзя приклеивать бутылку к подставке. Достаточно просто привязать ее к ней красивой нитью или тонированной под старину медной проволокой. Прекрасно будет выглядеть модель, закрепленная, например, при помощи «вант» с миниатюрными юферсами.
