Артем Попов - Корабли в бутылках

На первый взгляд, все готово для помещения модели внутрь бутылки. Но… интересно, вы еще не задумывались над тем, как же мы будем собирать модель, поднимать мачты и расправлять ванты и паруса, если модель никак не закреплена и мотается туда- сюда на иголке, как флюгер? Не стоит даже пытаться собрать модель «на весу». Вы только испортите ее. Выход один: корпус корабля каким-то образом нужно временно закрепить внутри бутылки.

Сделать это можно с помощью двусторонней липкой ленты. Кусок ленты, по площади немного больший, чем днище корпуса модели, приклеивают внутри бутылки, либо на донышко, либо на опору для иглы, если она достаточно широкая. Сверху на эту «липучку» опускают корпус модели и, слегка надавив, приклеивают к ней. Поскольку наша модель невелика и сборка не предусматривает операций, требующих больших усилий, липкая лента надежно удержит модель до окончания работы. Впрочем, возвращаясь к изготовлению корпуса, можно порекомендовать делать днище модели плоским и гладким, чтобы при сборке с липкой лентой соприкасалась как можно большая поверхность корпуса. Чем больше площадь соприкосновения — тем надежнее будет закреплена модель.

Закрепив модель внутри бутылки и установив мачты как было описано в способе сборки «Шутка», аккуратно оторвите модель от клейкой ленты. Будьте осторожны, не повредите корабль. Аккуратно подцепите корпус с края острым инструментом и оторвите от ленты.

Водрузите модель на иглу, подняв ее за мачту. Удалите липкую ленту из бутылки, — она нам больше не понадобится.

Еще раз проверьте балансировку модели. Убедитесь, что модель легко вращается, не задевает за стенки сосуда, держится на игле ровно. Если необходимо, добавьте балансировочные грузики.

Итак, казалось бы все готово, можно заткнуть бутылку пробкой и начать хвастаться работой перед друзьями. Но… представьте себе что случится с моделью, если бутылку перевернуть? Кораблик соскочит с иглы, и будет сиротливо лежать на боку как после кораблекрушения. Чтобы избежать столь печальной судьбы, нужно ограничить свободу перемещения модели внутри бутылки.

Как это сделать? Помните, мы сделали центральную мачту непропорционально высокой? Именно она, совместно с пробкой бутылки не даст модели соскочить со своей опоры — иглы. Если бутылка окажется в перевернутом состоянии, мачта должна упереться в пробку не позволив модели двинуться дальше.

Как видите, все детали конструкции корабля- компаса тщательно выверены и подогнаны друг к другу. Конструкция пробки — не исключение. Как мы уже упомянули, ее главная задача — помешать модели сорваться с опоры. Для этого в нижней торцевой части пробки нужно вырезать углубление. Пробка не должна мешать модели свободно вращаться, и, в тоже время, ограничивать перемещение, если бутылка вдруг окажется перевернутой.

Ну вот, мы и построили оригинальную модель- компас. Конечно, вряд ли стоит отправляться со столь «точным» прибором в кругосветное путешествие, но показать где «не Юг», наш компас вполне сможет.

Овладев способом временного закрепления с помощью двусторонней липкой ленты корпуса модели внутри бутылки, мы, сами того не подозревая, получили волшебное оружие для создания необычных моделей. Вот лишь несколько возможных конструкций, где модель занимает необычное положение внутри бутылки.

Что, если заставить модель свободно «парить» внутри бутылки, подвесив ее на цепях к штоку пробки? Для тех, кто внимательно прочитал эту книгу, построить такую модель не составит труда.

Соберите модель парусника одним из описанных выше способов (например, способом «Шутка»). Прикрепите к передней (к бушприту) и задней части модели отрезки тонкой, но прочной цепи. На другом конце каждого отрезка цепи нужно закрепить деревянные заглушки. С их помощью мы присоединим цепи к штоку пробки. (Рис. 59).

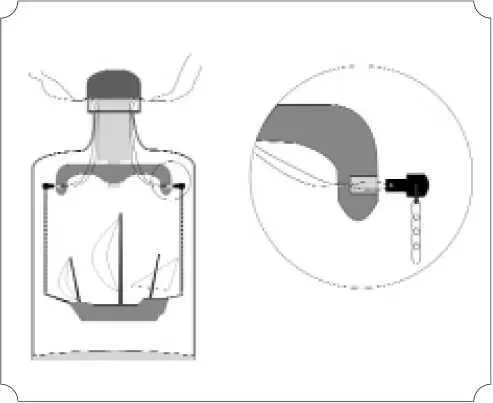

Рис 59. Корабль, висящий на цепях. Схема устройства.

Вырежьте из дерева пробку и шток для нее как описано в разделе «Пробки». На концах штока нужно просверлить отверстия под заглушки цепи. Заглушки должны беспрепятственно входить в эти отверстия (с учетом клея, который на них будет нанесен в последний момент).

В заглушках и отверстиях для них в штоке нужно предусмотреть каналы для тонкой лески. С ее помощью мы установим детали конструкции на свои места. Технология установки деталей внутри бутылки с помощью лески также была описана в разделе «Пробки». Вкратце смысл ее в том, чтобы провести леску таким образом, чтобы, потянув за оба ее конца можно было водрузить деталь на предназначенное для нее место, а потянув за один конец, — удалить саму леску.

Как видите, все довольно просто. Конструкция модели понятна из рисунка. Соберите модель корабля на столе, вырежьте пробку и шток и тщательно отрепетируйте процесс сборки. Убедитесь, что все элементы легко соединяются вместе. Необходимо помнить о том, что во время сборки внутри бутылки заглушки буду смазаны клеем и могут слегка разбухнуть. Вся операция по сборке конструкции внутри бутылки должна занимать не более 5 минут, иначе клей успеет засохнуть и заглушки могут не войти в предназначенные для них отверстия штока. Поэтому не ленитесь еще и еще потренироваться в сборке всей конструкции.

Пропустите леску в отверстия в заглушках и штоке. Поместите детали внутрь бутылки и соберите модель, предварительно закрепив ее с помощью двусторонней липкой ленты. Удалите ленту, и, смочив клеем заглушки, соберите конструкцию, потянув за леску. Убедившись, что все детали заняли свои места, удалите леску. Вот и все, модель готова!

Пробка — неотъемлемая деталь всех наших моделей кораблей в бутылках. Она является таким же элементом дизайна, как и сам корабль. Давайте попробуем еще больше сблизить их. Что если штоком, изнутри запирающим пробку, станет сам корабль? Наших знаний уже вполне достаточно, чтобы с успехом реализовать задуманное.

Расположим бутылку вертикально горлышком вниз. В этом случае пробка может одновременно выполнять и функции подставки. Модель корабля разместим на конце вертикально стоящей пробки.

Соберите модель корабля, воспользовавшись одним из описанных выше способов сборки. Модель почти ничем не отличается от обычной. Единственная особенность конструкции продиктована необходимостью надежно закрепить модель корабля на торце пробки. Для этого в корпусе модели снизу нужно просверлить отверстие диаметром 4–5 мм. На торце пробки должен быть, — напротив, помещен штырек. Если нам удастся точно насадить модель на штырек, — модель окажется надежно закрепленной внутри бутылки. После этого пробку уже невозможно будет вытащить, не сломав ее. (Рис. 60).
