При расчете общей поправки компаса склонение снимают с карты и приводят к году плавания, а девиацию выбирают из таблицы девиации на компасный курс.

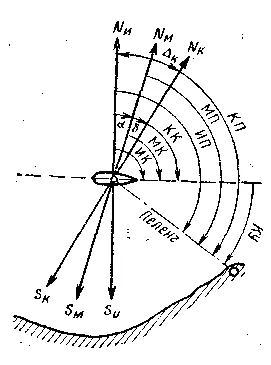

В практике кораблевождения приходится иметь дело с курсом корабля и пеленгом (рис. 21).

Курсом корабля называется угол на плоскости горизонта между нордовой частью меридиана и диаметральной плоскостью корабля. Пеленгом называется угол на плоскости горизонта между нордовой частью меридиана и линией, указывающей на предмет. Курсы и пеленги отсчитываются от нордовой части меридиана по часовой стрелке от 0 до 360° и могут иметь наименование истинных (ИК, ИП), магнитных (МК. МП) и компасных (КК, КП).

Направление, отличающееся от истинного (магнитного, компасного) пеленга на 180°, называется обратным истинным (магнитным, компасным) пеленгом и обозначается соответственно ОИП, ОМП, ОКП.

На морской карте всегда прокладываются истинные направления, а рулевому для удержания корабля на истинном курсе рассчитывается и задается компасный курс. Поэтому очень важно знать величины и знаки склонения и девиации, уметь правильно переходить от компасных направлений к истинным и обратно. Переход от компасных направлений к истинным называется исправлением румбов, а переход от истинных направлений к компасным — переводом румбов. Для перевода и исправления румбов существуют следующие формулы:

Чтобы проложить на карте пеленги, снятые по компасу, их надо исправить общей поправкой компаса, действующей на курсе, которым шел корабль в момент взятия пеленгов:

Перевод и исправление румбов считается очень ответственной работой судоводителя, поэтому ее следует выполнять со всей тщательностью, небрежность и ошибка в расчете могут привести к навигационной аварии. Чтобы избежать возможных ошибок в знаках d и б при расчете по приведенным формулам, судоводителю для наглядности рекомендуется производить графическое построение.

Существует и другой способ указания направления — от линии курса корабля. Угол между диаметральной плоскостью корабля илинией, направленной на предмет, называется курсовым углом (УК). Он считается до 180° вправо и влево от носа корабля, который в этом случае принимается за 0°. Указывая направление на какой-либо предмет, называют борт и число градусов, например: «Справа 30 — белая пирамида» или «Слева 25 — плавающий предмет» и т. п.

Единицей измерения расстояния на море является морская миля, равная линейной длине одной минуты меридиана, т. е. одной минуте широты. В СССР и ряде других стран принята миля, равная 1852,3 м(6080 футов). 1/10 часть мили называется кабельтов, он равняется 185,2 м. При решении практических задач кораблевождения принимают стандартную международную милю, длина которой принята равной 1852 м, что соответствует длине дуги одной минуты меридиана в средних широтах полушария. Для измерения расстояний на море могут также применяться следующие единицы:

Скорость корабля измеряется числом миль, пройденных им за 1 ч. Единицу скорости «миля в час» называют узлом. Нельзя говорить: «Скорость корабля 15 узлов в час». Следует сказать: «Скорость 15 узлов».

В настоящее время проходит реформа по замене миль и узлов на километры и километры в час соответственно.

Глаз наблюдателя находится на некоторой высоте е над поверхностью Земли (рис. 22). Предположим, что глаз наблюдателя расположен в точке Л, тогда расстояние МА — е. Лучи зрения из точки А расходятся по направлениям: AC UAC 2, AC Z, АС А и т. д., касательным к поверхности земного шара. Геометрическое место точек касания луча зрения с земной поверхностью образует малый круг d, С 2, С 3, С 4, который называется видимым горизонтом наблюдателя.

С увеличением высоты наблюдателя плотность земной атмосферы понижается, и луч, преломляясь в ее различных по плотности слоях, распространяется не прямолинейно, а по некоторой кривой, в связи с чем наблюдатель видит горизонт не по направлению AC IV, а по направлению АК, которое является касательной к криволинейному лучу ЛВ 4в точке наблюдателя. Следовательно, видимый горизонт будет представлен уже другой окружностью: В иВ 2, В ъ, В 4. Дальность видимого горизонта Д (в милях), равная дуге АВ 4, определяется по формуле Д=2,08 |/е, где е — высота глаза наблюдателя в метрах.

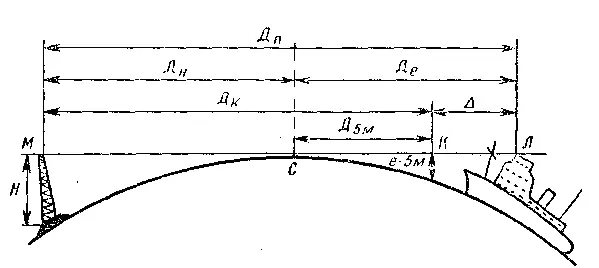

Предмет, который видит наблюдатель, также имеет определенную высоту Н (рис. 23). Поэтому дальность видимости предмета Дп будет равна расстоянию ЛМ, которое слагается из дальности видимого горизонта наблюдателя Д г и дальности видимого горизонта предмета Ди. Тогда Д п=Д е+Дн=2,08(|/е+|/H).

В навигационных пособиях и на морских картах дальность видимости маячных огней Д к рассчитана для высоты наблюдения 5 м и равна расстоянию МК. Дальность видимого горизонта с высоты глаза наблюдателя 5 м равна 4,7 мили. Если высота глаза наблюдателя больше или меньше 5 м, то к дальности видимости предмета Д к, указанной в пособиях, следует прибавить поправку А на действительную высоту глаза наблюдателя, которая представляет собой разность расстояния между дальностью видимого горизонта с высоты ей 5 м, Тогда Л — 2,08 |/е — 2,08 |/5. Эта поправка будет иметь знак плюс, когда е > 5 м, и знак минус, когда e < 5 м.

Дальность видимости маячного огня будет выражаться формулой:
