Исполнительная прокладка ведется непрерывно с момента выхода корабля из базы или съемки его с якоря. Курсы прокладывают с учетом конкретной обстановки на переходе, стремясь возможно ближе придерживаться курсов предварительной прокладки.

Сразу же по выходе из базы определяют место корабля, наносят его на карту и прокладывают от него нужный истинный курс. На линии истинного курса записывают компасный курс и общую поправку компаса.

Точка, полученная в результате определения места по пеленгам на береговые предметы, расстояниям до определенных объектов или по пеленгу и расстоянию, называется обсервованным местом корабля. Она обводится кружочком, над которым в виде дроби записывается время определения и отсчет лага. Данные прокладки записываются в навигационный журнал. Контрольные определения места производятся не реже чем через 1 ч и в зависимости от обстановки в районе плавания: ветра, течения, видимости, наличия навигационных опасностей и др.

Простейшим способом определения места корабля является способ по двум пеленгам. Наиболее точным и распространенным считается способ определения по трем пеленгам, когда при помощи пеленгатора, установленного на магнитном компасе или репитере гирокомпаса, одновременно берут отсчеты направлений на три береговых объекта, замечают время с точностью до 1 мин и записывают отсчет лага до 0,1 мили. Пеленги, взятые по магнитному компасу, исправляют общей поправкой компаса и прокладывают их на навигационной карте от соответствующих объектов. Место корабля будет в точке пересечения этих пеленгов. На точность определения влияет много факторов, одним из которых является очередность взятия пеленгов. Отсчет направления на ориентир, находящийся в траверзных курсовых углах (близким к 90°), изменяется гораздо быстрее, чем отсчеты на ориентиры носовых и кормовых курсовых углов. Следовательно, первыми берутся пеленги на ориентиры носовых и кормовых курсовых углов, последними — на ориентиры траверзных курсовых углов.

Наибольшую сложность представляет плавание при наличии дрейфа корабля от ветра или сноса его течением. При этом прокладка ведется не по курсу, а по пути корабля, определяемому углом сноса от истинного курса.

Прокладка, выполняемая без контрольных определений места корабля, называется счислением. Счисление ведется от последней обсервации и заключается в следующем: в определенный момент по судовым часам замечают отсчет лага и, рассчитав пройденное кораблем расстояние от момента последнего определения, откладывают его по линии истинного курса. Полученную счислимую точку отмечают на линии курса черточкой и в виде дроби записывают время и отсчет лага.

Существуют и другие способы определения места корабля. В частности, ими занимается мореходная астрономия, которая по наблюдениям за небесными светилами позволяет находить широту и долготу корабля в море, определять поправки компаса с целью систематического контроля за правильностью его показаний, а также решать ряд вспомогательных задач.

Все системы и приборы, предназначенные для решения различных задач кораблевождения, относятся к техническим средствам кораблевождения (ТСК) и изучаются соответствующей научной дисциплиной.

Каждый прибор и система имеют свое основное назначение. Так, для определения направлений (курсов, пеленгов) служат магнитные и гироскопические компасы — курсоуказатели; для определения пройденного расстояния и скорости хода — лаги; для определения глубины — лоты и эхолоты; для определения расстояний — дальномеры и радиолокационные станции; для измерения горизонтальных и вертикальных углов — секстаны, наклономеры, различные призмы; для измерения времени — хронометры, палубные часы и секундомеры; для определения и измерения гидрометеорологических факторов — барометры, барографы, термометры, термографы, психрометры, анемометры и др.; для определения места корабля в просторах Мирового океана — радионавигационные и навигационные системы, радиопеленгаторы и др.

По назначению компасы подразделяются на главные, путевые и шлюпочные. По главному компасу назначается курс корабля, а также берутся отсчеты пеленгов на предметы для решения задач по безопасности кораблевождения. Путевым является тот компас, по которому рулевой удерживает корабль на заданном курсе. Шлюпочные компасы имеют меньшие размеры и используются на катерах и шлюпках при сообщении корабля, стоящего на рейде, с берегом, при проведении различных гидрографических работ с катеров и шлюпок и т. п.

На кораблях Военно-Морского Флота применяется морской магнитный 127-мм (5-дюймовый) компас. Его основными частями являются: котелок с картушкой и пеленгатором, нактоуз с амортизирующим подвесом для установки котелка и устройством для уничтожения девиации.

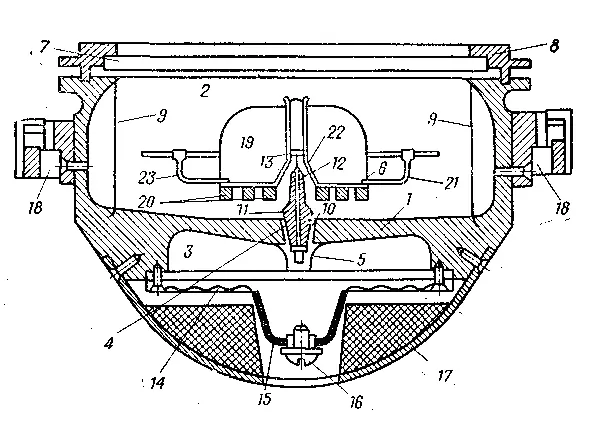

Котелок компаса (рис. 25) представляет собой латунный цилиндрический резервуар, разделенный перегородкой на две камеры. Обе камеры сообщаются между собой с помощью четырех отверстий, прикрытых снизу воронкой. Верхняя — основная камера — окрашивается в белый цвет и служит для размещения в ней главной части компаса — картушки. Сверху камера герметически закрывается стеклом на резиновой прокладке. Стекло с помощью шурупов прижимается к верхнему срезу котелка кольцом, имеющим деления от 0 до 360° через 1° (азимутальный круг). С двух противоположных сторон камеры вертикально внутри укреплены проволоч-,ки, называемые курсовыми чертами. Компас устанавливается так, чтобы его курсовые черты совпадали с диаметральной плоскостью корабля или были строго параллельны ей.

Камера котелка 127-мм компаса заполняется жидкостью — смесью этилового спирта (43 % по объему) с дистиллированной водой. Температура замерзания такой смеси -26 °C.

Перегородка в центральной части имеет втулку. Во втулку ввинчивается латунная шпилька с иридиевым или стальным острием, на которое накладывается своей топкой картушка.

Нижняя — дополнительная камера — с помощью кольца на резиновой прокладке закрывается снизу диафрагмой, имеющей в центре конический стакан с ввинченной в него пробкой, через которую можно заменить шпильку и долить компасную жидкость. Нижняя камера заливается жидкостью до уровня нижнего выходного отверстия воронки. Она служит для компенсации изменения объема жидкости при колебаниях температуры окружающего воздуха.
