Для превращения свободного гироскопа в прибор, способный показывать истинные направления, к нижней части его камеры по оси Z подвешивается груз (маятник), который ограничивает степень свободы относительно горизонтальной оси У. Маятник, стремясь располагаться по отвесной линии, все время будет вызывать прецессию оси ротора, пока она не совместится с плоскостью истинного меридиана, т. е. пока маятник не займет положение строго по оси Z гироскопа.

Так был изобретен гирокомпас — прибор, не зависящий от магнитных и электромагнитных полей, прибор, способный давать истинные направления. Но следует помнить, что каждый гирокомпас имеет свою постоянную инструментальную поправку (Д гк). Эта поправка не зависит от курса корабля, она определяется при заводских испытаниях прибора и записывается в его паспорт. Следовательно, для получения истинного направления к снятому с гирокомпаса показанию курса или пеленга необходимо прибавить поправку с ее знаком:

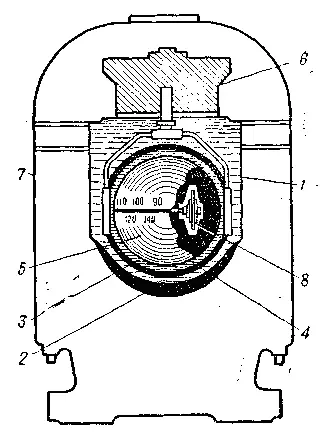

Гирокомпас монтируется в неподвижном относительно корабля нактоузе, устанавливаемом в надежно защищенном месте. Основными его частями являются чувствительный элемент (гиросфера) и следящая сфера (рис. 27). В средней части нактоуза на кардановом подвесе помещен латунный бак (резервуар) с грузом внизу. В резервуар заливается поддерживающая жидкость-, состоящая из 13 л дистиллированной воды и 2,45 л глицерина. Для лучшей токопроводимости в жидкость добавляют 11 г салициловой кислоты. В резервуар с жидкостью помещается следящая сфера, представляющая собой алюминиевый, покрытый изнутри эбонитовой массой шар. Внутри следящей сферы находится гиросфера. Пространство между внутренней стенкой следящей сферы и гиросферой через отверстия в следящей сфере заполнено той же поддерживающей жидкостью. Верхняя часть резервуара закрыта столом, представляющим собой панель, на которой смонтирован ряд приборов и устройств, необходимых для работы гирокомпаса и контроля за ним. С помощью пружинного подвеса и шариковых подшипников следящая сфера подвешивается к столу и может свободно вращаться вокруг вертикальной оси.

Чувствительный элемент (гиросфера) является главной частью гирокомпаса. Это латунная сфера, образованная из двух полушарий. Внутри гиросферы имеется рама, в которой на подшипниках укреплены вертикальные оси камер двух гироскопов. Снаружи гиросфера покрыта тонким слоем эбонита, а в экваториальной части имеет пять токопроводящих полос. У концов широкого экваториального пояса вмонтированы два угольных электрода, обеспечивающие действие следящей системы. Их называют следящими электродами гиросферы. На экваториальной полосе имеется градусная разбивка, нуль которой обращен к югу гиросферы. После запуска гирокомпаса, когда гиросфера «войдет в меридиан», т. е. установится своей диаметральной линией в плоскости истинного меридиана (0 — 180°), отсчет курса корабля может быть снят по этим делениям. На полюсах гиросферы вмонтированы полярные электроды, через которые подается электроэнергия к токоприемникам, расположенным внутри гиросферы. Токи для питания гиромоторов передаются через поддерживающую жидкость, что обеспечивает чувствительному элементу полную свободу.

Центр массы собранной гиросферы на 7–8 мм ниже ее геометрического центра. При наклонах плоскости экватора гиросферы это создает момент силы тяжести, вызывающий прецессионное движение гиросферы в меридиан.

Диаметр гиросферы — 252 мм, масса — 8750 г, масса каждого ротора — 2325 г, диаметр ротора — 127 мм, скорость их вращения — около 20 000 об/мин.

С помощью следящей системы данные курса от гиросферы могут передаваться на картушки основного прибора, расположенные на столе, а также в различные точки корабля на репитеры и другие приборы, работающие от гирокомпаса (курсограф, авторулевой, автопрокладчик).

Действие следящей системы заключается в стремлении следящей сферы сохранить свое положение относительно гиросферы. При повороте корабля следящая сфера будет отклоняться от положения чувствительного элемента, возникнет разность потенциалов электродвижущей силы на специальном устройстве, а это заставит заработать азимутальный мотор, который начнет поворачивать следящую сферу вслед за чувствительным элементом.

Гирокомпас имеет ряд преимуществ перед магнитным компасом:

он не подвержен воздействию магнитных и электромагнитных полей;

устойчивее в работе, что повышает точность его показаний при качке, толчках и т. п.;

поправка остается постоянной при изменении курса корабля и может быть выведена до нуля из показаний репитеров;

позволяет связывать с ним целый ряд штурманских, артиллерийских и других приборов.

К недостаткам гирокомпаса относятся:

потребность в непрерывном электропитании;

длительность подготовки к походу (4–6 ч);

сложность устройства, что требует более длительной спецподготовки обслуживающего персонала.

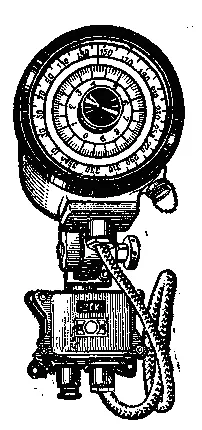

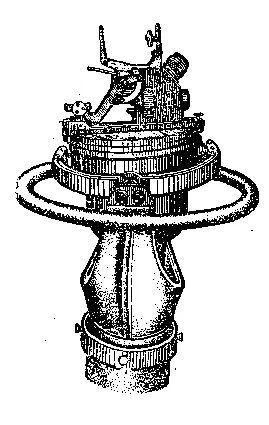

Репитер гирокомпаса (рис. 28) повторяет показания основного компаса (матки). Репитеры устанавливаются в различных местах, где необходимо следить за курсом корабля: в рулевой и штурманской рубках, на мостике, в каюте командира, в запасном посту управления.

Репитер представляет собой котелок, сверху герметично закрытый стеклом для наблюдения за положением картушки. Внутри котелка имеется моторчик, постоянно принимающий изменение курса корабля от основного компаса. Через систему зубчатых передач эти изменения передаются на картушку.

Репитер имеет картушку грубого отсчета и картушку точного отсчета. Первая разбита на 360° и оцифрована через 10 делений по круговому счету. Внутри картушки грубого отсчета в одной с ней плоскости вмонтирована картушка точного отсчета. Она разбита на 100 делений через 0,1°. Снимая отсчет курса или пеленга по репитеру, целые десятки градусов берут с картушки грубого отсчета, а единицы и десятые доли градуса — с картушки точного отсчета. Сбоку на корпусе котелка репитера имеется закрывающееся отверстие, через которое специальным ключом производится согласование репитера с показанием основного компаса.
