Для увеличения устойчивости котелка вовремя качки к нижней части его корпуса шурупами прикреплена залитая свинцом латунная чашка, в центре которой имеется отверстие для доступа к пробке.

С внешней стороны, в верхней части котелка, прямофы, которыми котелок кладется в специальные гнезда кольца карданового подвеса, а кольцо своими цапфами, ось которых перпендикулярна оси цапф котелка, кладется в гнезда пружинного подвеса, укрепленного в верхней части нактоуза. Такое устройство смягчает динамические воздействия на компас и при качке позволяет котелку сохранять горизонтальное положение.

Картушка состоит из пустотелого поплавка и шести симметрично припаянных к нему магнитных стрелок, заключенных в латунные пенальчики. К поплавку на шести кронштейнах прикреплен ободок и слюдяной диск, на который наклеивается бумажный диск картушки, разделенный по круговой системе на 360° со счетом по часовой стрелке. Диск имеет также деление на главные и четвертные румбы с буквенным их обозначением. Нуль разбивки картушки N находится против северного конца магнитных стрелок. В центре поплавка впаян конус топки.

Топка представляет собой сапфировую или агатовую чашечку, которой картушка накладывается на острие шпильки.

Компасная жидкость обеспечивает картушке легкость и плавность вращения на шпильке, уменьшает трение при вращении, увеличивает устойчивость ее в меридиане во время качки.

Для определения направлений на объекты применяется специальное приспособление — пеленгатор, который устанавливается сверху на котелок компаса. Обыкновенный пеленгатор состоит из основания (латунного кольца с крестовиной) и смонтированных на нем предметной мишени, глазной мишени и чашки для установки дефлектора.

Глазная мишень снабжена зеркальной призмой, служащей для того, чтобы наблюдатель мог одновременно видеть пеленгуемый предмет и отсчет направления по картушке. На специальной колонке глазной мишени укреплены два откидных светофильтра.

Для определения направлений на небесные светила предметная мишень снабжена откидным черным зеркалом, укрепленным у ее основания впереди.

Нактоуз 127-мм компаса представляет собой шкапик из дереза или фигурную отливку из силумина. И в том и в другом случае нактоуз имеет дверцы для доступа к девиационному прибору. Нактоуз имеет пружинный подвес для амортизации котелка, девиационный прибор, а также защитный колпак или шаровой осветительный прибор (ШОП). В верхнем основании нактоуза или на специальных кронштейнах прикрепляется мягкий (в магнитном отношении) металл, предназначенный для уничтожения влияния вредных магнитных сил корабельного металла на стрелку компаса.

Шаровой осветительный прибор служит для освещения картушки при работе в ночное время и предохранения компаса от ударов и загрязнения. Он представляет собой латунный сферический колпак с тремя специальными окнами. По бокам в колпак вмонтированы гнезда для установки масляных фонарей. В верхней части внутри колпака вмонтирована электрическая пальцеобразная лампочка.

В настоящее время выпускаются компасы с донным освещением, в которых подсветка картушки производится снизу специальной электрической лампочкой, вмонтированной в гнездо латунной чашки, закрывающей нижнюю часть котелка.

Повседневный уход за магнитными компасами поручается определенному лицу из числа рулевых. Необходимо помнить, что от точности показаний главного и путевого магнитных компасов зависит безопасность плавания. Особенно осторожно следует обращаться с котелком и пеленгатором — оберегать их от ударов, резких толчков и от воздействия непогоды. Удаление с компаса капель морской воды, налета пыли производят чистой мягкой ветошью, а призмы, светофильтры и зеркало пеленгатора протирают мягкой фланелевой тряпочкой или замшей.

Чистить азимутальное кольцо порошком, пастой или мазью запрещается. Азимутальное кольцо, пеленгатор и острия цапф должны быть смазаны тонким слоем технического вазелина.

При стоянке корабля у причала магнитный компас должен быть закрыт защитным колпаком и накрыт парусиновым чехлом. Пеленгатор снимается с компаса и хранится в специальном футляре или ящике.

Дверца нактоуза для доступа к девиационному прибору должна быть всегда закрыта на замок, ключ от которого хранится у заведующего. Силуминовые нактоузы — вместо дверцы имеют люки, закрывающиеся крышками на специальных болтах.

В детстве всем приходилось играть судивительной по своим свойствам игрушкой — волчком. Пока волчок не раскрутишь, его нельзя заставить стоять, но стоит придать ему вращательное движение, и ось его принимает вертикальное положение. Чем больше скорость вращения, тем устойчивее волчок. Хорошо раскрученный волчок всегда стремится занять устойчивое вертикальное положение, даже если его ось первоначально была наклонена. Если быстро вращающийся волчок легонько толкнуть, он, качнувшись в стороны, опять примет вертикальное положение. На этом принципе и создан гироскоп.

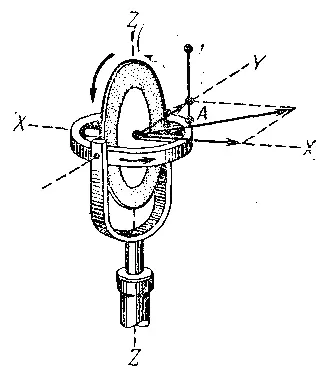

Симметричный металлический диск с обмоткой (ротор) поместили на оси в кардановый подвес (рис. 26) и с помощью электромагнитного воздействия заставили его быстро вращаться. Ось вращения ротора называют осью гироскопа, или осью X, ось вращения внутреннего кольца — осью Y, а наружного полукольца — осью Z. Ротор гироскопа имеет возможность вращаться относительно всех трех осей. Центр массы всей системы находится в точке пересечения осей и называется центром гироскопа.

Такую систему называют гироскопом с тремя степенями свободы, или свободным гироскопом. Свободный гироскоп обладает несколькими свойствами, и первое из них заключается в том, что ось быстро вращающегося ротора стремится сохранить полученное направление, даже если наклонять или вращать подставку, на которой размещен гироскоп. Вторым его важным свойством является способность оси ротора под действием приложенной к ней силы поворачиваться в плоскости, перпендикулярной направлению действия силы. Представим, что мы нажали сверху на горизонтальное кольцо карданового подвеса в точке А. Вместо того чтобы повернуться вокруг оси У, ось ротора повернется вокруг отвесной оси Z. Это свойство называется прецессионным движением, или прецессией.

Предположим, что нам удалось установить ось свободного гироскопа в плоскости истинного меридиана. Но ведь Земля имеет суточное вращение вокруг своей оси, вследствие чего ее восточная часть все время опускается в пространстве, а западная поднимается. Представив вращение Земли и зная свойство оси гироскопа сохранять свое положение в пространстве, нетрудно вообразить, что ось установленного в какой-то точке Земли гироскопа через некоторое время, на наш взгляд, отклонится от плоскости истинного меридиана и от плоскости истинного горизонта.
