Степень выразительности фурнитуры зависит от решения самого предмета: его поверхности, материала и общего композиционного строя. В изделиях, сделанных на высоком уровне, фурнитура должна подчеркивать этот уровень, а не брать часть декоративности на себя. Поэтому наиболее уместными выглядят детали из гладкого цветного литья.

Наибольшую выразительность имеют петли, затем ключевины и ручки. Желательно объединять ручки с ключевинами, так на как раздельное их расположение делает предмет менее гармоничным.

Умение проектировать фурнитуру так же важно, как и умение выполнять декоративную часть предмета. Необходимо учитывать, что распространение пленок, имитирующих шпон, применение древесностружечных плит и в связи с этим отсутствие видимых торцевых срезов делают предмет бедным, тогда фурнитура может сыграть основную роль в декоративном обогащении предмета мебели.

Когда фурнитура помещена на передней стенке предмета, положение петель, ручек и ключевин должно быть гармонично организовано и учтено – соразмерность ручей и дверок, соотношение материала фурнитуры и дерева, расстояние от краев дверки до петель и др.

Прежде чем говорить о мебельных соединениях, уточним, что понимают под мебельным изделием. Выделяют следующие виды изделий: детали, сборочные единицы, комплексы и комплекты.

Деталь – это изделие, изготовленное из материала одного наименования без применения сборных операций (например, ножка стола из древесины и т. п.). Деталями считаются также изделия, изготовленные с применением склеивания, сшивания или сварки (например, гнутоклееная деталь из нескольких слоев шпона и т. п.).

Сборочная единица – это изделие, состоящее не менее чем из двух деталей. Сборочные единицы по своему составу бывают различной степени сложности. К ним относятся изделия определенного функционального назначения (стол, стул, шкаф) и составные части изделий определенного функционального назначения (ящик стола, боковина кресла).

Под комплексом понимают два изделия и более, связанные между собой не сборочными oперациями, а общими эксплуатационными функциями. Комплексы – это наборы и гарнитуры мебели.

Комплект – это два изделия и более, не соединенные сборочными операциями, предназначенные для выполнения вспомогательных функций.

Соединяют элементы в мебельное изделие различными способами. Выбирая то или иное соединение, надо помнить, что оно должно обеспечить надежность и долговечность изделия, его эстетичность.

Все применяемые в мебельном производстве соединения можно разбить на два основных типа: разъемные и неразъемные.

Разъемные соединения позволяют собрать и разобрать конструкцию, а неразъемные соединения не допускают разборку конструкции. Неразъемные соединения осуществляют с помощью клея, гвоздей, скоб и бесшурупной фурнитуры.

Разъемные соединения подразделяются на стационарные и подвижные. Стационарные обеспечивают постоянное взаимное расположение соединяемых частей. К ним относят соединения на стяжках, шурупах и шкантах без клея. Разъемные подвижные соединения обеспечивают перемещение элементов изделия относительно друг друга в заданном направлении. Подвижные соединения – это соединения на петлях, роликах, а также на направляющих.

Самой распространенной группой среди неразъемных соединений являются соединения с помощью клея. Клеевые соединения имеют ряд положительных качеств: они технологичны, имеют высокую прочность, повышают формоустойчивость изделия, снижают вероятность растрескивания деталей.

Рассмотрим шиповые соединения. Основные элементы шиповых соединений: шип, гнездо, проушина, шпунт, гребень. Шип – это выступ на конце детали, имеющий определенную форму и размеры. Шип входит в гнездо, проушину или шпунт. Гнездо – это отверстие или углубление в детали. Проушина – отверстие на конце детали, открытое с двух или трех сторон. Форма и размеры шипа должны соответствовать форме и размерам гнезда или проушины.

Шпунт (паз) – это углубление в детали. Гребень – выступающая часть детали, совпадающая по форме и размерам со шпунтом. Элементы шиповых соединений показаны на рисунке.

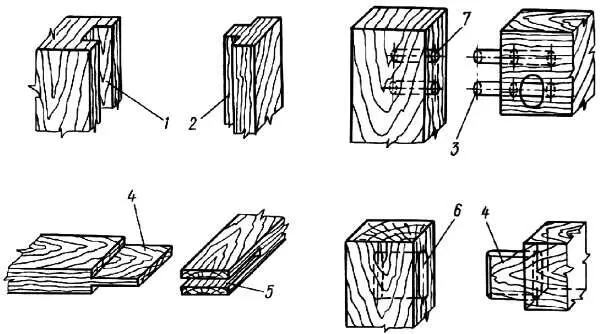

Рис. 53 . Элементы шиповых соединений: 1 – паз, 2 – гребень, 3 – шип круглый, 4 – плоские шипы, 5 – проушина, 6 – гнездо плоского шипа, 7 – гнездо круглого шипа

По форме шипы бывают плоскими, круглыми, трапециевидными (ласточкин хвост) и зубчатыми. Шипы могут быть цельными (выполненными на конце детали) и вставными (являющимися самостоятельными деталями). Плоскости боковых граней шипов называются щечками.

Вставные круглые шипы называют шкантами.

Уступы, образующие переход от бруска к телу шипа, называют заплечиками. Длина шипа – это расстояние от торцевой грани шипа до заплечиков. Толщина шипа – расстояние между щечками шипа, ширина – поперечный размер щечки.

Обычно с помощью шипов образуют соединения: угловые концевые, угловые серединные, угловые ящичные, по длине и по кромкам.

Шиповые соединения бывают: сквозные (торец шипа выходит своей торцевой гранью на видимую поверхность); открытые (после соединения поверхность верхней грани шипа становится видимой); с потемком (после соединения все боковые грани шипа становятся невидимыми); с полупотемком (после соединения видна часть верхней грани шипа); на прямой шип (грани элементов шипового соединения взаимно перпендикулярны); на ус (торцевые грани соединяемых брусков срезаны под острым углом, чаще всего 45°).

Прочность шиповых соединений зависит от площади склеивания и плотности соприкосновения элементов.

Угловые концевые, серединные и ящичные соединения служат для создания объемных конструкций (рамок, коробок, ящиков). Соединения на шип прямой открытый одинарный, двойной или тройной отличаются друг от друга по прочности, поэтому выбор соединения определяется, как правило, величиной нагрузок при эксплуатации.

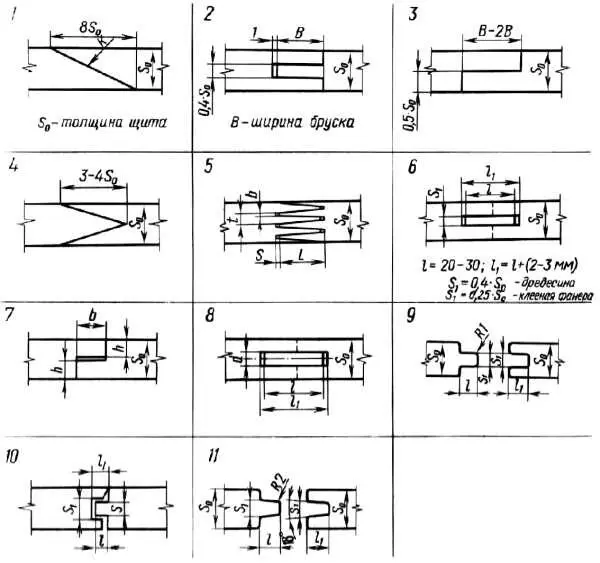

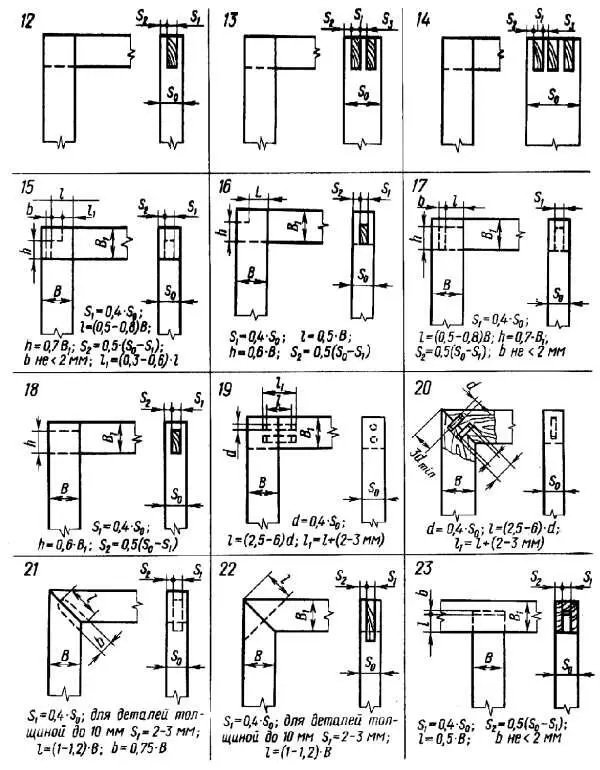

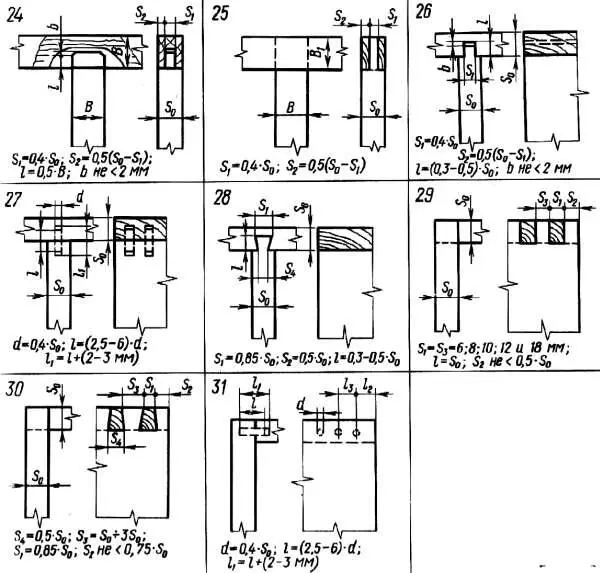

Рис. 54 . Виды шиповых соединений: 1-5 – соединения по длине; 6-11 – соединения по кромкам; 12-22 – угловые концевые соединения, 27-31 – угловые ящичные соединения
