При облицовывании нужно учитывать направление волокон облицовки и основы (не должно совпадать). Обычно их располагают под углом 45-90° друг к другу. Облицовывание с параллельным направлением волокон облицовки и основы допустимо только в случае, если отношение ширины и толщины основ не более чем 3:1.

Рассмотрим также соединения при помощи гвоздей и крепежных скоб. Надо отметить, что применение того или иного вида соединений кроме общих, объективных причин, связано с традиционными методами изготовления мебельных изделий. У нас при изготовлении мебели гвоздевые соединения всегда применялись крайне редко. Сейчас их используют для крепления деталей из тонких листовых материалов, массива, отдельных видов фурнитуры, а также при изготовлении мелких элементов мебели.

Гвозди имеют различные размеры по длине и толщине. Форма сечения гвоздей бывает круглой, прямоугольной, с насечкой, с винтовой или кольцевой резьбой. Гвозди различают также в зависимости от материала (стальные, медные, алюминиевые и т. д.). Для продления срока службы гвозди покрывают нейлоном, цинком, а также цементируют.

Принято прочность гвоздевого соединения характеризовать таким показателем, как сопротивление выдергиванию. Этот показатель зависит от размеров гвоздя и сечения, материала соединяемых деталей. Чем больше размер гвоздя и сложнее форма сечения, тем выше его сопротивление выдергиванию. Материал соединяемых деталей на прочность соединения влияет так: чем большую плотность имеет материал соединяемых деталей, тем прочнее соединение.

Прочность соединения зависит также от взаимного расположения оси гвоздя и волокон детали, в которую он забит. Самая малая прочность у гвоздя, забитого в торец древесины.

Сопротивление выдергиванию из пласти древесностружечной плиты несколько выше, чем сопротивление выдергиванию из древесины сосны. Но в слоистые и клееные материалы гвозди забиваются плохо.

Соединение гвоздя с кромкой древесностружечной плиты очень непрочное.

На прочность соединения большое влияние оказывает влажность древесины. Так, с повышением влажности прочность падает. Это нужно учитывать при конструировании мебели для дачного домика.

Чтобы исключить растрескивание материала, важно правильно расположить гвоздь относительно торцевой поверхности и кромки плиты. Гвоздь следует располагать на расстоянии не ближе 15 диаметров от торца и 10 диаметров от кромки детали. В прикрепляемую деталь гвоздь должен войти минимум на 2/3 его длины.

При креплении деталей из тонких листовых материалов, тканей, некоторых полимерных деталей, пружин применяют соединение скобами. Скобы изготавливают из плоской или круглой проволоки. Соединение скобами не обладает большой прочностью. Размер скобы выбирают в зависимости от соединения. Для крепления листовых материалов высота скобы должна быть выше толщины детали не менее чем в 3 раза.

В мебельных соединениях весьма распространены соединения шурупами, хотя они считаются трудоемки. Соединения шурупами применяют для крепления фурнитуры и других элементов.

Шурупы различают в зависимости от длины резьбы и формы головки. Форма головки бывает полукруглая, плоская (потайная), полупотайная и шестигранная. На поверхности головки есть прорезь в форме паза или двух перекрещивающихся пазов для довинчивания шурупа.

Прочность соединения шурупами выше гвоздевого соединения. Сопротивление выдергиванию шурупа зависит от его размеров, длины резьбы и материала соединяемых деталей. Чем выше плотность материала, тем прочнее соединение. Прочность соединения шурупами, ввинченными вдоль волокон, почти в 2 раза ниже прочности соединения шурупами, у которых ось перпендикулярна направлению волокон. По-разному удерживают шуруп пласть и кромка древесностружечной плиты (сопротивление выдергиванию из кромки плиты очень незначительное).

Размер шурупа выбирается в зависимости от предполагаемых нагрузок и толщины присоединяемой детали. Шуруп должен войти в деталь, к которой производят крепление, на ½-2/3 всей длины. С каждым увеличением диаметра шурупа на 0,5 мм сопротивление выдергиванию увеличивается до 0,5 МПа, а при увеличении глубины ввертывания на каждые 5 мм сопротивление выдергиванию увеличивается до 3 МПа. Длина резьбы должна быть равной глубине ввинчивания, поэтому для крепления тонких деталей надо брать шурупы, имеющие нарезку резьбы по всей длине.

При соединении деталей шурупами в деталях необходимо выбирать отверстия. Диаметр отверстия у прикрепляемой детали равен диаметру шурупа в ненарезанной части. Диаметр отверстия у детали, относительно которой производят крепление, равен внутреннему диаметру резьбы шурупа.

Применяют шурупы для установки многих видов петель, защелок, задвижек, направляющих и др., для крепления конструктивных элементов небольшой толщины (стенок и дна ящика).

Несмотря на то, что шурупы относятся к разборным соединениям, многократно собирать и разбирать их не рекомендуется, так как прочность соединения каждый раз снижается на 10%.

Соединения с помощью стяжек. Стяжки – это специальное крепежное устройство, которое обеспечивает необходимую плотность и прочность соединения элементов, расположенных друг относительно друга в определенном положении. Чаше всего стяжки соединяют элементы под углом 90º.

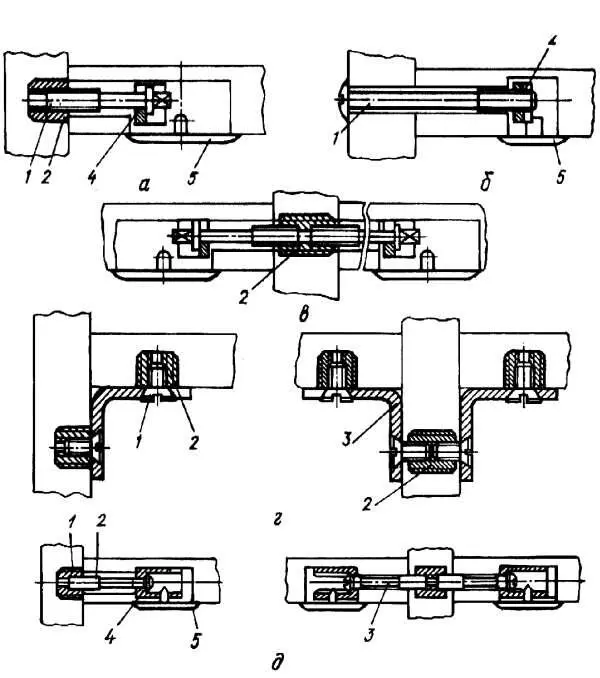

Рис. 56 . Соединения стяжками: а–г – винтовыми (1 – винт; 2 – гайка; 3 – уголок; 4 – шайба; 5 – заглушина); д – эксцентриковой (1 – гайка, 2,3 – винт или стержень; 4 – эксцентрик, 5 – заглушина)

Стяжки должны обеспечивать быструю и надежную сборку изделия, не мешать его эксплуатации и не ухудшать внешний вид. Конструкция стяжек должна исключать возможность самопроизвольного разъединения элементов при нормальной эксплуатации. Различают следующие основные типы стяжек: винтовые, эксцентриковые и крючковые.

Винтовые стяжки применяются нескольких видов. Они отличаются проработкой отдельных элементов, но главными деталями всех винтовых стяжек являются винт и гайка. Прочность крепления элементов стяжки обеспечивается за счет резьбового соединения.

На рисунке ( а–в ) показана винтовая стяжка, которая состоит из винта, гайки, шайбы и заглушины. Этот вид стяжки можно использовать для угловых концевых и серединных соединений стенок корпусной мебели. Эти соединения достаточно прочные. Крепежные элементы стяжки располагают в отверстиях, закрытых заглушиной, поэтому возможна установка стяжка на открытых участках изделия. Стяжка не ухудшает эстетические и функциональные качества изделий. К недостаткам стяжки этого вида относят большую трудоемкость установки. При изготовлении мебели в домашних условиях производительность труда принципиального значения не имеет, так что эта конструкция вполне применима.
