Более просты конструктивно нетелескопические роликовые направляющие. Они состоят из нижней и верхней планок и роликов.

Бесшурупная фурнитура. Основным элементом при креплении бесшурупной фурнитуры является дюбельный элемент, отлитый заодно с ее корпусом. Дюбель имеет форму с заостренными кольцевыми или полукольцевыми выступами. Высота втулок в зависимости от вида фурнитуры составляет 10, 12 мм, диаметр – 8,7; 11,5; 35,8 мм. Бесшурупную фурнитуру устанавливают на специальном оборудовании методом запрессовывания дюбелей в заранее высверленные отверстия.

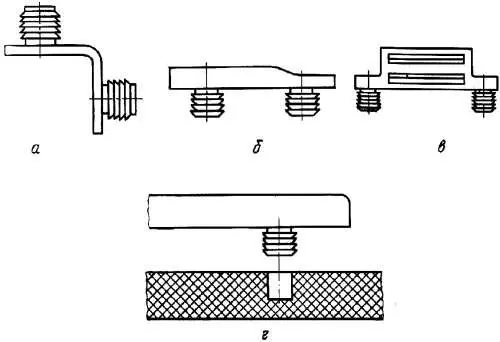

Рис. 60 . Бесшурупная фурнитура: а – стяжка, б – планка петли, в – магнитная защелка, г – схема установки

Не всегда крепежные дюбели можно отлить заодно с изделием фурнитуры, поэтому иногда их крепят с помощью резьбовых соединений.

Элементы мебельных изделий имеют сечения самого разного профиля, по-разному могут соединяться и детали мебели – заподлицо, со свесом, с платиком и т. д. Познакомимся с некоторыми понятиями, касающимися конструкции и формы мебельных изделий.

Раскладки – это заготовки, которые закрывают кромки щитов и рамок. В сечении они могут быть прямоугольными и профильными, устанавливаются по отношению к щиту заподлицо, с выступом или уступом.

Штапик – брусок, используемый для крепления вставленных в четверть стекол или филенок.

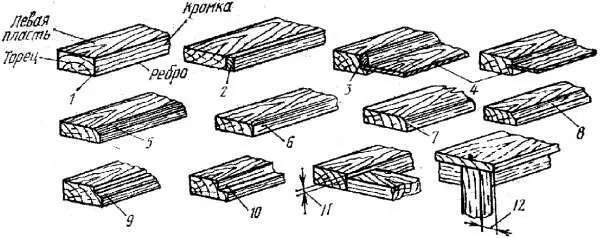

Рис. 61 . Элементы мебельного изделия: 1 – брусок; 2 – раскладка; 3 – штапик; 4 – филенка; 5 – фаска; 6 – смягчение; 7 – закругление; 8 – галтель; 9 – калевка; 10 – фальц; 11 – размер платика; 12 – размер свеса

Филенки – щитки, вложенные внутрь рамки. Бывают плоские, со скошенными или профильными кромками, так называемые фигарейные.

Фаской называют срезанное ребро кромки детали, смягчением – небольшое закругление острого ребра кромки (радиус 1-2 мм), а заоваливанием – более значительное закругление. Фаска, смягчение и заоваливание служат предохранению ребра от повреждений (смягчают остроту грани и тем самым увеличивают сопротивление материала внешним нагрузкам).

Галтелью называют полукруглую выемку па ребре или пласти детали, калевкой – фигурно обработанную кромку элемента с целью декоративного оформления изделия.

Фальц – прямоугольная выемка. Выступающая часть, полученная при отборе фальца, называется губкой. Фальц с равными сторонами называют четвертью.

Платик – уступ размером 2-6 мм. Назначение платика – скрыть зазор, несовпадения в одной плоскости соединяемых элементов и другие дефекты. Платики упрощают сборку изделия и, как правило, предусматриваются конструкцией.

Свес – выступающая за пределы основания часть сидения табурета, крышки стола и т. д. Его размер конструктивно принимают равным 10-50 мм.

Изделия из древесины формируются из деталей и сборочных единиц. Детали изготовляют из исходного материала без сборки, они могут иметь форму бруска, щита, рамки. Такие формы могут иметь и сборочные единицы, но они получаются методом сборки отдельных деталей. Другими словами: основные конструктивные элементы изделий из древесины могут быть в виде деталей и сборочных единиц, которые в свою очередь могут иметь форму брусков, щитов, рамок и т.д.

Брусок – это простейший конструктивный элемент изделия, может быть разной формы и конструкции. Считается, что ширина бруска должна быть не более его удвоенной толщины.

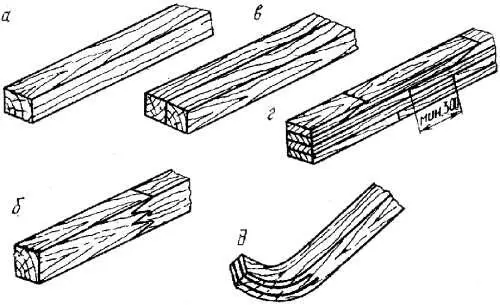

Рис. 62 . Виды брусков: а – цельный, б – склеенный по длине, в – скленный по ширине, г – склеенный по толщине и длине, д – гнуто-пропиленный

При проектировании изделия надо учитывать. что бруски из цельного куска древесины больше подвержены растрескиванию и короблению, чем клееные. В связи с этим существуют ограничения размеров: в сечении – 100 × 50 мм, по длине – 2000 мм. Детали больших размеров делают клееными, так как они более прочные и формоустойчивые. Даже небольшие по сечению и длине бруски рекомендуется делать составными.

При склеивании заготовок по ширине и толщине применяют соединения по пласти и кромке. По толщине и длине наиболее простое долевое склеивание заготовок может выполняться впритык. Расстояние между такими соединениями в соседних делянках должно быть не менее 300 мм. Склеивать можно также на ус или зубчатые шипы длиной 5 мм с расположением соединений вразбежку.

При склеивании заготовок по длине применяется зубчатый шип. Для малонагруженных деталей зубчатые шипы имеют длину 10-20 мм, для деталей, работающих в напряженных конструкциях, – 32-50 мм. Размеры сечений деталей назначают с учетом стандартных размеров заготовок и припусков на обработку.

В продольном направлении бруски по форме могут быть прямоугольными и криволинейными, в сечении – прямоугольными и профильными, а в зависимости от способа изготовления – выпильными, прессованными, гнутыми, гнуто-клееными, гнуто-пропиленными. Выпильные и гнутые бруски получают из цельной древесины. Конструкция гнутых брусков зависит от назначения. Прессованные и гнуто-клееные бруски изготавливают из пластин древесины, фанеры, шпона. Направления волокон в гнуто-клееных брусках из шпона могут быть взаимно перпендикулярными или продольными во всех слоях (в последнем случае жесткость брусков выше). Такие бруски применяют для изготовления ножек стульев, кресел, столов и т. п. Гнуто-пропиленные бруски представляют собой разновидность гнуто-клееных. В них предварительно делают продольные пропилы, в которые вставляют на клею конструктивные элементы (обычно из лущеного шпона). Пропиленную часть бруска с вложенными элементами гнут и склеивают. После склеивания заготовка сохраняет свою форму. Такие бруски используются, если необходимо иметь детали с кривизной только одного конца.

Бруски являются простейшим исходным элементом при конструировании изделий. Путем склеивания и сборки из брусков можно получить самые разные конструктивные элементы – щиты, рамки, коробки, каркасы изделий.

Рамки также бывают различными по конструкции и форме. Их изготавливают из брусков, соединенных между собой угловыми и серединными вязками или скобами, а также из плитных материалов (методом фрезерования).

При конструировании брусковых рамок с облицованными кромками соединения надо применять такие, чтобы торцы шипов не выходили на облицованную поверхность. Делается это потому что со временем шипы станут заметными. Правда, изготовление рамок с шиповыми соединениями брусков трудоемко, поэтому, если рамка не воспринимает больших усилий, детали можно соединить и скобами. Подобное соединение является промежуточным, его прочность должна обеспечить выполнение технологической операции (например, склеивание в прессе).
