Распашные двери навешивают на петлях разных типов. Стеклянные двери устанавливают всегда в проем с заглублением на пятниковых петлях.

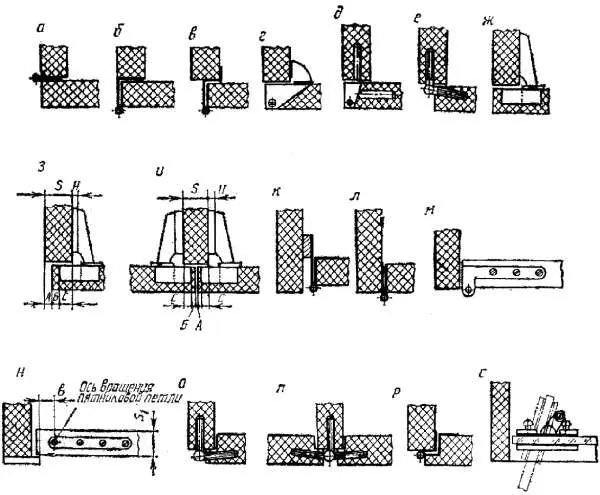

Рис. 72 . Способы навешивания распашных дверей на петлях: а–г, к, л, р – карточных одношарнирных; д, е, о, п – стержневых одношарнирных; ж–и – четырехшарнирных; м, н, с – пятниковых одношарнирных

При установке дверей внакладку с уступом на четырехшарнирных петлях под петлю необходимо ставить подкладку толщиной Н = (А + Б + С) – S, а при установке смежных дверей – толщиной Н = (0,5А + Б + С) – 0,5S (на рис. позиции з, и). Ось вращения одношарнирных прямых петель должна отстоять от внутренней кромки стенки на расстоянии 0,5S 1+ 2 мм (на рис. позиция к).

Количество петель принимают минимальным, обеспечивающим необходимую прочность, жесткость и предотвращение коробления щитов. Длина рояльных петель равна длине притворной стороны двери, пятниковые крепят к торцам дверей, поэтому их всегда две. В мебели при длине дверей до 800 мм прочих петель ставят две, а при увеличении длины на каждые 500 мм добавляют еще по одной.

Как правило, столярные двери устанавливают на две петли.

Раздвижные двери не требуют при открывании свободного пространства. Их устанавливают в специальных направляющих из древесины, пластмассы, металла, а также в пазах, выбранных непосредственно в горизонтальных щитах. Двери больших размеров устанавливают на роликах.

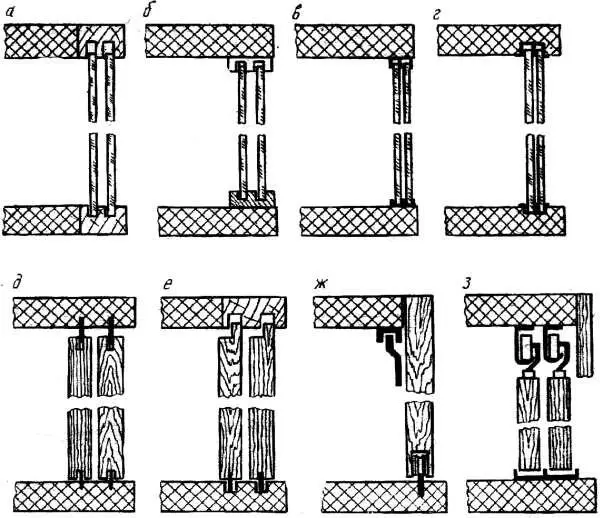

Рис. 73 . Установка раздвижных дверей: а-г – изготовленных из стекла, фанеры, ДВП, пластика; д-з – из столярных и древесностружечных плит

Чтобы двери можно было вставлять и вынимать из лазов не разбирая изделие, глубину верхнего паза делают на 1-2 мм больше двойной глубины нижнего.

Шторные двери являются разновидностью раздвижных. Они представляют собой ряд узких реек, которые наклеены на плотную ткань или нанизаны на тонкую стальную проволоку. Перемещаются двери в фигурном пазу.

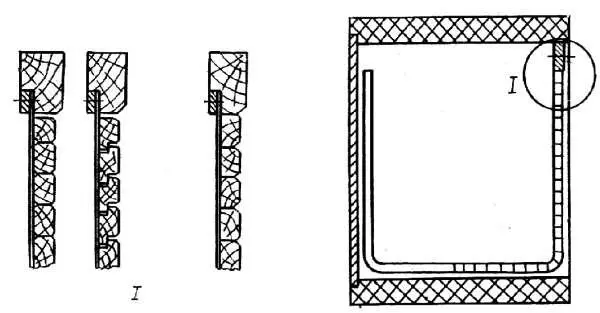

Рис. 74 . Схемы шторных дверей

При изготовлении секретерных, барных и антресольных отделений шкафов практикуют установку откидных дверей. Их навешивают на рояльные, карточные одно– и двухшарнирные стержневые петли. В откинутом положении они поддерживаются кронштейнами.

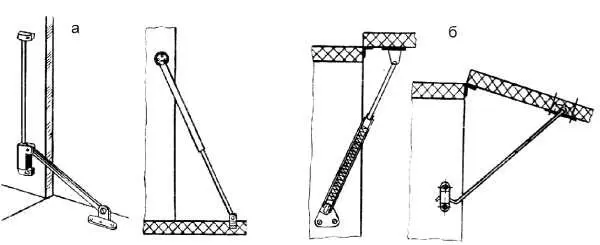

Рис. 75 . Схемы установки кронштейнов откидных дверей: а – секретеров и баров; б – антресолей

Складные двери состоят из отдельных частей, соединенных шарнирно и способных перемещаться в плоскости и вокруг оси. Складные двери могут быть комбинированными (например распашными и раздвижными).

Чтобы зафиксировать двери в определенном положении, а также для их запирания применяют замки, задвижки, защелки, магнитные держатели. Прирезные замки устанавливают заподлицо с поверхностью откидных дверей или врезают в пласть, накладные замки крепят к внутренней пласти двери, врезные замки врезают в кромку. Защелки, задвижки и магнитные держатели устанавливают на внутреннюю пласть дверей.

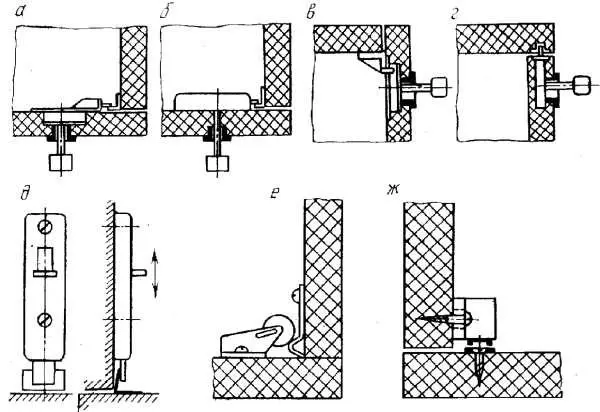

Рис. 76 . Схема установки запорной фурнитуры: а–г – замков; д – задвижек; е – защелок; ж – магнитных держателей

Полки в зависимости от назначения и размеров изготавливают из древесностружечных плит, фанеры, плоскоклееных и гнутоклееных элементов, стекла. В мебели стеклянные полки предназначаются для размещения декоративной посуды, их устанавливают за стеклянными дверями. Толщину стекла S принимают в зависимости от длины полки l. Так, при l = 400, 500, 600-700, 800-1000 мм S = 3, 4, 5, 7 мм соответственно. Толщину полок для установки столовых сервизов необходимо увеличить.

Устанавливают полки на деревянные и пластмассовые планки, на металлические и пластмассовые полкодержатели. Углубление в полке выполняет роль ее фиксатора.

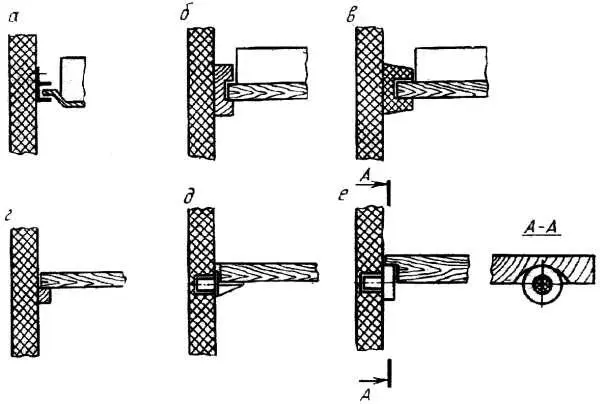

Рис. 77 . Способы установки полок: а–в – выдвижных на направляющих планках; г – стационарных на планках; д, е – стационарных на полкодержателях

Конструктивно ящики и полуящики могут быть столярными, гнуто-клееными, гнуто-пропиленными, пластмассовыми. Устанавливаются они с помощью пластмассовых и деревянных направляющих планок, которые крепятся к стенкам шурупами. Чтобы устранить трение боковых стенок ящиков о стенки корпуса на последние иногда ставят дополнительные направляющие планки (на рис. позиции е, л). Планки крепят также и ко дну широких ящиков для предупреждения перекоса при перемещении (на рис. позиция н).

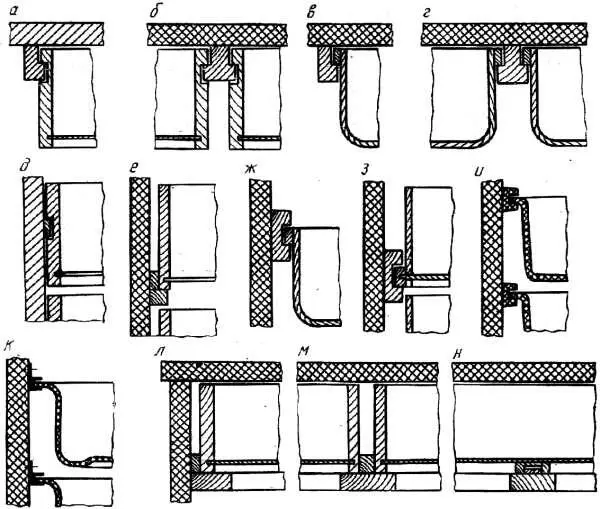

Рис. 78 . Способы установки ящиков и полуящиков на направляющих планках

Выдвигают ящики примерно на 2/3 их длины. Если этого недостаточно, ящики устанавливают на телескопических металлических направляющих с роликами.

При установке зеркал поступают так, чтобы при необходимости их можно было снять. Важно защитить внутреннюю сторону зеркала от механических повреждений. Для защиты стороны, на которую нанесена амальгама, между ней и подзеркальником оставляют воздушный зазор. При установке накладных зеркал зазор обеспечивают применением эластичных шайб из резины, фетра, полиэтилена и др. материалов (на рис. позиция а), вкладных – конструктивным просветом между зеркалом и филенкой (на рис. позиция б).

Рис. 79 . Крепление зеркал: 1 – брусочек; 2, 3, 4 – держатели

Накладные зеркала крепятся пластинчатыми или винтовыми держателями (кляммерами), на каждую сторону зеркала ставят по два держателя. На нижнюю сторону ставят стационарные держатели, а на остальные – передвижные, что позволяет при необходимости снять зеркало. Вкладное зеркало крепят небольшими брусочками и закрывают филенкой.

Часто предметы мебели дополняются различными изделиями функционального оборудования. Имеются в виду различные вешалки, емкости для хранения мелких предметов, подставки для обуви, галстукодержатели, стеклянные полки и т. п. В кухонной мебели предусматривается установка различных контейнеров и емкостей, бытовой техники. Как правило, изделия функционального назначения размещают на дверях, стенках корпусной мебели. Некоторые из перечисленных изделий изготавливают как самостоятельные (полки, вешалки, ящики для обуви).
