Любое мебельное изделие устанавливается на опоры. Ими служат коробки, скамейки, подсадные ножки. Опоры и соединения нижних горизонтальных щитов воспринимают все нагрузки, создаваемые изделиями и находящимися на них предметами. Эти нагрузки могут быть значительными, поэтому правильный выбор вида опор и способа их крепления имеет большое значение. Практика свидетельствует, что узел крепления подсадных ножек является одним из наиболее слабых мест мебельного изделия.

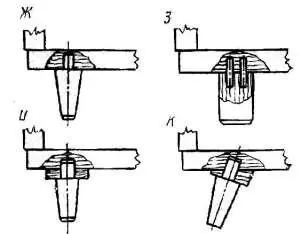

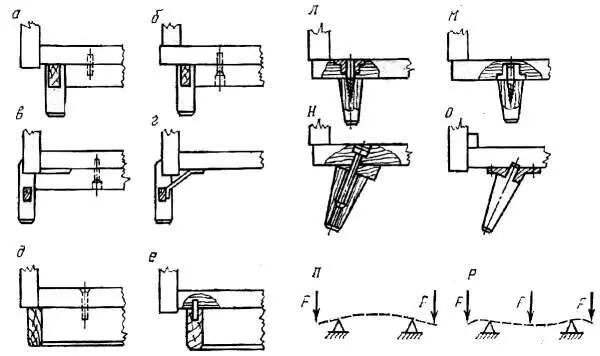

Рис. 80 . Конструкции и способы крепления опор: а-г – скамеек; д, е – плинтусных коробок; ж-о – подсадных ножек; п, р – схемы прогиба нижнего горизонтального щита

В случаях, когда корпус изделия не имеет средней вертикальной стенки, все нагрузки приходятся на соединения нижнего горизонтального щита с боковыми вертикальными. Если при этом последние являются проходными, необходимо, чтобы опора перекрывала их нижние кромки, т. е. подпирала стенки (на рис. позиции в-д). Если опора сдвинута к центру, вся нагрузка будет восприниматься соединением нижней горизонтальной и вертикальной стенок (на рис. позиции а, е, о). Прочность этих соединений относительно невысокая из-за низкой прочности древесностружечных плит на растяжение перпендикулярно к пласти. Эти схемы установки опор нежелательны. Увеличить прочность соединения можно постановкой к вертикальной стенке бруска (на рис. позиция о).

В случае, когда подсадные ножки смещены далеко к центру, а в изделии есть только боковые вертикальные стенки, нижний горизонтальный щит прогибается (на рис. позиция п), что может вызвать заклинивание вкладных дверей. При наличии средней вертикальной стенки характер прогиба изменяется: он значительно уменьшается (на рис. позиция р).

В массивных и широких мебельных изделиях вместо ножек чаще применяются коробки или скамейки. При установке изделия опоры смещаются от его задней плоскости на 35-50 мм (учитывается наличие плинтуса в помещениях).

Понятно, что в качестве опоры более надежными являются коробки. Для их изготовления может применяться древесина хвойных пород или древесностружечные плиты.

Опорные скамейки изготавливают из цельной древесины, из металла или комбинированными (из древесины, металла, пластмассы). Подсадные ножки делают из древесины, металла, пластмассы, а крепят с помощью шипов, винтов, стяжек и фланцев. Подсадные ножки могут быть стационарными или съемными.

По назначению мягкую мебель подразделяют на изделия для сидения, сидения и лежания и только лежания.

Контакт человека с функциональными элементами мебели представляет собой взаимодействие мягких элементов мебели и частей тела человека. В результате в технической системе (мебели) происходят деформации мягких элементов, а у человека – изменения сосудистой, нервно-мышечной и опорно-двигательной систем организма. По этой причине к изделиям для сидения и лежания предъявляются соответствующие требования, одним из которых является показатель мягкости, т.е. способность мягких элементов мебели обеспечивать удобство за счет деформируемых настилочных материалов.

Мягкость мебельного изделия зависит от свойств материалов в функциональных элементах, она воспринимается телом человека как действующее на него давление. Степень мягкости влияет на мышечные напряжения и кровообращение, состояние человека во время сна. Все это определяет конструкцию изделий.

Для оценки мягкости мебели приняты общая деформация элемента под нагрузкой (Д, мм) и его податливость (П, мм/ даН), т. е, сопротивляемость мягкого элемента в начальный период его нагружения. Общая деформация и податливость определяются по формулам:

Д = Н 0– Н 70; П= (Н 5–Н 15)/10,

где Н 0– начальная высота элемента, мм; Н 5, Н 15, Н 70– высота элемента под нагрузкой соответственно 5, 15, и 70 даН, мм. (1 даН = 10 Ньютон = 1 кг)

Функциональные элементы мебели для сидения и лежания могут быть мягкими и жесткими. К жестким относят элементы без настила или с настилом толщиной до 10 мм.

Мягкость элементов классифицируют по категориям от 0 до IV.

Показатель мягкости позволяет определять функциональную рациональность конструкции, оценивать пригодность материалов для функциональных элементов, устанавливать их расход. Однако только одного показателя деформации элемента под давлением пуансона в виде жесткого диска для характеристики его мягкости недостаточно, так как при этом нельзя представить характер взаимодействия мягкого элемента и человека, распределение давления на поверхности его тела, т. е. нельзя судить о воздействии функциональных элементов на анатомо-физиологическую систему.

Оптимальная мягкость мебели должна быть такой, чтобы тело человека занимало правильное положение, а нагрузка равномерно распределялась на поверхность опоры. При этом конструкция должна позволить человеку легко менять позу.

Более удобными считаются функциональные элементы с точечной эластичностью, т. е. прогибающиеся лишь в месте давления выступающими частями тела человека.

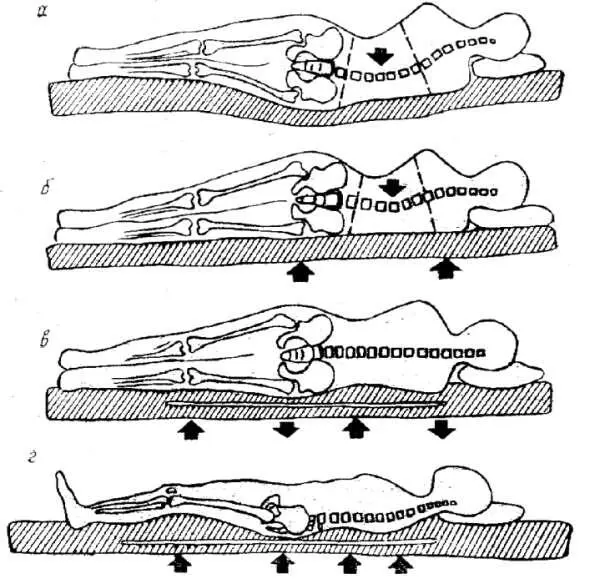

Рис. 81 . Положение тела человека на функциональных элементах различной мягкости: а – на чрезмерно мягких; б – на жестких; в, г – на эргономически правильно сконструированных

Тогда при пользовании изделиями для лежания позвоночник не искривляется, сохраняет естественное положение (на рис. позиции в, г). При чрезмерно мягком функциональном элементе происходит изгиб позвоночника, что содействует выдавливанию межпозвоночных дисков и ущемлению нервных окончаний (позиция а). Слишком твердый функциональный элемент (позиция б) обусловливает неестественно вытянутую позу человека и влечет за собой искривление позвоночника.

Во время эксплуатации твердые опоры для сидения по сравнению с мягкими обеспечивают лучшую возможность изменения положения тела человека и способствуют снижению утомляемости. Элементы повышенной мягкости без жесткой опоры для таза могут создавать условия для искривления позвоночника. Еще один минус: сидящему невозможно занять правильное устойчивое положение.

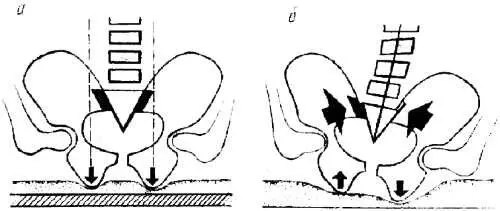

Рис. 82 . Схема взаимодействия тела человека с сидениями различной мягкости: а – при эргономически правильном сидении; б – при эргономически неправилъном положении, вызывающем искривление позвоночника
