Стяжка под буквенным индексом «б» также содержит винт, гайку и заглушину. Она обеспечивает большую прочность, чем стяжка «а», но ее недостатком является выход головки винта на лицевую поверхность изделия, что ухудшает внешний вид мебели и исключает возможность блокирования изделий в «стенку».

Оба типа винтовых стяжек требуют при сборке корпусов дополнительной фиксации стенок шкантами.

Стяжка, представленная на рисунке под индексом «г», состоит из гаек, уголка, винта. Она прочно соединяет стенки корпуса изделия, дополнительной фиксации стенок шкантами не требуется. Но выход крепежных элементов наружу изделия ухудшает внешний вид и снижает функциональнее и эстетические качества. В высококачественных мебельных изделиях эти недостатки недопустимы.

Эксцентриковые стяжки бывают нескольких видов. Основные элементы этого типа стяжки – гайка, винт или стержень, эксцентрик и заглушина. Ось эксцентрика смещена относительно оси его вращения. Поворотом эксцентрика осуществляется его заклинивание, что и обеспечивает соединение. Это соединение уступает по прочности соединению на винтовых стяжках, но менее трудоемко. Оба вида стяжек обеспечивают аналогичные эстетические и функциональные качества изделия.

Крючковые стяжки конструктивно очень просты. Это металлические пластины с вырезами и крючками, посредством которых они соединяются друг с другом. Пластины крепят шурупами. Крючковые стяжки можно применять в случаях, когда соединения испытывают нагрузки в одном направлении.

Соединения на петлях едва ли не самые распространенные. В мебельных изделиях применяют следующие типы петель: карточные, пятниковые, стержневые, ломберные, четырехшарнирные и двухшарнирные. Петли применяют для навески дверей, крепления откидных крышек столов.

Петли карточные состоят из двух пластин, соединенных шарнирно. Петли могут быть разъемными и нepазъемными, правого и левого исполнения. Разъемные петли более технологичны, так как их установка требует меньших трудозатрат. Крепят карточные петли шурупами к кромке или пласти двери и вертикальной стенке корпуса. Из-за недостаточной прочности крепления шурупами в кромке древесностружечной плиты, карточные петли делают изогнутыми или упрочняют кромки плит.

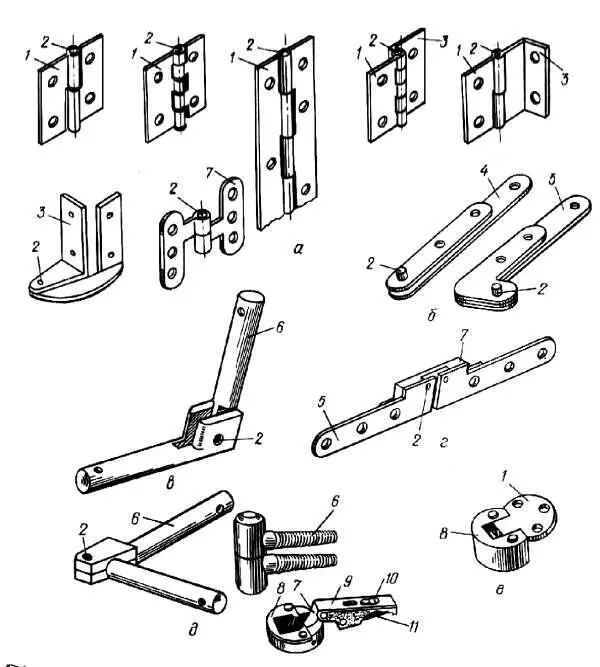

Рис. 57 . Петли для навески щитовых дверей: а – одношарнирные карточные; б – одношарнирные пятниковые; в – одношарнирные стержневые, г – петля двухшарнирная ломберная; д – четырехшарнирная комбинированная; е – двухшарнирная комбинированная; 1, 3 – карты; 2 – ось; 4, 5 – пластины; 6 – стержень, 7 – серьга; 8 – чаша; 9 – корпус; 10 – винт, 11 – планка

Разновидностью карточных петель является рояльная петля. Ее крепят на всю длину двери. Большое число шурупов, используемых для ее установки, делает этот вид петли нетехнологичным, что и ограничивает ее применение.

Пятниковые петли состоят из пластин, поворачивающихся в горизонтальной плоскости. Пластины крепят к кромкам дверей, в которых выбирают углубления на толщину пластины, и к горизонтальным стенкам корпуса. Выход элементов этой петли на лицевые поверхности ухудшает внешний вид изделия. Кроме того, кромки дверей из древесностружечных плит при установке этих петель необходимо упрочнять, что снижает технологичность конструкции. Эти недостатки ограничивают применение пятниковой петли.

Для навески стеклянных распашных дверей используют пятниковые петли в виде металлической скобы с осью. В скобу устанавливают прокладки, а между ними – стеклянное полотно двери, которое фиксируют винтами. Ось вставляют в отверстие металлической пластины, прикрепленной к горизонтальным стенкам корпуса шурупами. Петля обеспечивает прочное и надежное соединение.

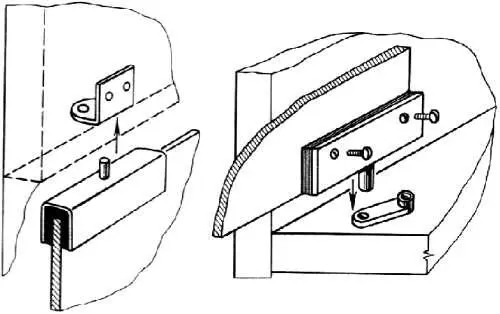

Рис. 58 . Петли для навески стеклянных дверей

Стержневые петли устанавливаются в кромку двери. Эти петли состоят из двух стержней (гладких или с резьбой) и фиксирующего винта. Прочность соединения стержневыми петлями зависит от упругих свойств материала, в который вставляются стержни.

Ломберные петли обеспечивают поворот вокруг оси на 180°. Они состоят из двух пластин, прикрепляющихся шурупами, оси и серьги. Ломберные петли применяют для установки откидных полукрышек столов.

Четырехшарнирные петли – более распространенный тип разъемного соединения. Они состоят из корпуса, планки и установочного винта. Корпус и планку крепят соответственно к двери и стенке шурупами, а соединяют установочным винтом, с помощью которого можно регулировать навеску двери – зазор между дверью и величину выступа боковой стенки.

Четырехшарнирные петли бывают без фиксации и фиксирующими, обеспечивающими плотное примыкание двери к корпусу изделия. Фиксация осуществляется за счет специальных пружин в корпусе петли.

Эти петли обеспечивают надежное и высоко технологичное соединение.

Для установки откидных дверей применяют двухшapнирные (секретерные) петли. Они состоят из пластин и корпуса, которые соединены между собой шарнирно. Пластину крепят к горизонтальной стенке изделия, а корпус крепят к двери.

Для установки ящиков, полок, раздвижных дверей используют направляющие. Они бывают роликовые и телескопические, в виде планок и полозков. Направляющие к стенкам изделий крепят шурупами, гвоздями, скобами или вставляют в пазы стенок. Планки и полозки изготовляют из древесины, металла, фанеры, полимерных материалов. Конструктивно направляющие делят на одинарные и двойные, врезные и накладные.

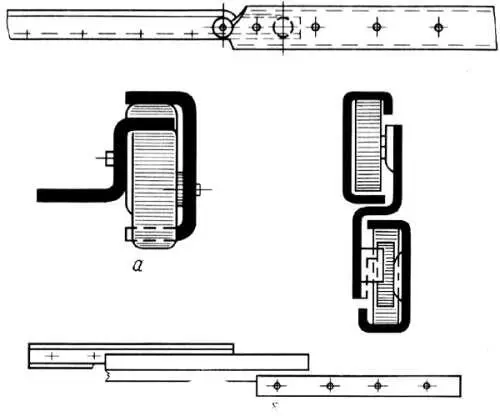

Рис. 59 . Направляющие: а – телескопические; б – роликовые

Телескопические направляющие обеспечивают плавное выдвижение ящика с нагрузкой до 250 Н на всю его глубину. Телескопический механизм состоит из верхней и нижней направляющих и каретки. Верхняя и нижняя направляющие имеют по четыре отверстия под шурупы. Каретка снабжена четырьмя вращающимися роликами, при помощи которых происходит ее движение в направляющих. На верхней направляющей установлен неподвижный упор – ограничитель хода каретки. На нижней направляющей установлен свободно вращающийся ролик, ограничивающий ход направляющей и способствующий легкому перемещению каретки.

Направляющие и каретки изготовлены из листового металла (сталь или алюминиевый сплав), а ролики – из полиэтилена низкого давления или полиамида. Упоры резиновые.
