Второй способ свободен от этого недостатка, но требует изготовления нового рычага (рис. 64- Б ). Его левое плечо будет упираться в винт, позволяющий регулировать положение заслонки.

Динамика разгона будет лучше, если в диапазоне от 1000 до 2000–2500 об/мин плавно нажимать на педаль акселератора.

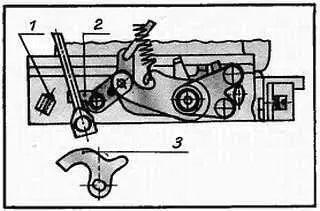

Рис. 64-А. Привод дроссельной заслонки вторичной камеры карбюратора « Озон»:

1— упорный винт; 2— рычаг от карбюратора старой модели; 3— удаленный рычаг вторичной камеры

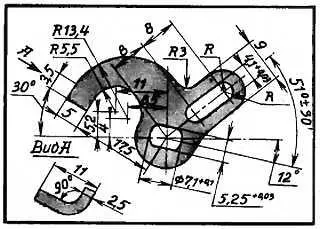

Рис. 64-Б. Оригинальный рычаг для механического привода дроссельной заслонки вторичной камеры

Поверните эмульсионные трубки

Случается, что двигатель ВАЗ-2105 неустойчиво работает на разных режимах даже после обкатки и регулировок. Обнаруживается интересная закономерность: качество работы двигателя зависит от положения эмульсионных трубок. Эти трубки расположены под крышкой карбюратора на межкамерной переборке и имеют четыре ряда отверстий по вертикали: два противоположных ряда — по четыре отверстия и два перпендикулярных им — по два отверстия.

Как правило, эти трубки занимают в своих гнездах произвольное положение. Если же сориентировать их таким образом, чтобы один ряд из четырех отверстий был строго направлен на выходной канал своей камеры (он обозначен направляющим приливом к диффузору карбюратора), то прогретый двигатель начинает работать гораздо устойчивее, повышается его приемистость.

Чтобы добраться до эмульсионных трубок, надо снять корпус воздушного фильтра, крышку карбюратора и вывернуть воздушные жиклеры. После перестановки эмульсионных трубок все детали устанавливаются на место в обратном порядке.

Кислота вместо ацетона

Распылитель ускорительного насоса в карбюраторе «Жигулей» в результате длительной эксплуатации покрывается отложениями настолько, что его не удается очистить ацетоном, как это советует инструкция. Проволока же не проходит из-за резкого изгиба канала. С отложениями успешно справляются несколько капель фосфорной кислоты. Она не взаимодействует с самим металлом, а только с окислами и грязью. Недаром преобразователи ржавчины содержат фосфорную кислоту. Вероятно, в подобных случаях можно воспользоваться и ими.

Эффект маслоотражателя

У «Жигулей» со временем (вследствие износа цилиндра и поршневых колец) через систему вентиляции картера в карбюратор вместе с газами поступает много масла и водно-масляной эмульсии. Это приводит к засорению воздушных жиклеров карбюратора, отказу пневматического клапана системы холостого хода, в который масло попадает из впускного коллектора, а также к образованию нагара в камере сгорания и лишнему расходу масла. Чтобы устранить эти неприятности, переделайте систему вентиляции следующим образом. Между крышкой 1 (см. рисунок) маслоотделителя и приливом 5 на блоке цилиндров установите выточенную из алюминия дополнительную проставку 3 и маслоотражатель 7 в форме полусферы.

Благодаря увеличению объема маслоотделителя и установки отражателя процесс очистки картерных газов улучшится (рис. 65).

Рис. 65. Переделка маслоотделителя:

1— крышка; 2— шпилька; 3— проставка; 4— паронитовая прокладка; 5— прилив на блоке цилиндров; 6— втулка; 7— отражатель; 8— втулка

Шум исчезнет

В салоне «Жигулей» иногда прослушивается дребезжащий звук, идущий от двигателя по тягам привода дроссельных заслонок.

Чтобы избавиться от шума, разрежьте тягу в моторном отсеке и соедините образовавшиеся концы резиновым (можно дюритовым) шлангом с хомутиками, как показано на рисунке. Для надежного крепления шланга на концах тяги сделайте углубления. Теперь раздражающий звук исчезнет (рис. 66).

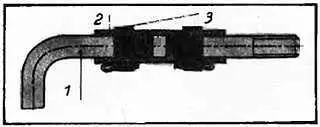

Рис. 66. Разрезная тяга:

1— тяга; 2— новый шланг; 3— хомуты

* * *

Есть и более простое решение. На работающем двигателе снимите с промежуточного рычага пластмассовый наконечник продольной тяги, идущей к валику привода акселератора. Отпустите контрящую гайку и поверните наконечник несколько раз, удлиняя тягу. Периодически прижимая наконечник к шару на промежуточном рычаге, проверьте отсутствие дребезжания в приводе.

Как только тяга удлинится настолько, что шум исчезнет, законтрите наконечник гайкой и установите его на место. На всю операцию уйдет не более пяти минут.

Контроль за воздушной заслонкой

У ВАЗ-2105 нет светового индикатора положения воздушной заслонки, хотя место для установки выключателя для него предусмотрено. Изготовьте из дюралюминия флажок 2 (рис. 67) и наденьте его на ручку привода воздушной заслонки, пропустив трос через вырез флажка.

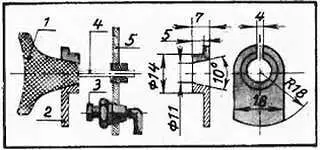

Рис. 67. Устройство для включения светового индикатора положения воздушной заслонки на ВАЗ-2105:

1— ручка; 2— флажок; 3— выключатель; 4— трос; 5— кронштейн

В отверстии кронштейна закрепите выключатель 3 (2101-3803130) такой же, как на стояночном тормозе. В качестве светового индикатора используйте лампочку уровня тормозной жидкости, которая выполняет теперь две функции. Можно установить «свою» лампочку в резервное гнездо, имеющееся в приборном щитке.

Ремонт поплавка

В автомобилях «Жигули» случается отказывает датчик указателя уровня топлива — бак полный, а стрелка стоит на нуле и горит контрольная лампочка. Причина — в повреждении поплавка концом крючка, на котором он подвешен. Поскольку поплавок отдельно от датчика не продают, есть смысл отремонтировать его. Отвернув восемь винтов, крепящих фланец датчика к баку, и отсоединив провода, извлекаем датчик наружу. Снимаем поплавок, сушим его и зачищаем место повреждения шкуркой. Наносим на это место тонкий слой эпоксидного клея, затем через 10–15 минут накладываем маленький кусочек марли и промазываем его сверху этим же клеем. После выдержки в течение 1,5–2 часов клей затвердевает. Ставим поплавок на место, предварительно закруглив напильником конец крючка. Незначительное увеличение веса поплавка после ремонта на работе датчика практически не сказывается.
