А. Савельев - Евроремонт в хрущевке. Кухонная мебель...(Сделай сам №4∙1998)

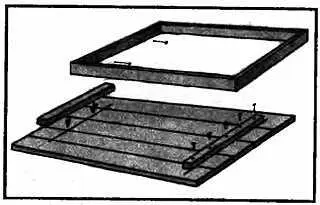

Столешница представляет собой щит размером 110x70 см, собранный из 15-мм досок. Лучше, если щит сплачивают одним из известных способов (шпунтом, на нагелях и т. п.), в крайнем случае можно скрепить хорошо подогнанные друг к другу доски обычными брусками и шурупами. В последнем случае, прежде чем начать окончательно собирать столешницу, необходимо закончить все работы со столом. Дело в том, что окончательное положение крепежных брусков определяется по положению рамки-обвязки. Для этого на ровной поверхности выкладывают столешницу тыльной стороной вверх и на ней устанавливают стол ножками кверху. Выровняв положение стола относительно столешницы (не смещая последней), карандашом наносят метки, обозначающие границы установки крепежных брусков (рис. 5).

Рис. 5

Бруски берут длиной чуть меньшей ширины внутреннего размера рамки и крепят к доскам столешницы с помощью шурупов в заранее просверленных отверстиях. Сечение брусков может быть произвольным (например, 20x30 мм) и определяется только длиной используемых шурупов и возможностями мастера. Там же, на рис. 5, показаны отверстия в рамках и брусках, через которые на шурупах или маленьких болтах столешницу окончательно крепят к столу. Шурупы здесь предпочтительнее, но нужно рассчитать их длину так, чтобы они не вышли с лицевой стороны рамки. В этом случае на светлых поверхностях стола не будет видно ни одной металлической детали, отчего он только выиграет.

Для сидения за таким столом лучше всего подходят обычные табуретки. Комплект из 4-х штук свободно помещается под столом, освобождая площадь, да и сами табуреты, выполненные в одном стиле со столом, прекрасно вписываются в гарнитур. Табурет состоит из 4-х основных элементов: сиденья (2 детали), ножек (4 шт.), верхней и нижней крестовин (по 2 детали). Общий вид, порядок сборки и чертежи деталей табурета показаны на рис. 6, 7, 8 соответственно.

Рис. 6

Рис. 7

Рис. 8

Все детали изготавливают из обрезков доски-дюймовки и аккуратно подгоняют друг к другу по общим размерам и местам соединения. Декоративные пропилы в планках сидений выполняют аналогично отделке в заготовках стола.

Порядок сборки понятен из рис. 7, следует только обратить внимание, что крестовины собираются «в поддерева» на клею и шурупах (пазы для сборки обозначены на рис. 8 «крестом»), с внутренней стороны планок сиденья стамеской выбирают пазы для установки шипов ножек. Как и при сборке стола, здесь применен жесткий стык не только за счет пары «шип-паз», но и за счет верхней крестовины, в пазы которой устанавливают и закрепляют ножки табурета. Так же жестко паз в паз стыкуется с ножками и нижняя крестовина. По опыту советую сначала полностью собрать табурет, тщательно подогнав все детали и выровняв его на ровной поверхности. Для окончательной сборки следует использовать медленно твердеющий клей (столярный, «эпоксидка» и т. д.). Собрав табурет на клею, его следует перевернуть вверх ножками, выровнять планки сиденья и шурупами привинтить их к верхней крестовине. Затем все соединения дополнительно фиксируют мелкими гвоздиками с утапливанием шляпок. Готовый табурет ставят на ножки и сушат под грузом. И еще одно замечание. Если вы впервые беретесь за подобную работу, то лучше делать каждый табурет отдельно.

При хороших навыках и опыте предпочтительнее готовить одинаковые детали сразу на весь комплект.

Теперь о шкафах (общий вид на рис. 9), хотя назвать их так можно довольно условно, так как по глубине они значительно отличаются от ГОСТов.

Рис. 9

Скорее это комбинированные, полузакрытые полки со сдвижными дверками, что позволяет не только просто их открывать, но и быстро изменять интерьер в случае необходимости. На рис. 10 показаны некоторые варианты, которые формируют простым смещением дверок в нужную сторону.

Рис. 10

Основу шкафа составляет досчатая рама, собранная на открытых шипах, обеспечивающих одновременно прочность, декоративность и простоту сборки. В глухих пазах боковых стоек закрепляют среднюю полку. На передних кромках горизонтальных досок-полок фальц: на верхней доске— снизу, на нижней— сверху, а на средней — и сверху и снизу. Фальцы являются «дорожками» для перемещения по ним раздвижных дверок.

Сразу надо оговориться, что здесь дается вариант, когда нет возможности выбрать фальц с помощью электроинструмента. При работе с ручным инструментом приходится сначала выбрать открытый фальц, а после установки дверок его закрывают специальными рейками. Если же есть возможность использовать специальный электроинструмент, то придется провести небольшой пересчет полок по ширине и с учетом этого размечать и прорезать фальцы. Придется немного изменить и порядок сборки— окончательная сборка должна проводиться с уже готовыми и установленными в фальцы-дорожки дверками.

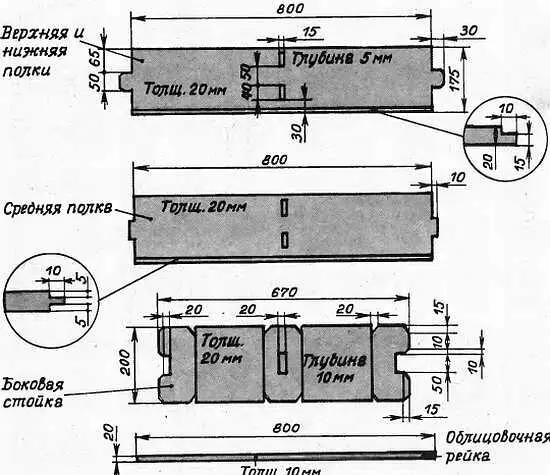

Чертежи деталей основы шкафа (рис. 11) даны на случай ручного изготовления как более доступного для начинающих самодельщиков.

Рис. 11

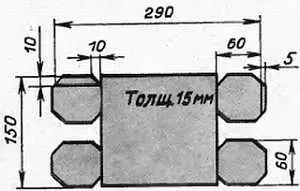

Там же даны размеры реек, закрывающих фальцы после сборки. С внутренних сторон верхней и нижней полок и с обеих сторон средней полки выбирают глухие пазы для установки декоративных вертикальных распорок (рис. 12).

Рис. 12

Порядок сборки (без дверок) показан на рис. 13.

Рис. 13

При наличии всех необходимых деталей можно окончательно собрать основу шкафа в указанном виде, а затем устанавливать дверки.

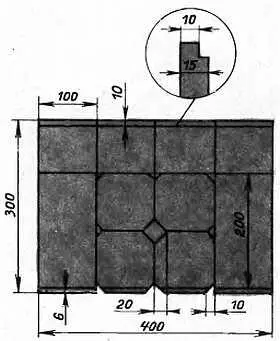

Дверки изготавливают из дощечек шириной 100 мм и толщиной 15 мм. Размеры дверки и ее деталей указаны на рис. 14.

Рис. 14

Хотя выбор дверки из 4-х отдельных дощечек более трудоемкий, чем из 2—3-х или же цельного куска древесины, фанеры и т. п., но сделать это необходимо. При такой технологии исключено коробление готовых дверок, да и декоративная отделка выполняется проще и чище — сначала размечают и выпиливают каждую планку, а окончательный рисунок получают при сборке. До сборки необходимо выпилить и шипы на торцах планок (см. рис. 14 в круге-сноске). Сборку в щит можно проводить любыми из известных способов. Для гарантированной прочности с внутренней стороны планок выбирают пазы, в которые при сборке укладывают на клею небольшие рейки (рис. 15).
