Шнуры и вилки исправны. Теперь внимательно всмотритесь во «внутренности» ПТ и легко узнаете «старых знакомых». Вот ГГ, занимающая треть корпуса, вот соединенный с ней согласующий трансформатор. Появился силовой трансформатор. Он понижает напряжение электросети на входе в выпрямитель. А регулятор громкости (переменный резистор) стал сдвоенным. Ведь он регулирует громкость нескольких каналов.

И еще на один элемент схемы, которого нет в АГ, следует обратить внимание. Это — переключатели. Они включают электросеть я переключают каналы ПТ. Переключатели часто бывают источником многих бед.

Переключатели.В давних выпусках ПТ применяли поворотные (галетные) переключатели (рис. 20).

Рис. 20. Переключатель двухплатный галетный (поворотный) типа ПГГ:

а — в сборе; б — плата; в — поджатие лепестка контакта; 1— стяжка; 2— плата (галета); 3— ось; 4— насадка металлическая; 5— рукоятка пластмассовая, 6— контакт удлиненный; 7— контакт секторный; 8— контакт укороченный; 9— отвертка

Галетный переключатель состоит из основания, на котором закреплены платы из гетинакса. В зависимости от необходимого числа контактов их может быть от одной до пяти. В ПТ, имеющем три канала, используют две платы на три положения. Плата состоит из двух частей. На неподвижной части закреплены 12 металлических контактов. Причем три из них удлинены (каждый четвертый). Подвижная часть платы жестко скреплена с осью. На ней установлены три симметрично расположенных сектора. Каждый сектор имеет выступ. При повороте оси каждый выступ выходит между губками одного из коротких контактов. Остальная часть сектора доступна только для данных контактов. При выключенном положении выступы замкнуты длинными контактами. К неподвижным контактам припаяны провода, замыкание и размыкание которых переключателем обеспечивает включение и выключение программ. Схема подсоединения проводов достаточно сложна и едва ли доступна неподготовленному мастеру.

При длительном пользовании переключателем губки неподвижных контактов несколько расходятся и контакт исчезает или становится некачественным. При этом есть программы, которые совсем не включаются или их звучание сопровождается шумом и треском. Губки можно осторожно подогнуть, нажимая на них отверткой. Это легко сделать на верхней плате. Для нижней платы возьмите тонкую отвертку и, введя ее между платами, проделайте то же самое. Разбирать переключатель — дело сложное. Зачищать контакты нельзя, т. к. на них нанесено специальное покрытие.

Маркировка старых галетных переключателей — ПГ. Далее следует порядковый номер разработки. Современная система обозначений сложнее. Она содержит еще указание материала плат: Г — гетинаксовая, К — керамическая. Далее цифра с буквой П указывает число рабочих положений. Затем следуют буквы и цифры, характеризующие еще ряд параметров переключателей. Для ПТ используют переключатели ПГГ.

Если ваш ПГ плохо работает и вам удалось добыть новый, его можно поменять. Для этого снимите с осей рукоятки ПГ и регулятора громкости. Выверните шурупы и откройте заднюю стенку ПТ. Вывернув несколько винтиков, отделите печатную плату от корпуса. Повернув плату, отвинтите гайку, соединяющую ее с ПГ. Осторожно, чтобы не порвать провода, извлеките переключатель. Теперь остается самое сложное. Перепаяйте провода со старого ПГ на новый, не перепутав их. Соедините проводками те неподвижные контакты, которые соединены на старом ПГ. Не ошибитесь! Если вас не страшит эта процедура, то дерзайте!

В некоторых первых ПТ («Маяк») рукоятка ПГ расположена под прямым углом к его оси и выведена на переднюю панель ПТ через боковое отверстие (рис. 21).

Рис. 21. Приемник трехпрограммный « Маяк» (№ 0317106):

1— рукоятка переключателя; 2— рукоятка регулятора громкости; 3— шнур электросети; 4— шнур радиотрансляционной сети; 5— переключатель двухплатный галетный; 6— регулятор громкости (резистор сдвоенный переменный); 7— трансформатор согласующий; 8— головка громкоговорителя; 9— корпус; 10— стенка задняя пластмассовая; 11— трансформатор силовой

Бывает, что пластмассовая рукоятка ломается или отваливается и металлическая насадка оказывается недоступной для пальцев. Самый простой и неудобный выход — переключать программы узкогубцами, ухватив ими обломок рукоятки или насадку. Удобнее надеть на обломок рукоятки или насадку металлическую трубку подходящего диаметра и длины и вращать ею ось переключателя. А можно выпилить в пластмассовой панели отверстие, обнажающее насадку, и двигать ее пальцами. Обозначения программ при этом следует перенести на целую часть панели несколько правее, например, нарисовав их на бумаге и наклеив.

Вот насколько не продумано управление переключателем программ в ПТ «Маяк» по сравнению с ПТ «Аврора» (рис. 22). На рис. 21 и 22 показаны лишь те узлы ПТ, конструкция и назначение которых понятны неподготовленному мастеру.

Рис. 22. Приемник трехпрограммный « Аврора» (0820331):

а — компоновка узлов на панелях; б — вид спереди (часть); 1— шнур радиотрансляционной сети; 2— уровень чувствительности (резистор) II программы; 3— переключатель двухплатный галетный поворотный типа ПГГ; 4— уровень чувствительности (резистор) III программы; 5— регулятор громкости СП-III (сдвоенный переменный резистор); 6— розетка магнитофона; 7— головка громкоговорителя; 8— трансформатор согласующий; 9— конденсатор электролитический К50-3 (500, 25 В); 10— шнур электросети; 11— спецвилка; 12— трансформатор силовой; 13— стенка задняя; 14— рукоятка регулятора громкости; 15— рукоятка переключателя двухплатного галетного поворотного типа ПГ; 16— корпус

В современные ПТ ставят кнопочные переключатели. Их два: ПКн41 для включения электросети и ПК2 для переключения программ.

Переключатель ПКн41 (рис. 23) имеет два фиксированных положения кнопки.

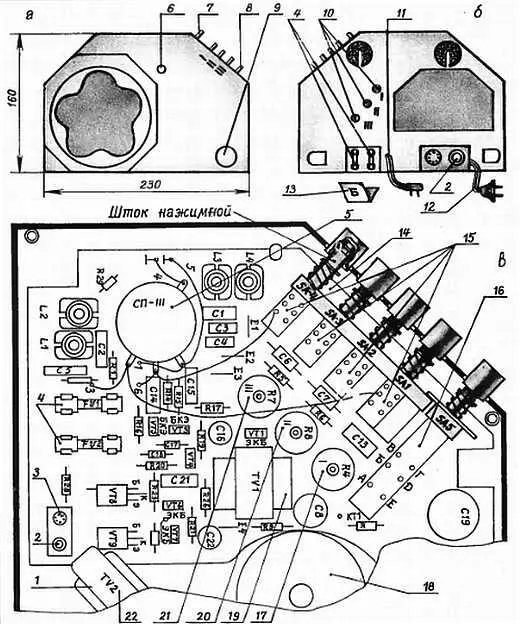

Рис. 23. Приемник трехпрограммного проводного вещания « Веспер ПТ305», ГОСТ 18286-88 по ТУ 4.074.00.000 (№ 13092):

а — вид спереди; б — вид сзади; в — электромонтажный чертеж платы (частичный); 1—трансформатор силовой; 2— держатель плавкой вставки (предохранитель электросети); 3— гнездо для подключения магнитофона на запись; 4— плавкие вставки (предохранители) радиотрансляционной сети; 5— регулятор громкости СП-III (сдвоенный резистор); 6— светодиод; 7— кнопка включения электросети; 8— кнопка включения первой программы без электроусиления; 9— рукоятка регулятора громкости; 10— рукоятки регулировки чувствительности на первой, второй и третьей программах (резисторы); 11— шнур подключения радиотрансляционной сети; 12— шнур подключения электросети; 13— крышка плавких вставок радиотрансляционной сети; 14— печатная плата; 15— ячейки переключателя кнопочного типа П2К включения программ; 16— переключатель кнопочный типа ПКн-41 электросети; 17— резистор регулировки чувствительности первой программы; 18— головка громкоговорителя; 19— трансформатор согласующий; 20— резистор регулировки чувствительности второй программы; 21— резистор регулировки чувствительности третьей программы; 22— трансформатор силовой
