Разрезку труб в условиях индивидуального строительства производят труборезом или ножовкой.

Торец трубы после отрезки должен быть перпендикулярен трубе, в противном случае нарезка резьбы на нем будет затруднена. Разрезка труб ножовкой не только малопроизводительна, но она не обеспечивает перпендикулярность торца к трубе.

При разрезке труб труборезом торец будет перпендикулярен трубе, что обеспечивается самой конструкцией трубореза. При работе труборезом резание производится роликовым ножом. Врезаясь, он раздвигает металл, не отделяя его от трубы. В результате в месте разрезки остаются утолщения, которые удаляют наждачным камнем или напильником. В целом разрезка труб труборезом не связана с приложением больших физических усилий и значительно менее трудоемка даже с учетом времени, затраченного на последующую обработку торца трубы.

Роликовые труборезы для разрезки труб до Ду-50 (2") выпускаются промышленностью и имеются в продаже в розничной торговле. Общий вид трубореза представлен на рис. 15, а. Труба при разрезке ее труборезом опирается на два опорных ролика 1 и прижимается к ним роликовым ножом 2. Врезание роликового ножа в тело трубы производится за счет подачи, осуществляемой винтом 3 . На рис. 15, б представлена конструкция роликового ножа.

Рис. 15. Труборез для разрезки труб диаметрами от Ду-15до Ду-50:

а— конструкция трубореза; 1— опорные ролики; 2— роликовый нож; 3— подающий винт; б— конструкции роликового ножа

Разрезку труб труборезом осуществляют в следующей последовательности. Сначала закрепляют трубу в прижиме и устанавливают труборез в месте отрезки. Место отрезки не должно иметь вмятин, изгиба, овальности и других пороков. Потом подводят роликовый нож 2 к поверхности трубы так, чтобы от роликового ножа остался неглубокий след. После этого делают 2–3 оборота труборезом вокруг трубы. Убедившись, что на трубе осталась кольцевая канавка, можно продолжить дальнейшую разрезку трубы.

Работа труборезом при закреплении трубы в прижиме представлена на рис. 16.

Рис. 16. Разрезка трубы труборезом при закреплении трубы в прижиме

В случае, если при вращении трубореза будет образовываться не кольцевая, а винтовая канавка, разрезку трубы необходимо прекратить и выяснить причину. Чаще всего причиной является нецилиндричность трубы.

Разрезка ножовкой требует значительных физических усилий, времени и практически не обеспечивает перпендикулярность торца трубы к ее поверхности. Труборезов для резки труб диаметрами более Д у-50 промышленность для широкого употребления не выпускает.

Если приобрести труборез не представляется возможным, для получения перпендикулярною торца трубы при отрезке ножовкой, можно рекомендовать следующий прием. На трубу надо навернуть лист бумаги, совместив кромку листа с местом отреза, отчертить по обрезу листа бумаги на трубе окружность. И уже по ней произвести отрезку. Резку труб ножовкой можно производить и в слесарных тисках, зажимая трубу в специально изготовленных вкладышах, как это показано на рис. 17.

Рис. 17. Разрезка трубы ножовкой в слесарных тисках с применением вкладышей.

Как было отмечено выше, труба при разрезке должна быть закреплена в прижиме. Прижимы для закрепления труб диаметрами от Д у-15 до Д у-50 имеются в розничной торговле. Общий вид прижима представлен на рис 18.

Рис. 18. Прижим для закрепления труб диаметрами Д у-15до Д у-50

1— основание; 2— направляющие колонки; 3— подвижная призма; 4— подающий винт

Нарезают трубные резьбы ручным требным клуппом или плашками (лерка — устаревшее название плашки). Общий вид трубного раздвижного клуппа для нареза резьбы от Тр 1/2" до Тр 2" представлен на рис. 19.

Рис. 19.Трубный раздвижной клупп для нарезания резьбы от Тр 1/2"до Тр 2"

1— плашки; 2— планшайба; 3— пазы фиксации планшайбы; 4— резьба для смещения фиксатора; 5— откидной фиксатор; 6— выдвижные направляющие сухари

Нарезание резьбы трубным клуппом производится четырьмя раздвижными плашками 1 , выполненными в виде резцов. Плашки имеют номер, который должен при установке соответствовать номеру, выбитому на корпусе трубного клуппа. Выступающие штифты плашек при сборке входят в спиральные канавки планшайбы 2 . При повороте планшайбы плашки одновременно сближаются или раздвигаются. Планшайба имеет две прорези, в которые в зависимости от нарезаемой резьбы входит откидной фиксатор 5 . Учитывая, что прорезка на трубе полного профиля резьбы производится в несколько приемов, конструкцией клуппа предусмотрено перемещение фиксатора по резьбе оси 4 .

Окончание процесса нарезания резьбы (образование полного профиля) должно контролироваться по круглой резьбовой плашке. В случае, если приходится контролировать по муфте или иному резьбовому гнезду, необходимо помнить, что между резьбой на трубе и резьбой на муфте должен быть зазор, который при сборке для герметизации соединения заполняют подметочным материалом. На обратной стороне клуппа имеются выдвижные направляющие сухари 6 , положение которых определяется диаметром трубы.

Трубная резьба Тр 1/2" и Тр 3/4" имеет шаг резьбы 14 ниток на 1". При нарезании этих резьб планшайба фиксируется пазом с обозначением указанной резьбы. Трубная резьба Тр 1", Тр 1 1/ 4", Тр 1/2" и 2" имеет шаг резьбы 11 ниток на 1". При нарезании этих резьб планшайба фиксируется другим пазом.

Промышленностью выпускаются три комплекта плашек по 4 штуки в каждом комплекте: комплект № 1 для нарезания резьб Тр 1/2" и Тр 3/4"; комплект № 2 для нарезания резьб Тр 1" и Тр 1/4"; комплект № 3 для нарезания резьб Тр 1 1/ 2" и 2".

Другим более распространенным способом является нарезание резьбы круглыми плашками. Шашки для нарезания резьбы Тр 1/2", Тр 3/4", Тр 1 1/ 4" и Тр 1/2" выпускаются промышленностью и имеются в продаже.

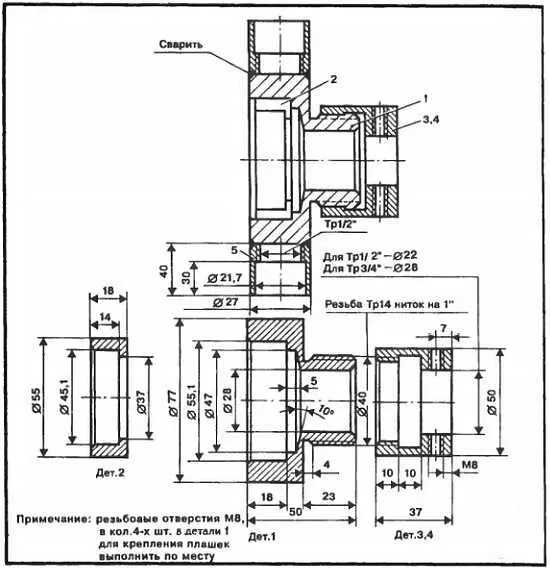

Круглые плашки устанавливают в специальные плашкодержатели. Существуют две конструкции плашкодержателей: с устройством для облегчения нарезания заходной части резьбы и без него. Конструкция плашкодержателя с устройством для облегчения нарезания заходной части резьбы представлена на рис. 20.

Рис. 20. Плашкодержатель со сменными деталями для крепления плашек Тр 1/2"и Тр 3/4"
