1— корпус; 2— переходное кольцо для плашки Тр 1/2"; 3— переходная направляющая втулка для нарезания резьб Тр 1/2"; 4— переходная направляющая втулка для нарезания резьб Тр 3/4"; 5— гнезда для вворачивания ручек

Плашкодержатель рассчитан на установку в нем плашек с резьбой Тр 1/2" и Тр 3/4", которые имеют одинаковый шаг резьбы — 14 ниток на 1". Плашку с резьбой Тр 3/4" устанавливают непосредственно в корпус 1 плашкодержателя, а плашку с резьбой Тр 1/2" ввиду того, что она имеет меньший диаметр, устанавливают в переходное кольцо 2 . На резьбовой конец корпуса плашкодержателя навинчивается направляющая втулка 3 , в которой имеется 4 болта для закрепления ее на трубе. Шаг резьбы направляющей втулки, как и шаг резьбы плашек, — 14 ниток на 1". В комплект плашкодержателя входят две направляющие резьбовые втулки с отверстиями под трубы Ду-15 и Ду-20.

При нарезании резьбы труба закрепляется неподвижно в прижиме. Резьбовая втулка 3 на 3…5 оборота вывертывается из корпуса плашкодержателя, и в таком виде приспособление надвигается на трубу до упора конца трубы в резьбовую плашку. После закрепления резьбовой направляющей втулки на трубе (с помощью четырех болтов, имеющихся в ней), плашкодержатель проворачивается на 2–3 оборота. В этот момент происходит принудительная подача резьбовой плашки на трубу, в результате чего на трубе нарезаются первые 2…3 нитки резьбы. Дальнейшее нарезание резьбы на трубе происходит при освобожденной от закрепления резьбовой направляющей втулки 3 .

На рис. 21 представлены плашкодержатели для крепления круглых плашек с резьбой Тр 1", Тр 1 1/ 4", Тр 1 1/ 2". Эта конструкция плашкодержателей не имеет устройства для принудительной подачи плашки на нарезаемую трубу. Их направляющие втулки выполнены заодно с корпусами плашкодержателей.

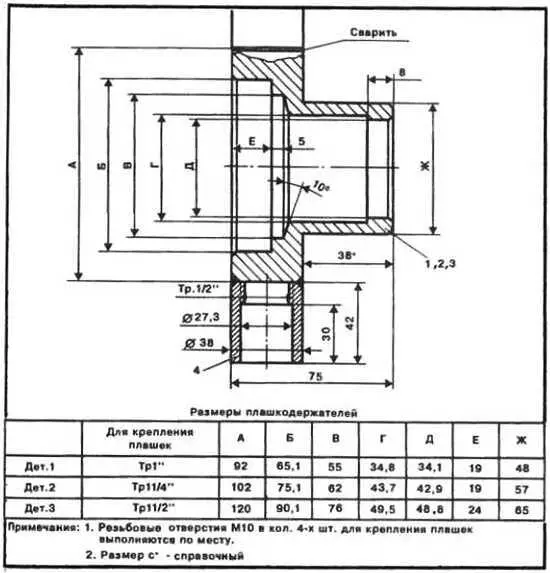

Рис. 21. Плашкодержатель для плашек Тр 1", Тр 1 1/ 4", Тр 1 1/ 2"

1— корпус для плашек Тр 1"; 2 — корпус для плашек Тр 1 1/4"; 3— корпус для плашек Тр 1 1/2"; 4— гнездо для вворачивания ручек

Если плашки для нарезания резьб недостаточно остры, в силу чего нарезание заходных ниток резьбы затруднено, целесообразно большую часть профиля резьбы нарезать раздвижным клуппом, после чего калибровать нарезку круглыми резьбовыми плашками. Плашки раздвижного клуппа выполнены по принципу токарного резца, и в том случае, сети режущая грань не имеет сколов, режущая способность может быть восстановлена благодаря заточке грани. При этом необходимо следить, чтобы величина удаленного металла с плашек в одном комплекте была ровной. Заточка круглых пташек в условиях даже мастерской невозможна, так как для этого необходимо специальное оборудование и специальный абразивный инструмент. Предложенный метод хотя и снижает производительность труда, но сохраняет работоспособность круглых плашек.

При нарезании резьбы в качестве смазывающей и охлаждающей жидкости целесообразно использовать жидкое масло любой марки.

Вращение клуппа при нарезании резьбы должно производиться только по часовой стрелке. Вращение клуппа в обратную сторону приведет к выкрашиванию режущих кромок. Для снятия клуппа с нарезанного конца трубы необходимо развести плашки.

Нарезание резьбы круглыми плашками должно производиться вращением плашкодержателя как по часовой, так и против часовой стрелки.

Готовая резьба не должна иметь рваных ниток или неотделившейся стружки.

Гибка труб при производстве санитарно-технических работ является одной из основных слесарных операций. От низкого качества работ страдает как внешний вид сооружаемых систем, так и их доброкачественность.

Труба, а это особенно заметно на отводе в 90°, согнутая без трубогиба или иного приспособления, имеет, как правило, неряшливый вид. В месте изгиба она не должна изменять своего цилиндрического профиля, так как это ведет к уменьшению ее проходного сечения. Продольный электросварной шов трубы в момент изгиба может разгерметизироваться, если радиус изгиба будет меньше стандартного или если электросварной шов будет расположен неправильно.

Как было сказано выше, гибка труб диаметрами от Ду-15 до Ду-25 может производиться на ручном трубогибе в холодном состоянии, а гибка больших диаметров — на трубогибе с механическим приводом или в горячем виде с заполнением внутренней полости трубы песком. Опыт сооружения таких систем в сельском доме показывает, что необходимость в гибке труб диаметрами более Ду-25 практически отсутствует.

Для гибки труб диаметрами от Ду-15 до Ду-25 промышленность выпускает ручные трубогибы. СТВ-1/2" — для гибки труб диаметром Ду-15; СТB-3/4" — для гибки труб диаметром Ду-20; CTB-1" — для гибки труб диаметром Ду-25.Если нет возможности купить трубогиб, то его можно изготовить в условиях ремонтной мастерской. На рис. 22 представлены чертежи трубогиба для гибки труб диаметрами Ду-15, Ду-20 и Ду-25. Комплект сменных деталей, входящий в комплект трубогиба, позволяет производить гибку труб всех трех указанных диаметров.

Рис 22 (1). Трубогиб для гибки труб в холодном состоянии диметрами Ду-15, Ду-20и Ду-25:

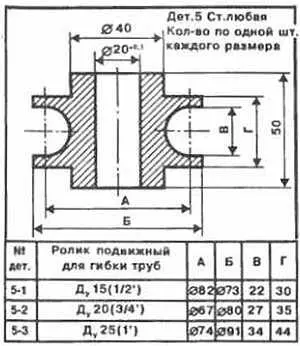

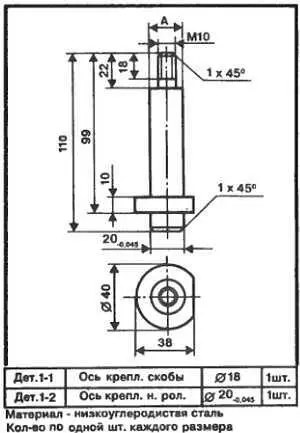

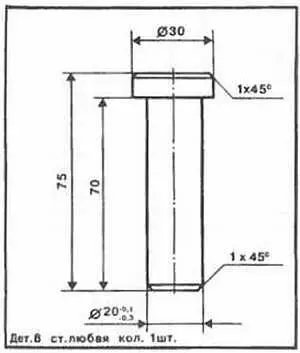

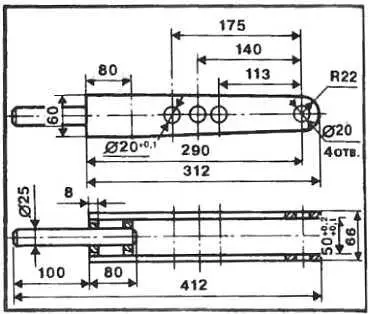

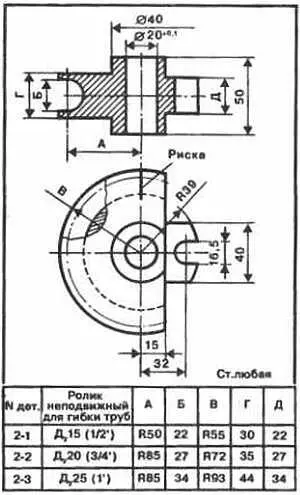

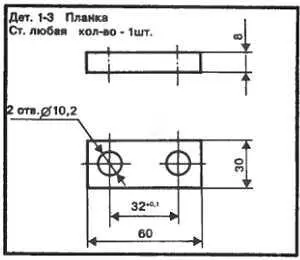

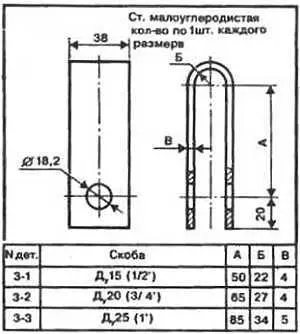

1— основание в сборе; 1–1— ось креплении скобы; 1–2— ось крепления неподвижного ролика; 1–3— планка; 2–1— ролик неподвижный для гибки труб Ду-15; 2–2— ролик неподвижный для гиЧжи труб Ду-20; 2–3 — ролик неполлижний для гибки труб Ду-25; 3–1— скоба под трубу Ду-15; 3–2— скоба под трубу Ду-20; 3–3— скоба пол трубу Ду-25; 4— водило в сборе; 5–1— ролик подвижный для гибки труб Ду-15; 5–2— ролик подвижный для гибки труб Ду-20; 5–3— ролик подвижный для гибки труб Ду-25; 6— ось подвижного ролика

Рис 22 (2).

Рис 22 (3).

Рис 22 (4).

Рис 22 (5).

Рис 22 (6).

Рис 22 (7).
