Рис. 9. Движение воздуха в комнате как функция от места установки отопительного прибора:

а— у окна без подоконника или ниши; б— у окна с подоконником или нишей; в— у внутренней стены

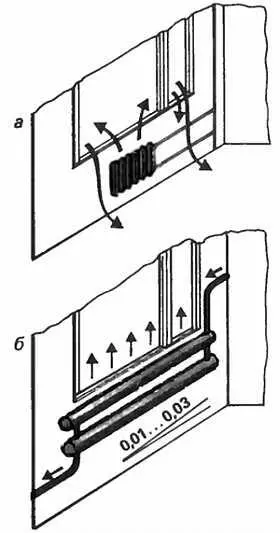

Рис. 10. Проникновение холодных потоков из окна в зависимости от длины отопительного прибора:

а— радиатор с малым количеством секций; б— регистр

На рис. 11 видно, что предпочтительно смонтировать с промежутком пару чугунных радиаторов, чем один, например, в 20 секций. Встречные тепловые потоки словно гасят друг друга. Вот, в частности, почему при заводской группировке радиаторы имеют 7…8 секций. Это «золотое» количество: свыше упадет коэффициент теплоотдачи радиатора.

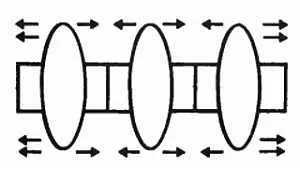

Рис. 11. Тепловые потоки в радиаторе

Но в тех местах жилищ, где происходит завоздушивание части секций чугунных радиаторов, следует уменьшить число секций до 2..3. Это делают, когда нет возможности установить на радиатор в его верхней, самой удаленной от стояка части обычный настенный кран (рис 4, д ) для выпуска воздуха (рис. 4, в, г ; 5) Чугунный или чугунные радиаторы из 2…3 секций подсоединяют непосредственно к стояку или стоякам. Последовательное соединение радиаторов а условиях завоздушивания допустимо лишь при наличии монтажа на самом удаленном от стояка радиаторе настенного крана

В кустовых индивидуальных системах отопления (рис. 1) приборы сосредоточиваются вблизи друг друга. Допускается их установка и не под окнами Иногда в комнате с балконным проемом, служащим и окном, скажем, остается смонтировать прибор или приборы лишь у внутренних стен при любой системе отопления

Рис. 12 иллюстрирует зависимость теплопередачи прибора от способа его ограждения. Ниши экономят площадь комнаты, но уменьшают теплопередачу. То же можно сказать о декоративных щитах. Хотя гладкие, высокие, вертикальные поверхности типа шкафа для случая, изображенного на рис. 12, г , даже увеличивают теплопередачу. Стена и шкаф способствуют направленному движению тепловых потоков. Низкую мебель следует располагать не ближе полуметра от отопительного прибора.

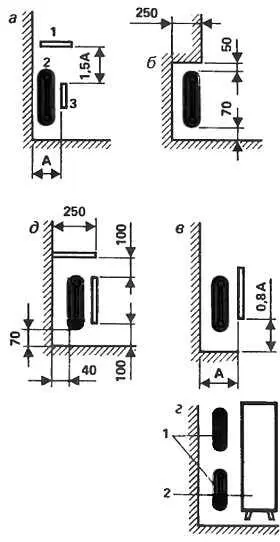

Рис. 12. Зависимость теплопередачи отопительного прибора от его ограждения:

а — специальное декоративное закрытие (принято за 1): 1— горизонтальная доска; 2— радиатор 3— вертикальный щит; б — ниша (1,05); в — вертикальный щит (0,9); г — радиаторы друг над другом (без шкафа — 1,05); 1— радиаторы; 2— шкаф; д — подоконник и щит (1.12)

В остекленных верандах, в тамбурах, у открывающихся даже на веранду дверей нельзя монтировать приборы. Холодные потоки могут заморозить воду в трубах и приборах, предположим, ночью, когда прекратите топить. Вообще трубы и приборы должны быть не закрыты мебелью, особенно в местах соединений, чтобы вовремя заметить течь. И пускай не успокаивает мысль, что в одноэтажном доме без погреба некого заливать. Во-первых, течь создаст сырость под полом; во-вторых, отопительная система частично опорожнится, циркуляция воды прекратится и возможно вскипание оставшейся…

Сцепку из 2…3 радиаторов правильнее «не разводить» по комнатам. Деление сцепки стеной допускается для коридоров, кладовой, санузла и т. п.

Конструкция

Батарея, или радиаторная печь, как ее раньше называли, состоит из секций (рис. 13). Последние бывают одно-, двух- и многоколонные, имеющие эллиптическое сечение и единый монтажный присоединительный размер в 500 мм. В радиаторах давнего производства этот размер поднимался до 1000 мм. Еще во многих домах стоят радиаторы марки «Польза» и «Нерис» такой высоты. Технические характеристики выпускаемых радиаторов приведены в табл.1.

Примечания: I.Квадратный метр — это физический показатель площади поверхности нагрева. 2.Эквивалентный квадратный метр (экм) — это теплотехнический показатель. Он равен площади поверхности нагревательного прибора, отдающей в 1 ч 435 ккал теплоты при разности средней температуры теплоносителя и воздуха 64,5 С и расходе воды в приборе 17.4 кг/ч по схеме сверху вниз. 3.Объем в литрах указан из расчета на 1 экм. Вот как можно подсчитать вместимость секции в литрах, например, для радиатора марки M-140AO: 0,35 экм х 4.1 л = 1,435 л.

Именно снятыми с производства и с эксплуатации радиаторами после тщательной промывки на принципе противотока можно оснащать индивидуальные дома, душевые, в сельской местности и на садовых участках. В ДЭЗах, РЭУ, ЖЭУ городов и поселков такие радиаторы долго валяются у подъездов и на свалках металлолома, пока их не вывезут в переплавку.

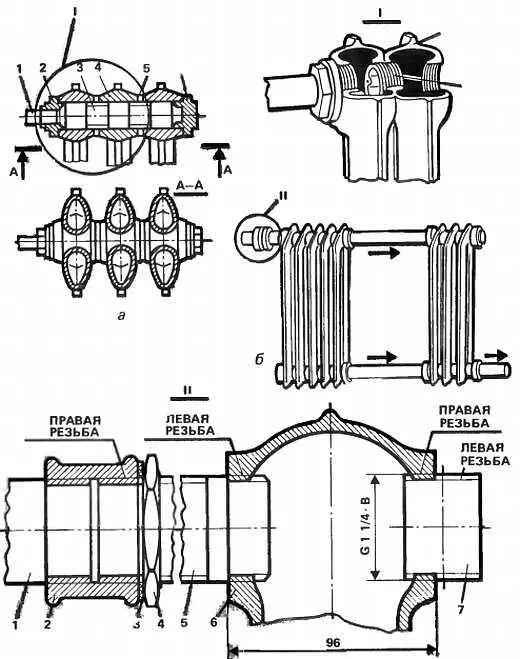

Рис. 13. Чугунные радиаторы:

а — конструкция: 1— труба подводки; 2— проходная пробка; 3— ниппель; 4— секция; 5— прокладка; 6— глухая пробка;

б — радиаторы в сцепке: 1— труба подводки с резьбой G1 1/4*В; 2— муфта; 3— уплотнение; 4— контргайка; 5— сгон; 6— бобышка секции; 7— ниппель

Все радиаторы состоят из секций. Каждая секция имеет внутренние вертикальные и горизонтальные каналы Благодаря сквозным резьбовым отверстиям и ниппелям из ковкого чугуна секции стыкуются (рис. 13, б ). Название «ковкий» не означает, что чугун обладает теми же качествами, как и сталь, и по нему можно «ахать» молотком. Просто после отливки чугун слишком хрупок, тверд и не поддается обработке инструментом. А ниппель должен быть сторцован и с резьбой, нарезанной снаружи. Чтобы «смягчить» ниппель после отливки, его отжигают в печи, частицы цементации разлагаются. Чугун приобретает пластические качества.

Ниппель — это короткий патрубок. Его резьба делится пополам на правую с одного конца и левую с другого. На ниппель надевают прокладку (рис. 13, а ). Ее можно изготовить из паронита толщиной а 2…3 мм, который размягчен длительным пребыванием в воде. Перед установкой смажьте прокладку смесью графита с олифой или масляной краской. Графит «добудьте» из грифеля обычного черного карандаша. Перед смешиванием грифель размельчите молотком.
