Хуже прокладки из сплошного, не гофрированного, картона. Перед монтажом их отмачивают и проваривают в олифе. Заводские прокладки, как правило, из термостойкой резины. Из любой резины не рискуйте изготавливать прокладки, так как она может отвердеть и потрескаться, что приведет к течи. Но 2…4 прокладки из термостойкой резины всегда можно найти на новом радиаторе. Для их «добычи» отверните пробки и вместо прокладок подмотайте льняную прядь с масляной краской. Для самостоятельного изготовления прокладок примените просечки (рис. 14), «инструмент» из труб подходящего диаметра и шаблоны. Последние можно выпилить из любого твердого материала. Шаблонов должно быть два с отверстием посередине для гвоздика. Сначала обведите, скажем, больший шаблон. Потом его уберите и на место положите меньший, сцентрировав гвоздиком и проведя окружность.

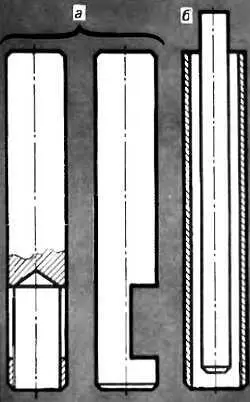

Рис 14. Просечки:

а— глухая; б— сквозная, с выталкивателем

Вместо прокладки на середину ниппеля шириной в несколько миллиметров наматывается асбестовой шнур или скрученная льняная прядь, пропитанная масляной краской, суриковой или графитовой смазкой. Точно столько же намотайте на второй ниппель на тех же смежных сторонах секций. Возникнут ненужные перенапряжения из-за перекоса в двух соединяемых секциях, если на ниппелях будет слишком разное количество уплотнения (рис. 15, а ).

Группировка секции

Ее легче производить вдвоем, а иногда и вчетвером, когда соединяете пару радиаторов. Для группировки двух секций (рис. 15, а ) кладете их на продольные ребра друг около друга так параллельно, чтобы попарно верхние и нижние отверстия насквозь просматривались. Расстояние между секциями должно равняться длине ниппеля. Сами секции хорошо бы уложить на два бруска. Когда ниппелем попытаетесь хотя бы аккуратно захватить первые нитки резьбы в противолежащих отверстиях, то на брусках с меньшей трудностью двигаются секции, и при навыке группировка осуществима одним «старателем». Ниппель на сборку должен подаваться уже с уплотнением, которое служит и мерилом захвата резьб секции. Если ниппель не вкручивается в резьбы, то выясните причину. Возможно, виноваты заусенцы, ржавчина и т. н. Зачистите их. Не возбраняется и легкая смазка первых пар ниток резьбы ниппеля с каждой стороны, но не более. Ибо после полного заворачивания ниппелей они под влиянием напряжения могут самооткрутиться, создав щели для проникания воды.

Осуществив «захват» обоими ниппелями обеих секций, приступайте к следующей операции группировки. Заводите в отверстия секций сразу пару коротких радиаторных ключей (рис. 15, 17). Хуже, когда имеется один ключ. Придется тогда, сделан один оборот ниппелем, вынуть ключ и вставить его во второй ниппель, чтобы ровно настолько же завернуть Только такая последовательность закручивания обеспечит равномерную без перекосов стыковку секций. Конечно, двумя ключами действовать проворнее.

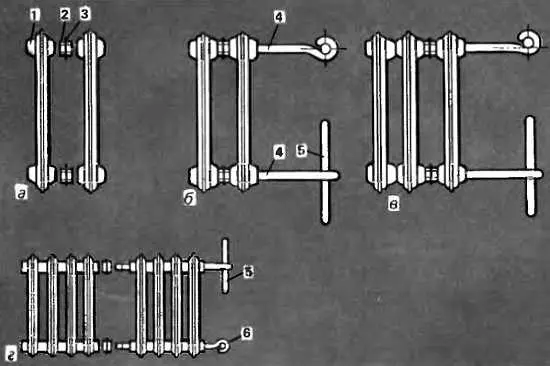

Рис. 15.Группировка секций и радиаторов:

а— захватывание ниппелями на две-три нитки резьб секций; б— окончательное доворачивание ниппелей и стыковка секций; в— подсоединение третьей секции; г— группировка двух радиаторов; 1— секция; 2— ниппель; 3— прокладка; 4— короткий радиаторный ключ; 5— ломик; 6— длинный радиаторный ключ

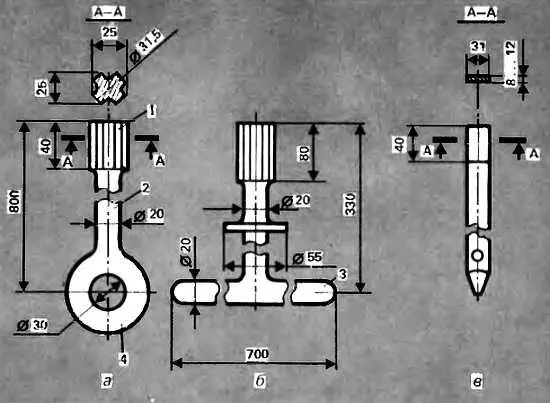

Рис. 17. Ключи радиаторные:

а — длинный ключ для группировки радиаторов; б — короткий ключ для группировки секций; в — ключ, изготовленный из лома; 1— наконечник; 2— остов; 3— рукоятка; 4— закругление для рукоятки

Третью секцию аналогично подсоединяйте к первым двум. На заводах ограничиваются 7…8 секциями в радиаторе, исходя из многих требований.

Самостоятельно группируйте для систем индивидуальной) отопления не более 10 секций в радиаторе, от силы 15. В последнем случае становится понятно назначение длинного радиаторного ключа. Без нет не обойтись, предположим, когда стыкуются не секции, а радиаторы (рис. 15, г ).

Завершают группировку секции вкручивания пробок в нужной комбинации в зависимости or схемы подсоединения к трубам (рис. 7, 8). Пробки делится на проходные и глухие. Проходные, кроме наружной резьбы G 1 1/4-В, имеют и внутреннюю в отверстии (рис. 16, а ), G 1/2-В или G 3/4-В, что соответствует 1/2 труб и 3/4 труб в отмененном обозначении. Глухие пробки без «проходных» сквозных отверстий. Наружная резьба глухих пробок та же, что и у проходных. Оба вида пробок могут иметь правую или левую наружную резьбу, ибо в каждой секции радиатора — два отверстия с левой и два отверстия с правой резьбами G 1 1/4-В. Благодаря тому и стягиваем ниппелями секции.

Рис. 16. Пробки и ниппеля:

а — проходная стальная пробка с самой крупной внутренней резьбой G 1*В; б — ниппель; в — подводка к радиатору; 1— секция радиатора; 2— прокладке; 3— проходная пробка; 4— уплотнение; 5— контргайка; 6— труба подводки с удлиненной резьбой; г — проходная чугунная пробка с минимальной резьбой G 1/2*В, применяемой в радиаторах

Новые заводской сборки радиаторы комплектуются двумя глухими пробками с левой резьбой и двумя проходными пробками с правой резьбой и прокладками для них. Пробки завернуты в секции и на пробках с левой резьбой — маркировка «Л». Для завинчивая пробок желательно применение ключа марки CTД-960 (рис. 18).

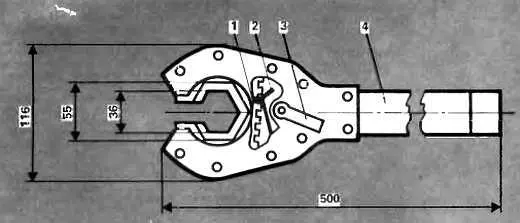

Рис. 18. Ключ для пробок чугунных радиаторов СТД-960 :

1— храповое колесе; 2— собачка; 3— рычажок для реверса ключа при завинчивании и отвинчивании; 4— пустотелая рукоятка

Бывает, что при группировке радиатора отсутствуют какие-либо пробки. Отвернуть без нагрева газовой горелкой пробки из радиатора, бывшего в эксплуатации, практически невозможно. Слишком родственны серый и ковкий чугуны, проникающие друг в друга. И прогрев часто вызывает трещины в окружающем пробку «теле» секции. Это допустимо, если радиатор не предназначен для повторного использования, ибо вывернуть ниппеля и отделить дефектную секцию также не удастся. Есть возможность — выточите нужную пробку на токарном станке. Материал пойдет любой; от чугуна и стали до латуни. Пробка из латуни будет вечная и допустит многоразовое использование. Так как латунь более мягкий металл, чем чугун, то выфрезировывайте или выпиливайте на пробке не шестигранник, а квадрат.
