е) негерметичиость подсоединения патрубка газохода к дымоходу (все щели тщательно замажьте глиной, предварительно введя в нее асбест; при отсутствии заводского патрубка изготовьте слой из листовой стали толщиной не менее 1 мм);

з) неверная установка защитного колпака или дефлектора на оголовке дымохода;

и) приоткрыта заглушка (рис. 27)

3. Уклон трубопроводов в противоположную сторону от нужного.

4. Завоздушенность радиаторов отопления и т. п.

Очистка от накипи

В пресной воде всегда содержатся различные соли в растворенном состоянии. Состав солей определяет жесткость воды. Кипячение вызывает разрушение бикарбонатов (кислые соли угольной кислоты) кальция и магния Они выпадают в виде карбонатов кальция и магния в осадок Возникает пленка накипи, которая, как любой камень, имеет низкую теплопроводность. Накипь в 20 раз хуже проводит тепло, чем чугун. Каждый миллиметр слоя накипи требует на 2..3 % сжигания больше количества топлива, чтобы стенки сосуда довести до нужной температуры.

Признаками накипи является более высокая температура отходящих газов и пониженная температура нагреваемой воды при одном и том же расходе топлива. Кроме того, создается неравномерный температурный режим стенок секций. Это вызывает в них трещины, вытекание воды в топку… Меняйте котел.

Первый способ борьбы с накипью — кислотный. Минеральные кислоты отменно растворяют накипь, но разрушают и металл. Поэтому перед началом кислотного наступления на накипь проверьте, сколько ее осело. Для этого в теплое время года спустите из системы воду, выверните болты и снимите крышки на лобовой и задней секциях (рис. 29, 30). Соскребите с одного из мест внутренней поверхности накипь до металла за каждой крышкой. Обнажится относительная толщина слоя накипи. Закройте крышки. Котел заслуживает промывки и очистки, если этот слой более 1…2 мм.

Для очистки применяют, в частности, раствор ингибированной соляной кислоты. В нее для замедления реакции с чугуном добавляют специальные вещества Можно использовать и 4 %-ный раствор чистой соляной кислоты

Тот или иной раствор заливает в холодный котел и нагревают его до 60…80 °C, выдерживают 20…30 мин до разрыхления накипи. Потом через патрубок обратной магистрали спускают половину раствора и через этот же патрубок подают сжатый воздух от компрессора Бурление должно сорвать накипь. Такой способ отделения накипи называется гидропневматическим и в домашней обстановке сложно осуществить, даже если кислотный раствор заменить антинакинином. Ведь перед заливкой раствора в котел от него следует отсоединить главный стояк и обратную магистраль. К отводу обратной магистрали подводят трубу или резиновый шланг. То или другое должно возвышаться над котлом, чтобы компрессор смог начать действовать после действия раствора на внутренние стенки секций и ниппелей. Для выпуска части раствора перед действием сжатым воздухом резиновый шланг достаточно наклонить, но на трубе у отвода без тройника и вентиля не обойтись… В отводе к главному стояку нужно обеспечить какой-то отражатель, чтобы сжатый воздух не выгнал раствор из котла и т. д.

Безопаснее и не так сложно применение способа выщелачивания накипи. Хорошо бы его провести для всей системы отопления. Вливается раствор кальцинированной соды. Его приготавливают из расчета 20 г соды на 1 л воды. Раствор кипятят 10…20 ч. После охлаждения выпускаете его через трубу опорожнения. Можно еще снять крышки (рис. 28) и металлической щеткой или ершом поскрести доступные поверхности.

Очистку накипи всегда завершайте промывкой. Предпочтительно использование способа противотока: пускайте воду, скажем, через горячую разводящую магистраль в направлении главного стояка, котла…

Очистка от сажи и золы

При охлажденном котле топку освободите от шлака и золы. Скребком и металлическими щетками соскребайте сажу и другие отложения в топке и газоходных каналах. Выньте заглушку и все, что за ней скопилось, после опускания в дымоход, предположим, гири на веревке. Можно поступить и иначе. Но успешнее работу проводить вдвоем. Когда гиря приземлится на дне дымохода, откройте заглушку, выгребите все обвалившееся и привяжите или обвяжите гирю тряпкой. Чем тряпка будет ворсистей, тем чище выметет дымоход. Еще лучше из проволоки сделать ежа. Если к ежу привязать веревку в дополнение к веревке в сторону крыши, то вдвоем, двигая ежом вверх-вниз, быстро очистите дымоход. Понятно, что второй человек периодически тянет веревку через карман (рис. 28) дымохода. Последний прием применим при сравнительно прямолинейном дымоходе.

Теплогенератор «уют»

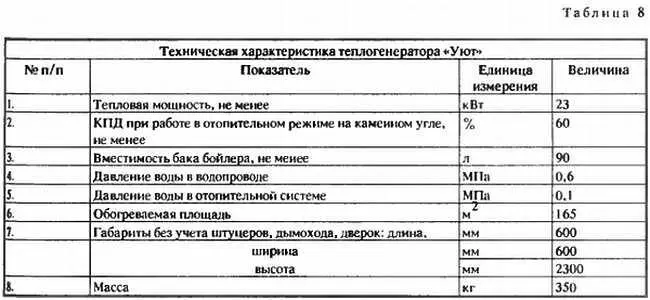

Этот теплогенератор предназначен для отопления жилых помещений, горячего водоснабжения, приготовления пищи и т. п. в домах усадебного типа при наличии в них водопровода (табл. 8).

Теплогенератор (рис. 32) состоит из котла, сушильного шкафа и бойлера. В свою очередь части котла показаны на рис. 32, г . Его стенки сварены из толстостенных стальных листов. Топка рассчитана на применение твердого топлива в виде сортированного антрацита для коммунальных и жилищно-бытовых нужд, кускового каменного угля, брекетированного малозольного топлива, дров.

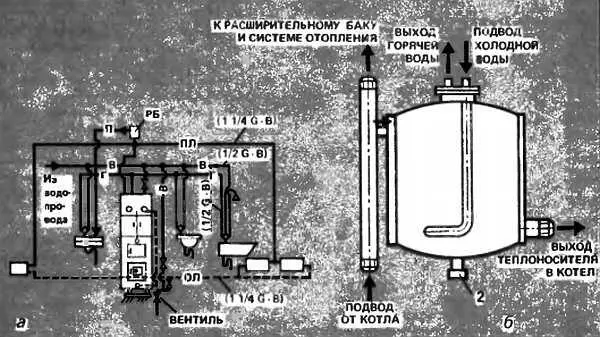

Рис. 32. Система отопления и горячего водоснабжения с теплогенератором типа «Уют»:

а — схема двухтрубной одноэтажной системы отопления и горячего водоснабжения с теплогенератором «Уют»; б — бойлер; в — сушильный шкаф; г — котел; д — термогенератор в сборе; 1— противень; 2— штуцер с пробкой для промывки бойлера; 3— заслонка; 4— газоход; 5— теплоизоляция; 6— колосники; 7— поддон; 8— тройник; 9— воздухозаборник; 10— шуровочная дверца; 11— котел; 12— загрузочная дверца; 13— вентиль; 14— сушильный шкаф; 15— манометрический указатель температуры воды в бойлере; 16— манометрический указатель температуры воды в котле; 17— бойлер в кожухе; В— линия из водопровода; Г— линия трубопровода горячего водоснабжения; ОЛ— обратная линия с охлажденной водой из системы отопления; П— переливная линия води из расширительного бака; ПЛ— подводящая (отопительным приборам горячую воду разводящая линия; РБ— расширительный бак
