7. Котлы типа КЧМ-2М «Жарок-2» рассчитаны на отопление помещений объемом 300–950 м 3. Ясно, что для обогрева максимального объема нужны девятисекционные котлы. Котлы типа КЧМ-2УЭ «Каунас» и КЧМ-2У «Каунас» уже можно использовать в системах водяного отопления помещений объемом 400…1200 м (табл. 5).

Примечания: а)КЧМ-ЗЛ в отличие от КЧМ-ЗМ выпускается без передней намели декоративного кожуха; б)этими котлами можно отопить помещения объемом 400…1300 м 3. Для объема помещений 1300 м 3производятся котлы с 12 секциями при тепловой мощности 72,5 кВт; в)смотрите примечания табл. 4.

Собирают котлы из отдельных секций (рис. 30), как чугунные радиаторы. И внешне секции схожи. Правда, котловые отливаются так, чтобы на стороне, обращенной к полу, возникла полость для топки. Соединяют секции ниппелями, вкручиваемыми в специальные резьбовые отверстия этих секций. Каждый из ниппелей имеет внутреннее отверстие, через которое циркулирует вода между секциями. Наружные поверхности секции с ребрами. После стыковки секций ребра образуют каналы, но которым мчатся продукты сгорания: газы, пламя.

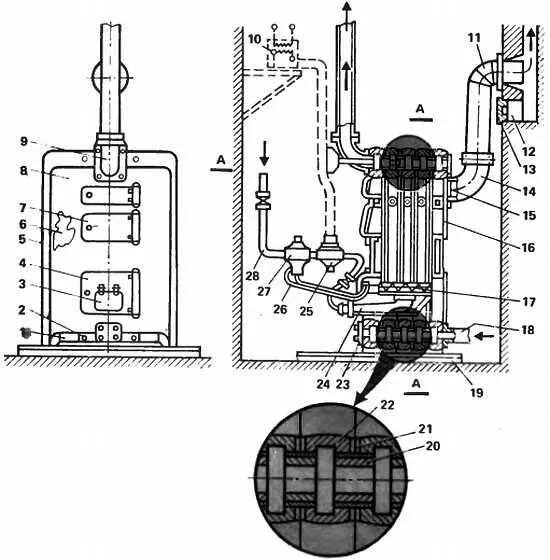

Рис. 30. Переоснащение отопительного чугунного котла под газовое топливо:

1— зольниковый ящик; 2— стяжной болт; 3— дверка поддувала; 4— нижняя дверка; 5— левая стенка кожуха; 6— лобовая секция; 7— верхняя дверка; 8— передняя стенка кожуха; 9— отвод горячей воды; 10— понижающий трансформатор; 11— колено; 12— карман прочистки; 13— заглушка; 14— патрубок газохода; 15— шибер; 16— задняя секция; 17— колосники; 18— патрубок обратной магистрали; 19— теплоизолирующее основание; 20— ниппель; 21— прокладка; 22— средняя секция; 23— крышка; 24— горелка; 25— соленоидный клапан; 26— трубка запальника; 27— электромагнитный клапан; 28— газопровод

Секции делятся на лобовую, средние, заднюю. В лобовой размещаются дверки, ящики зольниковые, воздухосборник, к задней подсоединяют отводы к главному стояку и обратной линии системы отопления, патрубок газохода, воздуховод. Величина тепловой мощности котла зависит от общего количества секций и от их размеров. Выражается она в кВт.

Ящики зольниковые вставляются в специальные замкнутые пространства под топкой. Эти пространства также образованы ребрами секций, которые обеспечивают газоплотность, необходимую для регулировки подачи первичного воздуха. Последняя осуществляется поворотом на определенный угол крышки воздухосборника.

Подключаемые к котлу трубопроводы укладывают с уклоном 1:100 (рис. 3, а ), что способствует выходу воздуха и сливу воды при опорожнении системы.

Установка котла

Должна соответствовать противопожарным требованиям.

1. Котел монтируют, устанавливают в нежилом помещении высотой не менее 2 м, объемом не менее 8.5 м 3.

2. Обязательна вентиляция помещения, обеспечивающая не менее трехкратного обмена воздуха за 1 ч. Естественная вентиляция, для примера, функционирует лишь при температуре выше +5 С на улице. Поэтому для ее побуждения в морозное время года на оголовке вытяжной трубы закрепляется дефлектор (рис. 31).

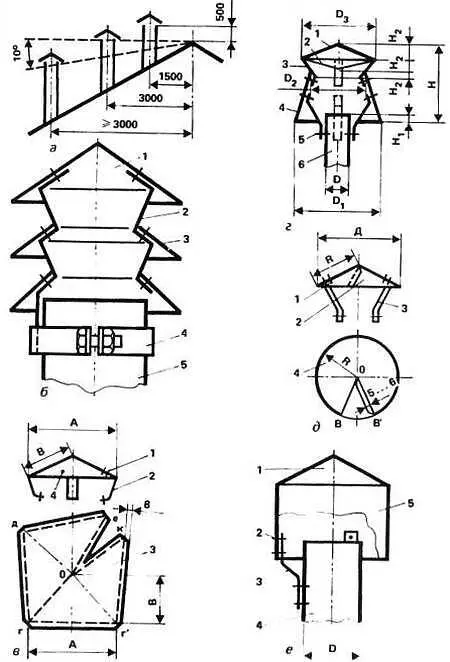

Рис. 31. Дымовые трубы:

а — высота дымовой трубы по отношению к коньку крыши;

б — многоярусный дефлектор: 1— колпак; 2— скрепляющий кронштейн; 3— конус; 4— хомут; 5— асбоцементная дымовая труба;

в — пирамидальный зонт: 1— заклепка; 2— стойка; 3— заготовка колпака; 4— колпак;

г — дефлектор Григоровича: 1— колпак; 2— обратный конус; 3— стойка; 4— диффузор; 5— заклепка; 6— дымовая труба;

д — конический зонт: 1— заклепка; 2— колпак; 3— стойка; 4— заготовка зонта;

е — дефлектор: 1— колпак; 2— заклепка; 3— стойка; 4— металлическая дымовая труба; 5— обечайка

Полезно вентиляционные каналы прокладывать в непосредственной близости от дымоотводящих. Подогрев вентиляционных каналов интенсифицирует вытяжку. Эти каналы прокладывайте без крутых поворотов радиусом не менее 100 мм. На доступном расстоянии от пола для человека среднего роста, скажем, канал должен иметь шибер. Тогда в зависимости от окружающей температуры сможете изменять сечение вентиляционного канала. В некоторых случаях для проветривания помещений бывает достаточно форточного вентилятора.

3. Котел ставят или на специальный фундамент, или прямо на пол в зависимости от качества перекрытия. При деревянном поле место монтажа облицовывают кирпичом, укладываемым на ребро по всей площади основания котла. Кирпичи заменимы стальным листом, положенным на войлок, вымоченный в глине.

4. Пол перед дверками облицовывают стальным листом по асбестовому картону. По фронту лист выстилают не менее чем на полметра за габариты котла, а по бокам — на 0,3 м. И здесь вместо стального листа допустимы кирпичи и даже слой щебенки, огражденный рамкой.

5. Боковые стенки котла от кирпичных стен располагайте на расстоянии 0,4…0,5 м, заднюю стенку — 0,17-0,5 м. Легко возгораемые стены облицовывают асбестом толщиной не менее 3 мм и стальным листом. Замена — кирпичная кладка. По горизонтали эта облицовка пусть выходит за стенки котла на 0,2…0,3 м, по вертикали — на 0,5 м выше уровня крышки.

6. Топливо складируете не ближе 0,5 м от котла

7. Проход между фронтоном котла и стеной разрешается не менее 1 м, а с боков — не менее 0,4 м.

8. Температуря передней и задней стенок котла допустима до 110 °, боковых — до 90° и для пола под котлом — 40…50°.

9. Отопительные приборы рядом с котлом не монтируйте, достаточно тепловыделения котла.

Поступают котлы с завода-изготовителя в магазины обычно в разобранном виде. При покупке котла проверьте его комплектность, хоть это и связано со вскрытием ящиков. На месте установки котла в первую очередь убедитесь в целостности герметизирующей обмазки стыков секций по всему их периметру. Разгерметизированные края промажьте любым теплостойким материалом, скажем глиной или размельченным и размоченным асбестом. Многое зависит от того, как расположен стык: по горизонтали или вертикали.
