Сети внутреннего водопровода прокладывают в помещениях, температура воздуха в которых зимой выше 2 °C. В том случае, если трубопровод прокладывают в помещениях с температурой воздуха ниже 2 °C, необходимо предусматривать мероприятия, предохраняющие трубы от замерзания в них воды. Внутренний водопровод на объекте строительства монтируют в определенной последовательности: в первую очередь укладывают магистральный трубопровод, затем устанавливают стояки и прокладывают подводки к водоразборным точкам. Магистральные трубопроводы прокладывают в первом этаже преимущественно в подпольных каналах, а в подвалах — над полом. В системах водопровода с верхней разводкой трубы прокладывают под потолком верхнего этажа.

При зонном водоснабжении каждая зона имеет свои магистральные линии, которые обычно прокладывают в технических этажах. Классическая прокладка магистральных и разводящих сетей водопровода внутри зданий должна предусматриваться, как правило, открытой. При применении полимерных труб рекомендуется скрытая прокладка труб в бороздах стен и полов.

В пониженных местах магистрального трубопровода ставят спускные тройники. Повороты трубопровода под углом устраивают с помощью фитингов или изогнутых труб. В дымовых и вентиляционных каналах прокладка водопроводных труб не допускается. Чтобы обеспечить нормальную Эксплуатацию, на внутреннем водопроводе устанавливают запорную арматуру вентильного типа: на каждом вводе — для отключения здания; на кольцевой разводящей сети — для отключения отдельных участков, но не более чем полукольца; у основания пожарных стояков; на ответвлениях, питающих пять и более точек; на подводках к смывным бачкам, смывным кранам, водонагревательным колонкам к душам и умывальникам; перед наружными поливочными кранами; перед приборами, аппаратами и агрегатами специального назначения; на всех ответвлениях от магистральных линий водопровода.

Запорно-регулирующую и водоразборною арматуру следует закреплять с помощью самостоятельных неподвижных креплении для устранения передачи усилий на трубопровод в процессе эксплуатации. Водоразборные краны и смесители устанавливают на 250 мм выше бортов раковин и на 200 мм выше бортов моек, считая от борта до горизонтальной оси крана или смесителя; туалетные краны и смесители — на 200 мм выше бортов умывальников; водоразборные краны в банях — на 800 мм от пола. Общие смесители для ванн и умывальников монтируют на высоте 1100 мм, а смесители для ванн и душевых поддонов — на высоте 800 мм от пола до горизонтальной оси смесителей. Душевые сетки устанавливают на высоте 2100–2250 мм от пола до низа сетки, а смесительную арматуру для душей — на высоте 1200 мм от пола. Смывные краны к унитазам располагают на высоте 800 мм от пола до оси крана.

Внутренний водопровод состоит из следующих элементов: ввода водопровода в здание; разводящих сетей трубопроводов; повысительных установок, к которым относятся повысительные насосные, водопроводные баки и резервуары, расположенные внутри здания. В зависимости от схемы подачи воды к водоразборным точкам внутри здания устраивают следующие системы (рис. 32) внутреннего водопровода:

1. Без повысительных насосов, в этом случае подача воды обеспечивается благодаря давлению в наружной водопроводной сети.

2. С повысительными насосами (гидроаккумуляторными баками), в случае автономного водоснабжения.

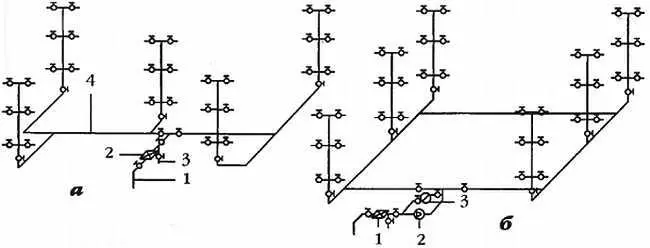

Рис. 32. Схема водопроводной сети:

а — без повысительного насоса; 1— ввод, 2— водомер, 3— спуск, 4— магистральный трубопровод, 5— стояки, 6— подводки; б — с постоянно или периодически действующими насосами; 1— водомер, 2— обратный клапан, 3— повысительный насос

Системы водопровода без повысительных насосов используют в тех случаях, когда водопроводная сеть находится под постоянным давлением, достаточным для бесперебойной подачи воды в самую высокую и удаленную водоразборную точку здания. Такая система внутреннего водопровода, не имеющая никаких устройств, кроме сети трубопроводов, наиболее простая и распространенная.

Схема подсоединения к водопроводным стоякам может быть сделана при помощи традиционной тройниковой разводки или с использованием коллекторов, что обеспечивает отдельное подсоединение каждого потребителя к коллектору. Благодаря применению коллекторов давление воды в пределах стояка не меняется, когда один человек принимает душ, а второй включил воду в умывальнике. Скрытая проводка может укладываться в защитных трубах (система труба в трубе), но все соединения будут доступны, несмотря на то, что система водоснабжения полностью скрыта в стенах и полу, так как соединения труб выполняются только на коллекторе, который устанавливают в шкафу.

Система с тройниковой разводкой — самая простая и дешевая схема разводки труб в системах водоснабжения. При этой схеме разводки используются любые соединения труб.

Благодаря тому, что трубы при коллекторной схеме (рис. 33) чаще всего прокладываются в защитном кожухе, в случае механического повреждения их можно легко заменить, в большинстве случаев не повреждая кафельную плитку, стену или пол.

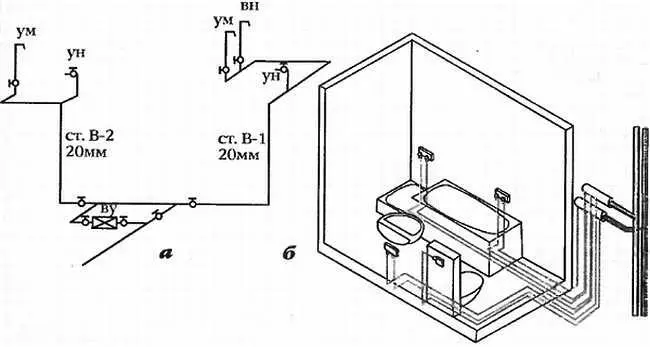

Рис. 33. Схема подсоединения к водопроводным стоякам:

а— тройниковая; б— коллекторная

При механическом повреждении трубы, например гвоздем, сверлом или другим острым предметом, в том случае, если она проложена в защитной трубе, ее можно заменить без демонтажа покрытия пола. Для этого демонтируют соединение на сантехническом приборе и коллекторе. При помощи специального фитинга соединяют поврежденную трубу с новой и, одновременно вытаскивая одну, протаскивают вторую в защитную трубу. Затем обрезают новую трубу и подсоединяют концы к сантехническому прибору и коллектору. При этой схеме разводки используют соединения на сварке или соединения пресс-обжимом.

Коллектор бывает с двумя, тремя или четырьмя выводами (рис. 34).

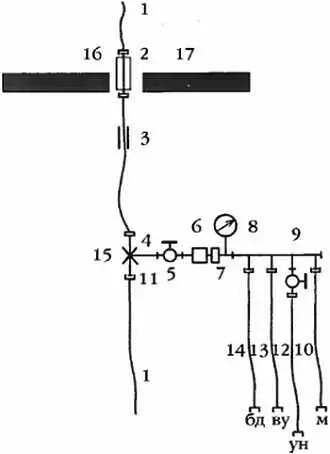

Рис. 34. Схема монтажа полимерного трубопровода ХВС:

1— подающий стояк из металлополимерных труб диаметром 20–25 мм; 2— междуэтажная вставка из стальной трубы; 3— подвижное крепление; 4— латунный тройник; 5— вентиль; 6— фильтр; 7— поквартирный регулятор давления; 8— водосчетчик; 9— распределительный коллектор; 10, 12–14— подводки из металлополимерных труб диаметром 12–16 мм соответственно к смесителю кухонной мойки, к смывному бачку унитаза, к смесителям ванны и умывальника, биде; 11— соединительная деталь; 15— неподвижное крепление; 16— стальная гильза; 17— междуэтажное перекрытие
