В. Сарафанников - Такая многоликая дрель. Сантехнические работы. Водоснабжение...(Сделай сам №1•2008)

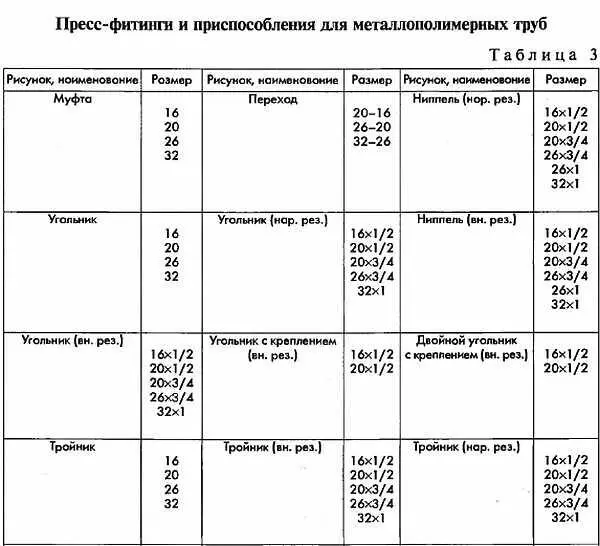

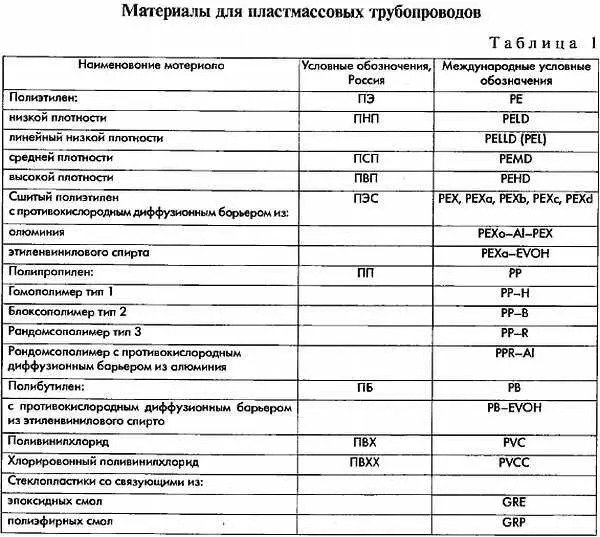

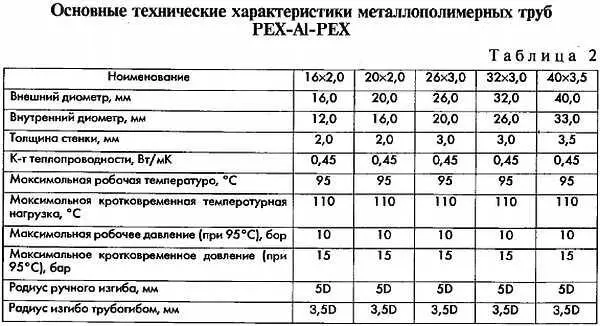

Теплоизоляция из вспененных полимерных материалов поставляется в виде труб и пластин. Трубчатые оболочки применяются для теплоизоляции трубопроводов с наружным диаметром 16-160 мм. Толщина изоляционного слоя составляет 6; 9; 13; 20; 25; 32 мм.

Примечания:

1. При проектировании вертикальных трубопроводов результаты, полученные в этой таблице можно умножить на коэффициент 1,3.

2. При прокладке трубопровода под штукатуркой или в бетонной стяжке линейное расширение труб, как правило, не принимается во внимание. Расширение труб воспринимается изоляцией или, в случае укладки без изоляции, самим материалом. При этом способе прокладки особенно важно предусмотреть опасность механического повреждения трубопровода при монтаже и эксплуатации.

1) полипропиленовые одинарные;

2) полипропиленовые двойные;

3) полипропиленовые одинарные с защелкой и др.

Примечания:

1. Удельные расходы воды определены для представленного благоустройства. При изменении состава систем и санитарных приборов нормы должны корректи роваться в соответствии с устаноатенным оборудованием.

2. Удельные расходы воды на поливку даны из расчета одной поливки. Число поливок в сутки следует принимать в зависимости от климатических условий.

3. Запрещается использование воды из подземных источников на полив улич ных и дорожных покрытий, зеленых насаждений, мойку автомашин и производ ственных помещений в прямоточных системах и др.

Продолжение следует

Г.Е. Ефремов

Вы, конечно, видали увеличительное стекло, круглое и выпуклое, через которое все вещи кажутся во много раз больше, чем они на самом деле.

Андерсен Г.Х. Капля воды

Очень часто при чтении книг и журналов с мелким шрифтом, рассматривании произведений искусства и карт, изучении растений и насекомых в биологии, изготовлении и ремонте ювелирных изделий, деталей и узлов точной механики, микроэлектроники, микромакетов всевозможных устройств, выполнении граверных работ, в криминалистике и т. д. пользуются лупой, которая, увеличивая изображение предметов, позволяет обозревать их с необходимой отчетливостью. Лупа представляет из себя металлическую оправу с рукояткой или без нее, в которую установлена стеклянная линза. А лупы с более сильным увеличением состоят из системы линз. Лупой пользуются, держа ее в руке или устанавливая в штатив. На рис. 1 показаны однолинзовые лупы с рукояткой и без нее и штатив для их закрепления, выполненные автором статьи.

Рис. 1. Лупы:

1, 2— с рукояткой и без нее, 3— штатив для луп (вид сверху)

Сначала ознакомимся с линзами, их характеристиками и принципами образования в них увеличенного изображения предметов, а затем приступим к изготовлению луп и штативов

Линза— удивительное творение человеческой мысли и рук, благодаря которой созданы микроскопы, телескопы, фотоаппараты, бинокли, лупы, очки и т. д. Невозможно представить нашу жизнь без перечисленных выше оптических приборов, которые окружают нас везде: дома, на работе, в учебе и во время отдыха. Человек благодаря им проникает в неведомые и трудновоображаемые просторы космоса, рассматривает невидимые существа и предметы, приближает всевозможные неблизко расположенные объекты к себе, рассматривает предметы, увеличивая их изображения, фотоаппараты позволяют сохранить существовавшую действительность на долгие времена. А у кого слабое зрение, тот всю жизнь благодарит очки.

Линза (от латинского lens — чечевица) — прозрачное тело, изготовленное из оптического стекла и ограниченное сферическими поверхностями с одинаковыми или разными величинами радиусов или, в частном случае, одна из поверхностей — плоскость, которую можно рассматривать как сферическую поверхность бесконечно большого радиуса. Линзы можно представлять как геометрические тела, получаемые от пересечения двух шаров или шаров с плоскостями. На рис. 2 представлены разновидности линз.

Рис. 2. Разновидности линз:

а — собирающие; б — рассеивающие, 1— двояко-выпуклая; 2— плоско-выпуклая; 3— вогнуто-выпуклая (мениск); 4— двояко-вогнутая; 5— плоско-вогнутая; 6— выпукло-вогнутая (мениск); R1 и R2 — радиусы сферических поверхностей; О— оптический центр линзы, O1 O2 — толщина линзы в центре; AВ— главная оптическая ось; CD— оптическая ось линзы

Точки С 1и С 2— центры шаровых поверхностей и О 1 C 1и O 2 С 2— их радиусы, равные R 1и R 2. В оптических приборах широкое применение находят тонкие линзы, в которых их толщина O 1 O 2очень мала по сравнению с радиусами R 1и R 2, в таких линзах точки О 1и O 2можно считать сливающимися в точку О , которая называется оптическим центром линзы. Прямая АВ , проходящая через центры С 1и С 2шаровых поверхностей, называется главной оптической осью, а всякая прямая, проходящая через оптический центр линзы О , например прямая CD , называется оптической осью линзы.

По форме ограничивающих поверхностей различают шесть разновидностей линз: двояковыпуклая, плоско-выпуклая, вогнуто-выпуклая (мениск), двояковогнутая, плоско-вогнутая и выпукло-вогнутая (мениск), среди которых первые три представляют собирающие (положительные) линзы, а последние три — рассеивающие (отрицательные) (рис. 2). Сравнивая сечения собирающих и рассеивающих линз замечаем, что в собирающей линзе середина O 1 O 2толще, чем ее края, а в рассеивающей — наоборот, середина O 1 O 2тоньше краев.

Собирающие линзы широко применяют в оптических приборах, в частности, хрусталик нашего глаза также представляет собирающую линзу, а линзы-мениски служат в качестве очков у людей с ослабленным зрением.

Линзы изготавливают не только из стекла, а из любого прозрачного вещества, например перед экранами первых телевизоров, выпускавшихся в 50-е годы минувшего века, для увеличения изображения ставили линзы, которые изготавливались из двух выпуклых стекол и наполнялись водой. В специальных оптических приборах линзы выполняют из кварца, каменной соли, горного хрусталя и т. д.
