В соответствии с требованиями, их можно соединять в произвольные комбинации. Рекомендуется подсоединять к одному коллектору не более 10 потребителей.

Система с кольцевым подсоединением потребителей (рис. 35).

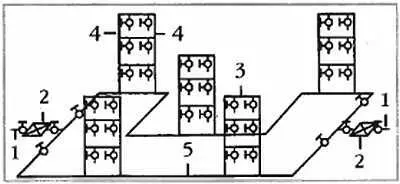

Рис 35. Кольцевая схема водоснабжения:

1— ввод; 2— водомер; 3— подводка; 4— водопроводный стояк; 5— магистральная линия

Дополнительной частью данной системы является двойное подсоединение к стоякам водопотребления. К каждой точке воду подводят сразу с двух сторон. Благодаря этому происходит выравнивание давления воды по стоякам.

Внутренняя кольцевая схема водоснабжения может присоединяться к наружным сетям двумя вводами с таким расчетом, чтобы в случае аварии была обеспечена бесперебойная подача воды в здание по одному из полуколец сети.

Приготовление горячей воды в автономных системах инженерного обеспечения осуществляется преимущественно двумя способами: путем нагрева воды в проточных или накопительных водонагревателях.

Проточный водонагреватель представляет из себя прибор (рис. 36), где по контуру течет нагреваемая вода, благодаря наличию большой площади поверхности теплообмена происходит интенсивный процесс передачи тепла от греющей среды (электроэнергии или сгораемого газа) к нагреваемой.

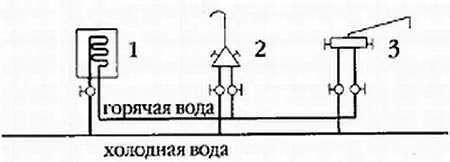

Рис. 36. Схема однотрубного горячего водоснабжения:

1— автономный водонагреватель; 2— кухонный смеситель; 3— ванный смеситель

Главным и очевидным минусом данного прибора является отсутствие аккумулирующей способности, прямая зависимость производительности от подводимого тепла, а главное возможность образования в каналах теплообменника твердых отложений (накипи), препятствующих свободному течению воды и значительно ухудшающих процесс теплообмена. Несомненным плюсом является компактность прибора и легкая схема монтажа горячего водоснабжения, которая включает ввод в прибор холодной воды и выход горячей непосредственно на краны водоразбора. Проточный водонагреватель нагревает воду только в момент расхода. И это наиболее экономичный подход, так как тепло расходуем только в том объеме, в каком потребляем. Проточные водонагреватели имеют еще то преимущество, что нагрев воды осуществляется сразу, в полном объеме и столь долго, сколько это необходимо без снижения производительности.

Накопительный водонагреватель (бойлер) отличается от проточного большим объемом запасаемой воды. Нагрев воды до заданной температуры в этом случае происходит заранее, и как правило, с использованием относительно малой мощности. В бойлере постоянно находится горячая вода, а по мере расхода в него поступает холодная и подогревается до нужной температуры. Для предотвращения потерь тепла через корпус бойлера используется теплоизоляция. В тех случаях, когда устанавливается накопительный водонагреватель, для компенсации теплового расширения воды при нагреве необходимо устанавливать расширительный мембранный бак.

Можно установить электрический водонагреватель накопительного типа. Он разогревает определенный объем воды до температуры 55–85 °C и автоматически поддерживает температуру на установленном уровне. Поскольку нагрев происходит постепенно, такой прибор не требует большой электрической мощности и зачастую может быть подключен к обыкновенной розетке. Даже 150-литровые бойлеры на половинной мощности могут потреблять не более 1,5 кВт. Благодаря большому слою теплоизоляции вода в емкости водонагревателя остывает крайне медленно, а потому включения нагревателя происходят редко. Схема работы накопителя (бойлера) предусматривает подачу холодной воды в нижнюю точку прибора, а отбор горячей воды производится из верхнего уровня. Производительность прибора зависит от количества подводимого тепла или мощности ТЭНа, к тому же существует постоянный запас горячей воды, покрывающий пиковые нагрузки в периоды интенсивного разбора воды. Аккумуляторные водонагреватели могут быть выполнены в горизонтальном или вертикальном виде, что позволяет оптимизировать размещение прибора в помещении котельной. Главными преимуществами прибора является его аккумуляторная способность и длительный срок службы без проведения мероприятий по обслуживанию и чистке.

Приготовление горячей воды также делается с помощью двухконтурного отопительного котла. Обычно он имеет встроенный бойлер (рис. 38), объемом от 50 до 200 литров.

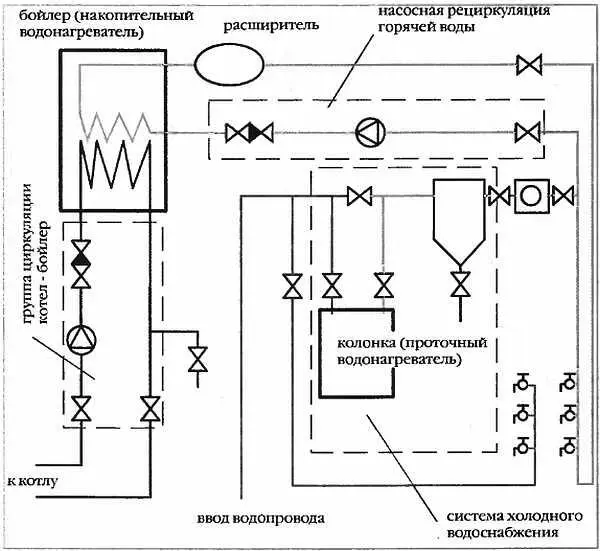

Рис. 38. Схема комбинированного (бойлерного и проточного) горячего водоснабжения

Многие котлы готовят горячую воду проточным способом, как газовые колонки. Использовать бойлер, через который проходит змеевик с водой из системы отопления, не всегда рационально, так как летом топить дом ни к чему. Поэтому чаще всего используют комбинированные бойлеры, имеющие и змеевик, и ТЭН. Зимой нагрев воды осуществляется водой из системы отопления, летом за счет электричества. В зависимости от назначения системы горячего водоснабжения выполняют с двухтрубными стояками, один из которых циркуляционный (рис. 37), и однотрубными.

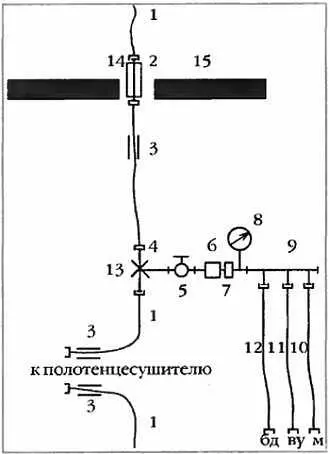

Рис. 37. Схема монтажа полимерного трубопровода ГВС :

1— подающий стояк из металлополимерных труб диаметром 20–25 мм; 2— междуэтажная вставка из стальной трубы; 3— подвижное крепление; 4— латунный тройник; 5— вентиль; 6— фильтр; 7— поквартирный регулятор давления; 8— водосчетчик; 9— распределительный коллектор; 10–12— подводки из металлополимерных труб диаметром 12–16 мм соответственно к смесителям кухонной мойки, ванны и умывальника, биде; 13— неподвижное крепление; 14— стальная гильза; 15— междуэтажное перекрытие

Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

Несмотря на то, что пластиковые трубопроводы обладают меньшей теплопроводностью, и соответственно большей самоизоляцией по сравнению с металлическими трубами, в ряде случаев необходимо применять их термоизоляцию. Для горячей воды и отопления она предотвращает тепловые потери, а для холодной — нагревание и увлажнение труб. Наиболее эффективными являются теплоизолирующие трубные оболочки на основе пенопластов — вспененных полиэтилена, полиуретана, каучука. Эти материалы могут быть использованы во внутренних системах холодного и горячего водоснабжения, отопления и технологических трубопроводов.
