Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

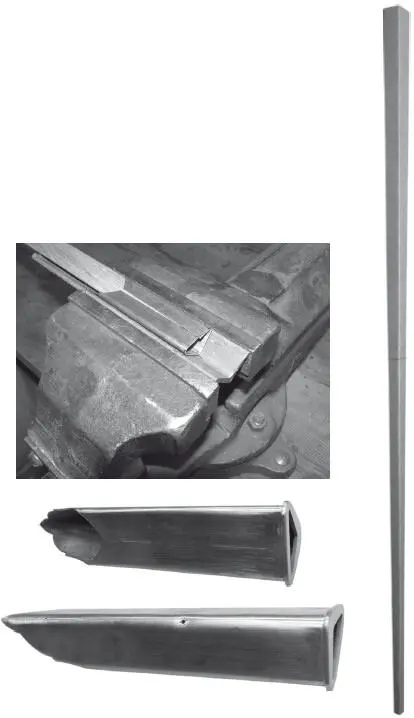

После склейки и просушки полос из них острым ножом непосредственно по клинку, как по шаблону, были вырезаны три сужающиеся к концу заготовки, наложены на клинок, подогнаны и проклеены вдоль по стыку ПВА, затем этот «коробок» был прошлифован наждачкой, оклеен в два-три слоя крафт-бумагой, потом все пропитано эпоксидкой, опять прошлифовано и покрыто цветным лаком.

Верхний стаканчик согнут из латуни на треугольной же оправке соответствующего размера, пропаян серебром, оснащен донышком и «пуговкой» (рис. 112).

Рис. 112

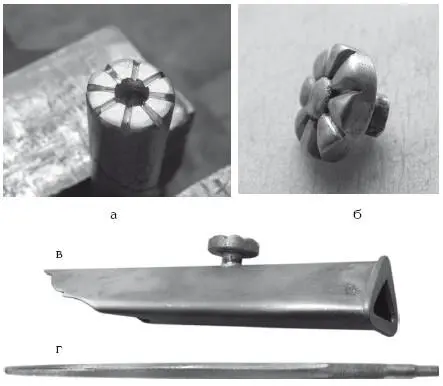

Процесс получения «пуговицы» для фиксации шпаги на перевязи представлен на фото, и в дополнительных комментариях не нуждается. Владей я навыками ювелира, то подогнал бы эту деталь по внешнему виду под какой-нибудь оригинал так, что не отличишь, но увы… Пайка ведется, разумеется, не чистым серебром, а специальным серебряным припоем, например, ПСР-65 и т. п., в качестве флюса используется бура, а для нагрева, как уже говорилось выше, удобнее всего портативные газовые горелки любой модификации (рис. 113 а, б, в).

Сложность изготовления нижнего, экстремально узкого, стаканчика состояла в необходимости вначале сделать столь же узкую, но прочную оправку. Я ее получил, обточив старый круглый напильник подходящего размера (рис. 113 г).

Рис. 113

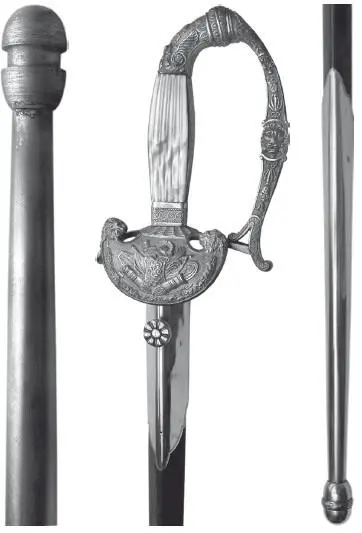

Головка («желудь) выполнена токарным способом, в канавку впаяна полоска прокатанной в фигурных вальцах меди, все детали тщательно отшлифованы и отполированы на войлоке с пастой ГОИ. Декор рукоятки легко прокрацован вручную мягкой латунной щеткой просто для освежения. Вот и вся реставрация. Шпага (рапира) в сборе показана на цветной вклейке (рис. 114).

Рис. 114

Опять же – согласно распространенной терминологии, перед нами шпага (офицерская или чиновничья – пусть скажут историки), но по клинку – рапира.

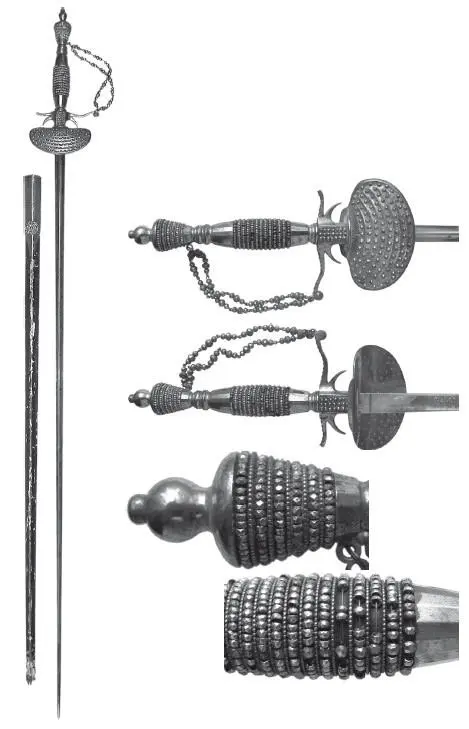

Здесь мы видим оформление предмета в популярном стиле «алмазной грани», то есть россыпью закаленных, ограненных и отполированных стальных шариков. Примечательно, что в таком виде они практически не ржавеют, чего следовало бы ожидать. Возможно, будь это боевое оружие, постоянно соприкасающееся с потной ладонью, все выглядело бы иначе, но это парадный экземпляр, и оттого сохранность просто великолепная, как чаще всего и бывает в подобных случаях.

Между тем на рукоятке заметна явная нехватка довольно приличного количества «бусин», и совершенно неясно, каким образом они могли потеряться с неповрежденной проволоки. Ну, да ладно (рис. 115).

Рис. 115

Гарда, как видите, украшена аналогичным образом, причем удивительно аккуратно, даже буртики между рядами заклепок прочеканены, чтобы создать эффект «витого шнурка». Но в целом перед нами продукт отлаженного машинного производства, а не ручной работы.

Рис. 116

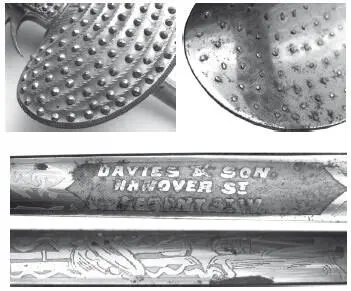

И сам клинок, и, как мне показалось, весь прибор покрыты никелем, под тонким слоем которого, как это обычно бывает, то там, то тут образовались пятна ржавчины. Это от того, что перед никелированием не было проделано обязательное омеднение стальной поверхности (рис. 116, 117).

Рис. 117

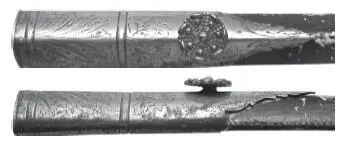

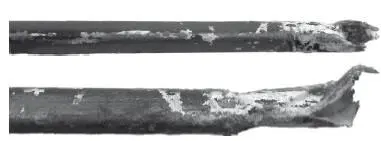

Собственно, кроме этих незначительных пятен, никаких иных повреждений шпажонка не имела, но вот ножны пострадали: отсутствовал нижний стаканчик, а место его «посадки» было размочалено (рис. 118).

Рис. 118

И, соответственно, возникала проблема: как восстановить жесткость оставшегося, а также слегка нарастить эту тонкую треугольную (да еще вдобавок конусную) «трубочку», чтобы вновь изготовленный наконечник сел на свое место?

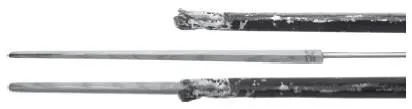

Разумеется, следовало сделать деревянную оправку, а чтобы не возиться со всей длиной, я выстругал небольшой ее отрезок, как раз нужную часть (что при таких размерах было непросто), насадил ее на стальной пруток и просунул в конец ножен (рис. 119).

Рис. 119

Кстати, я ни слова не сказал о том, что собой представляли оригинальные ножны. А представляли они собой достаточно жесткий треугольный конусный футляр, или чехол из тонкой кожи, чем-то пропитанной для прочности – без какого-либо деревянного каркаса.

Итак, измочаленные остатки чехла, растянутые на оправке [19], пропитываются ПВА, и обматываются поверх размоченной полоской крафт-бумаги [20]в несколько приемов с промежуточными сушками. После окончательной сушки все это нужно пропитать разогретой эпоксидкой, а затем сточить напильником до полного удаления «ступенек» и незаметнсти перехода(рис. 120).

Рис. 120

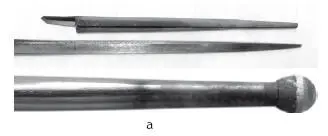

Далее, не переходя к окраске ножен, делаем нижний стакан. В данном случае – из листовой стали толщиной порядка 0,5 мм, поскольку сохранившийся верхний стакан также стальной. Использовать более толстый металл нереально, так как его при таких размерах сечения попросту не удастся обогнуть вокруг оправки, специально сделанной в размер из обточенного старого круглого напильника. Шарик, или «желудь», вытачивается из круглого прутка хоть на токарном станке, хоть (как здесь) вручную, посредством дрели и электроточила. Наконец – общая пайка серебром, шлифовка и полировка на войлоке с пастой ГОИ (рис. 121 а, б).

Рис. 121

На этом реставрация данного предмета и заканчивается (рис. 122). Если требуется какая-либо ювелирная отделка, ее лучше запланировать заранее и сделать до посадки стакана на место, чтобы не уродоваться с готовыми длинными ножнами. То же самое, разумеется, и с окраской – не станете же вы делать это прямо поверх железа!

Кстати, окраска не столь уж проста, как может показаться: предварительно надо очистить ножны от старого покрытия (не полностью, а до разумных пределов), после чего нанести первый слой, который тотчас будет втянут кожей. Второй, скорее всего, постигнет та же участь, и лишь на третий или четвертый раз ваша краска ляжет, не впитываясь. Тут ее следует прошлифовать мелкой наждачкой и повторить все снова, пока не получите гладкую поверхность.
