Валерий Хорев - Ремонт и реставрация мебели и предметов антиквариата

Рис. 122

Если подгонка стаканов настолько точна, что они плотно сидят на месте сами по себе, достаточно слегка приклеить их натуральным воском – чтобы в случае чего можно было легко размонтировать ножны.

Если зазоры велики и стаканы болтаются, используйте силиконовый герметик. Выдавившиеся излишки просто удаляются тряпкой, не оставляя следов, а по отверждению получится крепкое, но вполне обратимое соединение: легкий нагрев – и снимайте железки обратно. Для крепления на века используйте эпоксидку.

Кстати, силикон особенно хорош при необходимости надвигания особо глубоких стаканов, когда они идут туго и норовят загрести по пути тонкую кожу обтяжки – он скользкий, и злосчастные детали прямо-таки «плывут» на свое место, а потом накрепко приклеиваются.

Здесь речь пойдет о незначительных эпизодах в практике реставрации, когда работа занимает не более одного дня, проста и необременительна. Так бывает при необходимости восстановления каких-то отдельных фрагментов при хорошей общей сохранности. Или наоборот: никаких явных повреждений нет, а просто нужна косметическая чистка, хотя порой она оказывается вполне скрупулезной и скучной.

Как мы видим, состояние ножичка превосходное, если не считать легчайшей поверхностной коррозии клинка и небольших темных пятен под никелевым покрытием ножен – там, куда начала пробираться ржавчина.

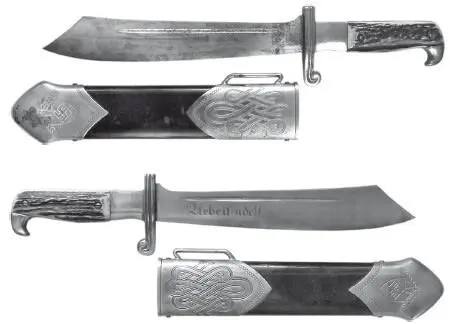

Ну, с клинком все понятно: примерно один час шлифовки мелкой притирочной наждачкой (в финале – «нулевкой»), как уже не раз было описано выше – и сталь приобрела свой характерный лоск без варварского сияния, возникающего от войлока и полировальных паст (рис. 123).

Рис. 123

Примерно того же самого потребовали ножны, только шлифовалась не вся поверхность, а потемневшие места. Вообще в подобных случаях никелевая пленка либо сходит с пятна целиком, оставляя бурую проплешину, либо микровключения ржавчины проступают через поры. Соответственно, делается или усиленная шлифовка железа до зрительного выранивания тона пятна и сохранившегося покрытия, или косметическая, при которой никелировка почти не затрагивается.

Перед нами рядовая табельная шашка, точнее, один только клинок, без ножен и рукоятки (рис. 124).

Рис. 124

Короткая справка: в зависимости от места проживания и, соответственно, принадлежности к тому или иному войску, казаки имели на вооружении шашки двух основных типов: вот такого и «кавказского». Фактически, кавказскими шашками (их еще называют «кубанками») традиционно вооружалось все южное пограничье, в основном, терцы и кубанцы, вопринявшие от лихих сынов гор вообще всю экипировку и одежду вплоть до последнего ремешка – как более удобную и практичную.

Разумеется, официально подобного деления не существовало, а было понятие «уставной» шашки такого-то года, и кубанцы победнее воевали табельным оружием, тогда как молодцы побогаче и половчее приобретали или захватывали в бою кавказские шашки и кинжалы в серебре. Но если учесть, что война на Северном Кавказе не стихала в течение жизни многих поколений, то реально каждый казак в том регионе непременно имел дедовское или прадедовское оружие в обширном ассортименте.

Шашки отличались как по параметрам клинка, так и по монтировке, или прибору, включая ножны. Так, «кубанка» имела, как правило, более легкий (иногда многодольный) клинок, зачастую сильнее изогнутый, и характерную роговую рукоять [21], которая утопала в стакане ножен почти полность. Однако существовала и так называемая азиатская разновидность сборки, при которой рукоять стыковалась с устьем обычным образом, по переднему торцу.

В целом кавказский тип гораздо удобнее, и не зря у большинства знаменитых красных (и белых) командиров времен Гражданской войны мы видим именно такие шашки, разумеется, в очень богатом приборе – посмотрите старые фотографии. А все просто: эта шашка изначальна и традиционна, она

родилась и оформилась в нескончаемых войнах, тогда как другая, во-первых, вторична – идея шашки как оружия была подхвачена именно на Кавказе – а во-вторых, ее дизайн есть следствие целенаправленной конструкторской мысли заводчан, производителей серийного оружия. Она хороша и убедительно доказала свою пригодность, но до настоящего «кав каза» ей далеко – в том числе и по качеству стали.

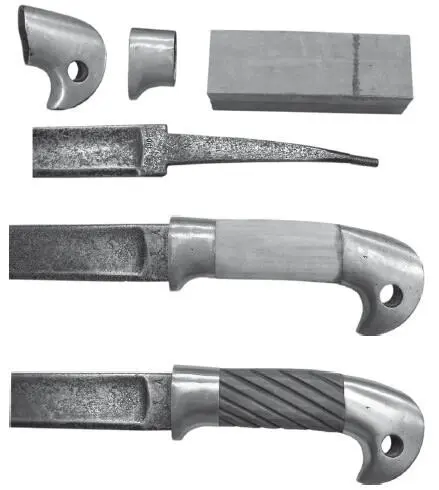

Ничего особо хитроумного в изготовлении рукоятки нет – только аккуратная подгонка. Используется липа или (лучше) береза, и ничего более. После финальной шлифовки дерево затирается битумным лаком (рис. 125).

Рис. 125

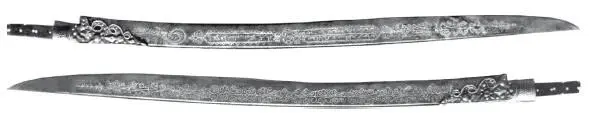

Гораздо интереснее было возиться с турецким ятаганом очень недурной работы, с клинком, сплошь таушированным золотой проволокой, без рукоятки, но в ножнах (рис. 126).

В исходном состоянии металл был изрядно корродирован, точнее, покрыт продуктами поверхностной коррозии, так как по удалении последних сталь оказалась вовсе не поврежденной в глубину, – просто почерневшей.

Технология работы такова:

– быстрое протирание раствором орто-фосфорной кислоты, чтобы она не успела просочиться под насечку [22];

– промывка и нейтрализация раствором пищевой соды;

– сушка с длительным нагревом до 100–150 °C;

– шлифовка, полировка, обезжиривание и таннатирование;

– консервация.

Рис. 126

В данном случае особое значение приобрели именно нейтрализация и сушка. Так как техника таушировки есть вбивание проволоки в заранее проделанные канавки, в их глубине обязательно остаются микроскопические пустоты, которые могут втягивать и сохранять кислоту. Обыкновенная промывка водой ее не удалит, поэтому выдержка в слабом (!) растворе пищевой соды обязательна. Затем – опять– таки промывка и долгая-долгая сушка с нагревом. После этого следуют легчайшая полировка наждачной бумагой («нулевка») или алмазной пастой, снова обезжиривание ацетоном или спиртом – и натирание слабым раствором танина до появления светло-сиреневого тона.
