Для того чтобы изготовить такое «парящее» чудо, вам потребуется: фанера толщиной 19 мм, облицованная дубовым шпоном; дубовая планка сечением 19 × 76 мм; дубовый карнизный профиль шириной 57 мм; дубовые профильные накладки шириной 28 мм.

Выпилите из фанеры крышку [1] и дно [2] по указанным в «Списке материалов и деталей» размерам. Затем из дубовой доски толщиной 19 мм выпилите переднюю планку [3] с припуском по длине 50 мм и боковые планки [4] с припуском 25 мм. На одном конце каждой планки сделайте заусовку, опилив скос под углом 45°.

Оклейте малярным скотчем переднюю и торцевые кромки дна [2], чтобы защитить их от клея при последующих операциях. На задней (без скотча) кромке дна и одной из кромок крышки отметьте середину. Совместив центральные метки, выровняйте кромки крышки и дна заподлицо и прижмите обе детали струбцинами к верстаку. Приложите переднюю планку к оклеенной малярным скотчем передней кромке дна и одну из боковых планок к боковой кромке прижатых деталей, состыковав на углу скосы заусовки. Отметьте точную длину боковой планки и опилите ее вровень с задней кромкой дна.

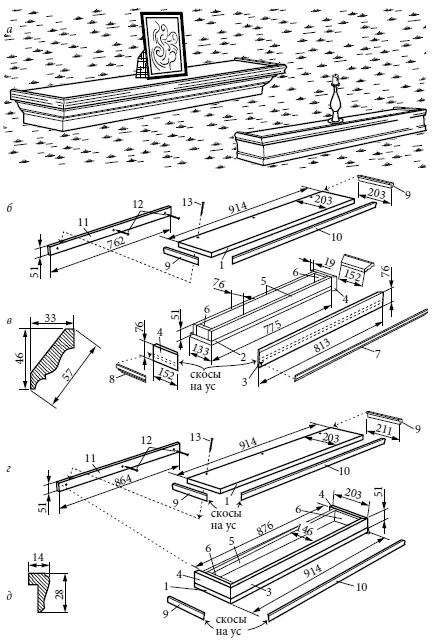

Рис. 35 . «Парящие» полки:

а – общий вид; б – детальный вид; в – сечение карнизного профиля; г – детальный вид упрощенного варианта полки; д – сечение профильной накладки-уголка;

1 – крышка (и дно в упрощенном варианте); 2 – дно; 3 – передняя планка; 4 – боковые планки; 5 – длинные проставки; 6 – короткие проставки; 7 – передняя профильная деталь (карниз); 8 – боковые профильные детали (карниз); 9 – боковые накладки (профильный уголок); 10 – передняя накладка (профильный уголок); 11 – монтажная планка; 12 – шурупы 4,5 × 75 мм с потайной головкой; 13 – шурупы 4,5 × 50 с потайной головкой

Снова состыкуйте на том же углу и в том же положении скосы обеих деталей, прижмите переднюю планку к передней кромке дна и отметьте положение второго скоса заусовки передней планки. Аккуратно опилите скос по разметке и плотно прижмите к нему вторую боковую планку. Отметьте ее окончательную длину вровень с задней кромкой дна. В завершение операции опилите припуск.

Отшлифуйте переднюю и боковые планки наждачной бумагой зернистостью до 180 единиц. Приклейте их к крышке и зафиксируйте струбцинами, используя дно в качестве сборочного шаблона. Когда клей высохнет, выньте дно и удалите малярный скотч.

Выпилите по указанным размерам длинные [5] и короткие [6] проставки. Приклейте их ко дну и боковым планкам, фиксируя струбцинами. После высыхания приклейте, выровняв по центру, крышку [1] к кромкам передней [3] и боковых [4] планок, длинных и коротких проставок, завершив основную сборку.

Толщина карандашной линии может затруднить получение действительно плотных угловых стыков, поэтому кончик грифеля должен быть очень острым, чтобы линии разметки получались тонкими и четкими. Приклейте кусок наждачной бумаги зернистостью 180 единиц к ровной дощечке, и вы сможете быстро заточить кончик грифеля, придав ему форму лопаточки.

Теперь можно украсить полку карнизным профилем. Он может быть любой формы, в том числе и такой, как показано на рис. 35, в . Отпилите переднюю [7] и боковые [8] профильные детали с припуском около 100 мм по длине и сделайте скосы на одном конце каждой из них (учитывайте разное расположение скосов на левой и правой боковых деталях).

Положите перевернутую полку на верстак и приложите соединенные малярным скотчем заготовки передней [7] и одной боковой [8] деталей к одному из углов. Отметьте на боковой детали профиля ее окончательную длину, поставив метку вровень с задним краем боковой планки [4]. Опилите припуск на боковой профильной детали.

Таким же методом, как на передней планке, отметьте второй скос передней профильной детали [7] и аккуратно его опилите. Затем опилите до окончательной длины вторую боковую профильную деталь [8]. Приклейте на место профильные детали, фиксируя их струбцинами.

Выпилите заготовки передней [10] и боковых [9] накладок из узкого профиля-уголка с припуском 50 мм по длине. Затем выполните точную заусовку на одном конце передней [10] и боковых [9] накладок. Прижмите переднюю накладку к передней кромке крышки, выровняв скос на одном из углов полки, и отметьте положение второго скоса накладки на широкой стороне фальца изнутри.

Опилите переднюю накладку-уголок по длине. Затем отметьте длину боковых накладок и также опилите их до окончательной длины. Приклейте переднюю и боковые профильные накладки-уголки к крышке полки, фиксируя их струбцинами.

После высыхания клея окончательно отшлифуйте все детали полки наждачной бумагой зернистостью до 180 единиц. Затонируйте полку морилкой и нанесите тампоном два слоя полуматового полиуретанового лака.

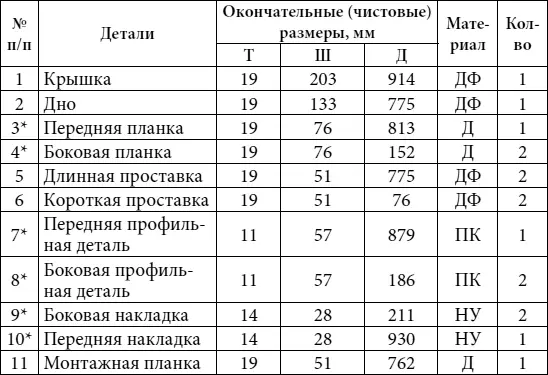

Таблица 14

Примечание: звездочкой обозначены заготовки деталей, которые выпиливают с припуском.

Обозначения материалов: ДФ – фанера, облицованная дубовым шпоном; Д – дуб; ПК – дубовый карнизный профиль; НУ – дубовая профильная накладка-уголок.

Дополнительно: шурупы 4,5 × 50 и 4,5 × 75 мм с потайной головкой.

Выпилите по указанным размерам планку [11] для скрытой подвески полки и закрепите ее на стене шурупами 4,5 × 75 мм (используйте соответствующий крепеж в зависимости от материала стены). Временно надвиньте собранную полку на закрепленную планку [11] и просверлите, где указано, три раззенкованных монтажных отверстия диаметром 3 мм сквозь крышку [1] в планке [11]. Сверлите отверстия под небольшим углом, чтобы сверлильный патрон не касался стены. Если требуется, дополнительно нанесите вокруг отверстий морилку и лак. Затем закрепите полку на планке [11] шурупами. Теперь расставьте милые вашему сердцу безделушки и любуйтесь ими и новой полкой.

Можно изготовить упрощенный вариант этой же полки без карнизных профилей. Техника изготовления остается почти такой же со следующими изменениями.

Крышка и дно [1] имеют одинаковые размеры (см. второй «Список материалов»).

Приклейте переднюю [2] и боковые планки [3] ко дну вровень с краями крышки и дна.

Добавьте боковые [4] и заднюю [5] проставки, перед тем как приклеить на место крышку [1] (рис. 1, г ).

Наконец приклейте, фиксируя струбцинами, боковые и переднюю профильные накладки-уголки [6], [7], закрывающие кромки фанерных деталей дна и крышки.

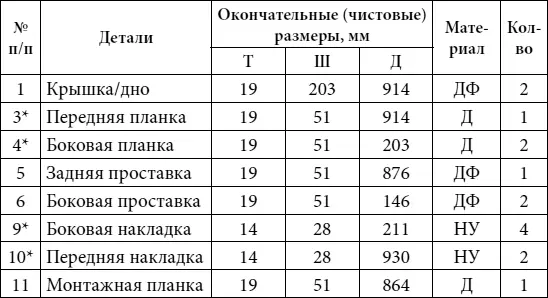

Таблица 15

Примечания: звездочкой обозначены заготовки деталей, которые выпиливают с припуском; детали 2, 7, 8 – отсутствуют.
