Приклейте к задним перекладинам и задней стенке вторую боковину, собрав П-образный в плане узел. Вставьте между передними стойками распорку и зафиксируйте ее с помощью струбцины. Убедитесь в прямоугольности собранного модуля, измерив диагонали спереди и сверху.

Воедино всю конструкцию соединяют полки. Из фанеры толщиной 19 мм выпилите три панели полок [8] размерами 268 × 775 мм (до окончательной длины они будут опилены позже). Выпилите передние кромочные накладки [9] длиной, соответствующей длине каждой полки, и приклейте их к панелям (рис. 37, д ). Измерьте расстояние от внешнего края одной из перекладин [1] до внешнего края перекладины с противоположной стороны модуля и прибавьте к нему 1,5 мм. Опилите оба конца полки, укоротив ее до этой длины. При этом концы кромочных накладок сровняются с торцами полки.

Выпилите боковые кромочные накладки [10] и приклейте их к торцам полок, расположив вровень с верхним краем полки и ее передней кромкой. После просушки выровняйте любые имеющиеся перепады высоты между панелями и кромочными накладками, используя шлифовальную колодку с наждачной бумагой зернистостью 150 единиц.

Зажмите в цангу фрезера кромочную фрезу для снятия фасок под углом 45° и сделайте на верхних ребрах кромочных накладок фаски шириной 3 мм. Не меняйте настройки фрезера. Окончательно отшлифуйте полки и их кромочные накладки, используя наждачную бумагу зернистостью 220 единиц.

Выпилите две перемычки [11] и просверлите с нижней стороны каждой перемычки отверстия диаметром 10 мм и глубиной 13 мм, как показано на рис. 37, в . Затем, используя прежние настройки кромочной фрезы, отфрезеруйте на верхних ребрах перемычек фаску шириной 3 мм, начав обработку с торцов. Окончательно отшлифуйте перемычки наждачной бумагой зернистостью до 220 единиц.

Возьмите четыре шканта диаметром 10 и длиной 35 мм и вставьте их в отверстия на торцах стоек. Убедитесь, что перемычки надеваются на шканты и плотно прилегают к торцам стоек. Но шканты в отверстия не вклеивайте – это даст возможность в дальнейшем изменять конфигурацию модулей. Просто наденьте перемычки на шканты насухо. А для того чтобы при необходимости поставить модули один на другой, выпилите соединительные шканты длиной 51 мм.

Дополнительно отшлифуйте все детали, которые в этом нуждаются, наждачной бумагой № 220, а затем нанесите отделку.

Чтобы придать вашим тополевым полкам вид ореховых, можно использовать оригинальный метод имитации ореха с помощью красителя для ткани. Дело в том, что тополь, обработанный обычной морилкой, выглядит пятнистым и не обладает богатым внешним видом, свойственным настоящему ореху. Грунтовочный слой недорогого красителя для ткани поможет решить эту проблему. Вначале увлажните поверхность древесины с помощью губки или ткани. Слегка отшлифуйте поверхность наждачной бумагой № 220, чтобы удалить поднявшийся ворс. Растворите один пакетик темно-коричневого красителя для тканей, следуя указаниям на упаковке. Поролоновым тампоном нанесите на все детали равномерный слой раствора красителя. Окрашенная древесина может иметь пурпурный оттенок, однако цвет изменится после обработки морилкой. Дайте красителю полностью высохнуть, по крайней мере в течение ночи. Затем нанесите морилку и дайте ей хорошо просохнуть. Наконец покройте поверхность двумя слоями полиуретанового покрытия, наносимого тампоном, слегка отшлифовав поверхность между слоями с помощью абразивной губки или пемзы зернистостью 320 единиц.

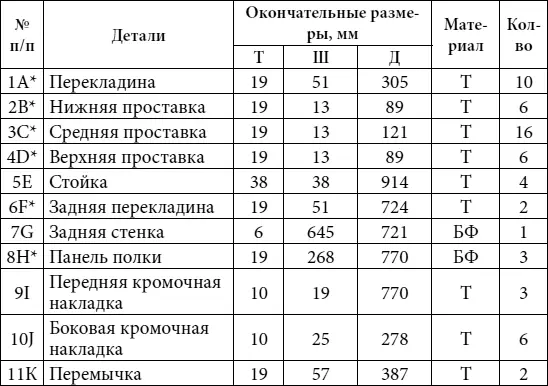

Таблица 16

Примечание: звездочкой обозначены заготовки деталей, которые выпиливают с припуском.

Обозначения материалов: Т – тополь; БФ – березовая фанера.

Дополнительно: шканты диаметром 10 мм; морилка «темный орех», темно-коричневый краситель для тканей.

Сплошные, от пола до потолка, полки прочнее и экономичнее (с точки зрения рационального использования пространства), чем отдельно стоящие книжные шкафы. Вписанные в окружающее пространство, такие полки превращают обычную комнату в уютный рабочий кабинет или библиотеку.

В предлагаемой конструкции (рис. 38) используется отделочная дубовая фанера и прочная дубовая рама для отделки лицевой стороны полок. Это придает конструкции вид дорогостоящей, цельной секции полок из дуба. Фанерные панели поддерживаются с помощью внутреннего каркаса из пиломатериала сечением 50 × 100 мм.

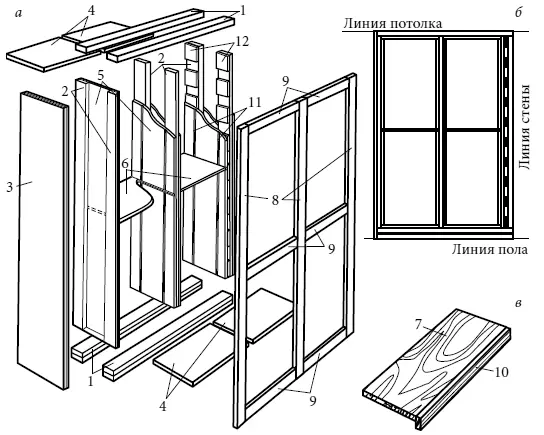

Рис. 38 . Полки от пола до потолка:

а – детальный вид; б – общий вид каркаса; в – съемная полка;

1 – верхний и нижний обвязочные брусья; 2 – опорные стойки; 3 – боковая панель; 4 – верхние, нижние панели; 5 – внутренние панели для крепления полок; 6 – стационарные полки; 7 – полки, регулируемые по высоте; 8 – вертикальные элементы лицевой рамы; 9 – верхняя обвязка и средник лицевой рамы; 10 – накладка на полку; 11 – распорки; 12 – перфорированная лента под полкодержатели

Чтобы построить такие полки, вначале отметьте на потолке месторасположение двух параллельных брусьев верхней обвязки, пользуясь рамочным угольником. Передняя кромка наружного бруса должна отстоять от задней стены на 32 см, другой брус следует выровнять по стене. Отметьте место расположения балок потолочного перекрытия; при необходимости установите между ними распорку, к которой можно было бы прикрепить брусья верхней обвязки. Если же перекрытия в вашем доме железобетонные, придется прибегнуть к дюбелям.

Отмерьте и отрежьте два бруса верхней обвязки. Установите каждый брус по месту, выровняйте их по уровню в горизонтальном положении, при необходимости используйте клинья или тонкие планки. Прикрепите оба бруса к потолку с помощью шурупов 4,5 × 75 мм, вкручивая их в балки потолочного перекрытия, в распорку между ними или в пробки [11] В последнем случае вначале размечают положение брусьев на потолке, сверлят в них отверстия для шурупов, а затем через эти отверстия намечают расположение гнезд для дюбелей. Есть и другой вариант решения проблемы: «пристрелить» брусья к потолку с помощью монтажного пистолета. .

Брусья нижней обвязки крепятся к полу тоже с помощью шурупов. Чтобы установить их, воспользуйтесь отвесом, опустив его с внешних углов верхних брусьев. При установке нижних брусьев используйте клинья или тонкие планки; прикрепите спаренные брусья к полу шурупами, ввернутыми под углом.

Между концами верхних и нижних обвязочных брусьев установите опорные стойки. Прикрепите их к брусьям шурупами, ввернутыми под углом.
