Посредине между боковыми стойками установите центральные стойки. Прикрепите их сперва к нижнему брусу шурупами, ввернутыми под углом. С помощью уровня проверьте, чтобы каждая стойка занимала вертикальное положение, затем прикрепите шурупами стойки к брусьям верхней обвязки.

Там, где полки примыкают к углу помещения, шурупами 4,5 × 50 мм прикрепите к внутренним сторонам боковых стоек ряд прокладок (или распорок) из 12-мм фанеры на расстоянии 10 см одна от другой. Проследите, чтобы края распорок не выходили за переднюю кромку стоек.

Для открытой стороны конструкции необходимо отмерить и вырезать из фанеры боковую панель размером от пола до потолка. Прикрепите эту панель к боковым стойкам так, чтобы их передние кромки оказались заподлицо, используя для этого шурупы 4,5 × 45 мм, ввернутые сквозь опорные стойки.

Отмерьте и вырежьте из фанеры верхние и нижние панели так, чтобы они умещались между стойками. Прикрепите верхние и нижние панели к брусьям верхней и нижней обвязки, используя отделочные гвозди длиной 40 мм.

Отмерьте и вырежьте из фанеры нижние внутренние панели для крепления полок. Затем с помощью фрезера нарежьте в этих панелях прямоугольные пазы для установки металлических стандартов (лент с перфорацией для крепления полок). При отсутствии таких лент можно поступить проще – разметить два ряда равномерно расположенных отверстий под полкодержатели и высверлить их с помощью дрели. При этом следует воспользоваться ограничителем глубины сверла, чтобы отверстия получились глухими.

С каждой стороны опорных стоек установите нижние панели, чтобы их передние кромки оказались заподлицо с передними краями стоек. Прикрепите внутренние панели гвоздями 40 мм. В тех случаях, когда внутренняя панель примыкает к стене, вбивайте гвозди в прокладки.

Отмерьте и вырежьте из фанеры толщиной 19 мм стационарные полки такого размера, чтобы они уместились между стойками и легли поверх нижних внутренних панелей. Прибейте стационарные полки к нижним панелям с помощью 40-мм отделочных гвоздей.

Отмерьте и отрежьте верхние панели для крепления регулируемых полок, входящие по вертикали в пространство между стационарными полками и верхними горизонтальными панелями конструкции. Нарежьте прямоугольные пазы для установки металлических стандартов, затем прикрепите верхние панели к опорным стойкам с помощью отделочных гвоздей.

Отмерьте и отрежьте вертикальные элементы обвязки сечением 25 × 75 во всю высоту от пола до потолка. Просверлите направляющие отверстия и прикрепите вертикальные элементы лицевой обвязки к стойкам, чтобы они оказались заподлицо с опорными панелями для полок. Используйте столярный клей и отделочные гвозди 40 мм, вбитые с интервалом 20 см в опорные стойки и панели.

Отмерьте и отрежьте горизонтальные планки обвязки того же сечения. Просверлите направляющие отверстия и прикрепите горизонтальные планки лицевой обвязки к верхнему брусу и верхним панелям, используя столярный клей и отделочные гвозди.

Отмерьте и отрежьте нижние планки обвязки сечением 25 × 100. Просверлите направляющие отверстия и прикрепите нижние планки лицевой обвязки к нижним брусьям и панелям. Верхняя кромка нижних планок должна быть вровень с нижними фанерными панелями.

Зашпаклюйте отверстия после утопления гвоздей, а деревянные поверхности зачистите шлифовальной шкуркой и покройте лаком.

Отмерьте, отрежьте и установите металлические стандарты для крепления полок в прямоугольные пазы, используя гвозди или шурупы, поставляемые в комплекте фирмой– производителем.

Отрежьте полки размером на 3 мм короче, чем расстояние между металлическими стандартами или боковыми панелями. К торцу каждой полки приклейте фасонную деревянную накладку. Зачистите и отполируйте полки.

Вставьте полкодержатели в прорези металлических лент или отверстия в панелях и установите регулируемые по высоте полки на желаемом уровне. Зазор между конструкцией и стенами помещения, а также полом закройте плинтусами (рейками), отделанными под фактуру древесины полок.

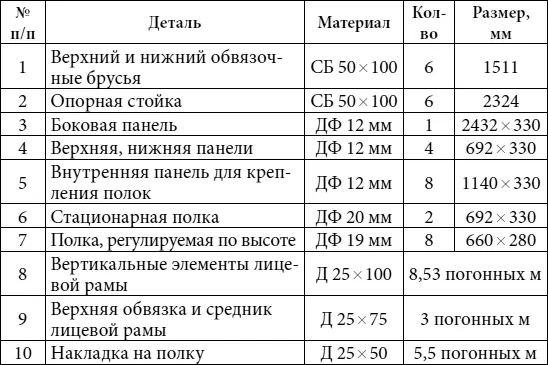

Таблица 17

Примечание: если высота потолков в вашей квартире отличается от 2,5 м, размеры деталей придется пересчитать.

Обозначения материалов: СБ – сосновый брус; ДФ – дубовая фанера; Д – дуб.

Дополнительно: клинья или тонкие планки, шурупы 4,5 × 40 мм, 4,5 × 50 мм и 4,5 × 75 мм, отделочные гвозди длиной 40 и 50 мм, полкодержатели, металлические ленты («стандарты») с отверстиями под упоры для крепления полок, отделочные материалы, фурнитура для дверок и выдвижных ящиков.

Основной элемент стеллажа в стиле high-tech, изображенного на рис. 39, а , – стойка, которая может быть изготовлена из металлической водопроводной трубы 1–1,5 дюйма. Ее нижняя часть опирается на металлический или деревянный кругляш (чтобы не портить пол кромкой трубы). Стеллаж представляет собой ряд таких стоек, расположенных вдоль стены или поперек комнаты (в зависимости от конкретных условий) на расстоянии 900 мм друг от друга. На стойки нанизаны полки из деревянных щитов, ДСП или МДФ, расположенные на различных уровнях. Для создания совсем уж футуристического проекта можно использовать полки из пластика (например, из сотового поликарбоната), или приспособить для этой цели подоконники, которые идут в комплекте к металлопластиковым окнам.

Для того чтобы полки можно было нанизать на стойки, сделайте в них отверстия, отстоящие на 40–50 мм от краев, диаметром чуть большим, чем внешний диаметр стойки. В стойках просверлите ряд сквозных отверстий диаметром 5–6 мм с шагом 150 мм с таким расчетом, чтобы полки можно было устанавливать на любой высоте. Фиксируются полки по высоте небольшими штифтами, которые можно изготовить из стального прутка или гвоздей длиной 60–80 мм.

Вариантов установки такого стеллажа несколько, и все они несложны. Можно несколько верхних полок прикрепить к стене петлями на анкерах, и они будут удерживать в вертикальном состоянии всю конструкцию. Если стеллаж используется в качестве перегородки, то лучше всего установить стойки в распор между полом и потолком, заклинивая верхний конец стойки с помощью обычного водопроводного сгона. Для этого на верхнем конце трубы должна быть нарезана резьба. На резьбу навинтите муфту, в которую ввинтите сгон на три четверти ее длины. Собранный стеллаж установите в нужном положении. После этого, подложив под свободный конец сгона прокладку, аналогичную нижней опоре стойки, вывинтите сгон, заклинивая при этом всю конструкцию. При этом все стойки расклинивать необязательно, но крайние и угловые должны быть закреплены очень надежно.
