Обозначения материалов: Д – дуб; ДФ – фанера, облицованная дубовым шпоном; НУ – дубовая профильная накладка-уголок.

Дополнительно: шурупы 4,5 × 50 и 4,5 × 75 мм с потайной головкой.

«Прозрачный» стеллаж, представленный на рис. 36, отлично подойдет для аудиотехники и хранения компакт-дисков или размещения коллекции безделушек. Он красиво смотрится в любом интерьере и хорош функционально. К тому же его очень просто изготовить.

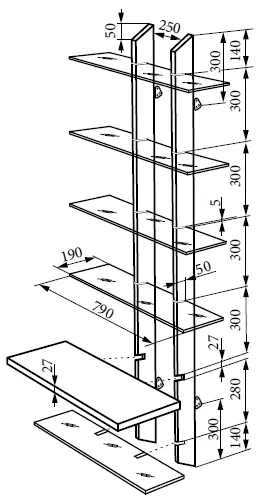

Рис. 36 . Стеллаж со стеклянными полками

Вертикально крепят на стене две стойки с пазами и в шесть пазов вставляют шесть стеклянных полок. При желании какую-то из полок можно заменить деревянной или металлической. Лучше всего непрозрачной сделать одну из нижних полок и поставить на нее стереосистему.

Сначала подготовьте две опорных доски из бука или дуба сечением 20 × 120 мм и высотой 1800 мм каждая. Стойки можно сделать и из сосны, но в этом случае их рекомендуется предварительно обессмолить, чтобы в местах расположения сучков не проступала смола.

Полки размером 190 × 790 мм изготовлены из закаленного стекла толщиной 5 мм. Их устанавливают в пазы глубиной 5 см, выпиленные в стойках. Глубина полок 190 мм, поэтому даже спереди опорных реек около 140 мм свободного места – вполне достаточно для компакт-дисков.

Обрабатывать стойки лучше парой, сжав их струбцинами. Тогда они получатся совершенно одинаковыми. Вначале отпилите концы обеих досок, как показано на рис. 36.

Пазы делайте только после приобретения стеклянных полок, когда их толщина точно известна. Если у вас есть пильный станок, то пазы сделать несложно. Впрочем, с электролобзиком или ручной ножовкой их выполнение тоже проблем не представляет. Главное – точно выполнить разметку и аккуратно пропилить стенки каждого паза. Разметив пазы, заштрихуйте ту часть материала, которая подлежит удалению, и установите полотно пилы внутри разметки. Закончив с пропилами, узким долотом высеките пазы между ними. Дерево высекают в несколько приемов, иначе вы рискуете сломать рейку или испортить края паза.

Пазы должны быть такими, чтобы полки свободно входили в них и не были зажаты, но и не болтались. Если же паз оказался чересчур широким, придется его еще сильнее увеличить и вклеить вставку из той же древесины. Поэтому пазы лучше выпиливать чуть уже, чем нужно, а затем доводить до нужного размера рашпилем.

Попробуйте вставить стеклянные полки в пазы. Исправьте возможные погрешности. Если вы будете устанавливать и деревянную полку, выпилите пазы и для нее. Размеры полки подберите самостоятельно – под используемую аудиотехнику, толщина полки зависит от материала. Это может быть клееный щит толщиной 22–27 мм или панель МДФ толщиной 19 мм.

На расстоянии примерно 300 мм от краев отметьте места установки фурнитуры для крепления стеллажа к стене. В качестве таковой можно использовать соединители-«восьмерки», покупные или самодельные петли. Обведите их контуры на торцах стоек, а место сверления отметьте шилом. Выберите пазы, чтобы метиз устанавливался заподлицо с плоскостью торца стойки. Затем просверлите монтажные отверстия и привинтите фурнитуру шурупами с потайными головками.

Все деревянные детали нужно отшлифовать и вскрыть морилкой. После этого нанесите на них два слоя лака с промежуточной шлифовкой первого слоя.

Пазы для деревянной полки промажьте клеем и вставьте в них полку. Сзади ее прикрутите шурупами размерами 5 × 90 мм, просверлив под них монтажные отверстия и выполнив цековку, чтобы утопить головки.

Теперь стеллаж можно закрепить на стене. Используя уровень и отвес, разметьте на ней места крепления стоек и закрутите в стену шурупы, на которых будет с помощью фурнитуры крепиться полка. Если стена из кирпича или гипсокартона, используйте дюбели, которые можно затянуть, даже если шуруп закручен не до конца.

Закрепите стойки на стене.

Примерив стеклянные полки к месту их установки, наклейте кусочки двустороннего скотча с задней стороны полок по линии пазов и вставьте полки в соответствующие пазы. Клейкая лента будет надежно удерживать стекло в стойках.

Этим простым в изготовлении полкам найдется применение в гостиной, спальне или любой другой комнате – везде, где требуется гибкость в организации мест хранения.

Перед вами проект, который одинаково просто изготовить и приспособить под свои нужды. Переставные полки по вашему выбору могут быть установлены на любом из пяти разных уровней. Один модуль, в котором установлены только две полки на верхних уровнях, представляет собой отличное рабочее место, за которым удобно расположиться с ноутбуком. Пара-тройка одинаковых модулей может быть составлена вертикально, образуя высокий стеллаж. Это позволит организовать на небольшой площади больше пространства для хранения или экспонирования. Комплект полок, поставленных рядом, образует модульную стойку, которая может служить, например, для размещения домашнего медиацентра. Когда ваши потребности изменятся, достаточно расставить комплект по-другому, и вы получите новое индивидуальное решение. Создайте свою индивидуальную компоновку, изготовив нужное количество модулей и скорректировав под свои потребности число полок и их размещение в модулях.

Указанное в статье количество деталей соответствует одному модулю с тремя полками (рис. 37, а ). Ширина такого модуля равна 806 мм, высота – 933 мм, глубина – 387 мм. Вы можете изменить количество полок и модулей по своему усмотрению. Удобен этот проект и в изготовлении, поскольку содержит много однотипных деталей, которые можно выпилить с одними и теми же установками инструментов.

Начните работу с перекладин. Выпилите четыре заготовки размерами 19 × 165 × 305 мм для перекладин [1]. Зажав в цангу закрепленного в столе фрезера фрезу для выборки фальцев шириной 6 мм, отфрезеруйте на обоих концах каждой заготовки фальцы 6 × 6 мм, сформировав короткие шипы-гребни толщиной 6 мм. Не изменяйте настройки фрезера, так как они вновь потребуются на следующем этапе. А пока распилите заготовки вдоль для получения десяти перекладин шириной 51 мм.

Подготовьте заготовку размером 19 × 114 × 711 мм для нижних [2], средних [3] и верхних [4] проставок (рис. 37, б ). Используя те же настройки фрезера, отфрезеруйте с обеих сторон заготовки фальцы, чтобы сформировать гребень вдоль каждой кромки заготовки с обеих сторон. Затем отпилите от каждого края полоску шириной 13 мм. Снова сформируйте гребни на кромках заготовки и повторяйте описанные действия, пока не получите шесть полосок шириной 13 мм. Окончательно отшлифуйте эти заготовки наждачной бумагой зернистостью до 220 единиц.
