Настройки фрезера не меняйте – они понадобятся далее.

Из полученных заготовок выпилите нижние [2] и средние [3] проставки указанной на рис. 37, б длины. Временно отложите проставки и неиспользованные заготовки в сторону. Верхние проставки [4] будут выпилены из оставшихся заготовок позже.

Выпиливать тонкие полоски, пропуская их между пильным диском и продольным (параллельным) упором, – значит быть готовым к неприятностям вроде отброшенной назад заготовки. Поэтому отпиливайте полоски от широкой доски так, чтобы выпиленная деталь свободно отходила в сторону от пильного диска. Вначале сделайте на столе станка отметку на расстоянии 13 мм от внешнего края пильного диска. Продлите эту линию так, чтобы она начиналась перед пильным диском. Совместите край гребня с этой отметкой, придвиньте продольный упор к противоположной кромке заготовки и сделайте распил. Чтобы выпилить следующую полоску, передвиньте параллельный упор.

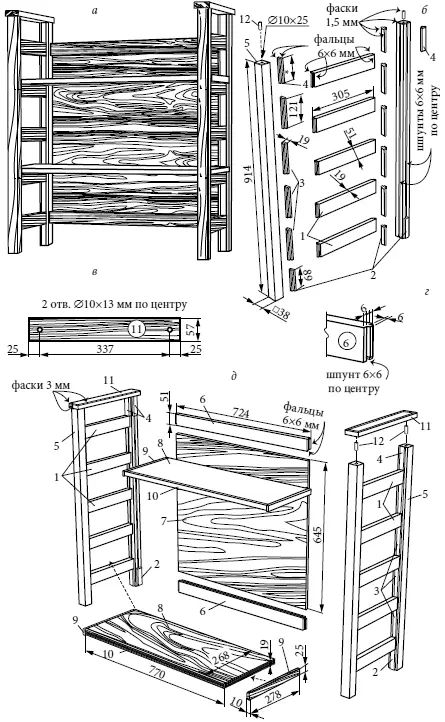

Рис. 37 . Модульные полки:

а – общий вид одного модуля; б – боковина (показана внутренняя сторона левой боковины; правая боковина является зеркальной копией; размер «*» означает, что длину проставки следует подогнать по месту); в – перемычка (вид снизу); г – шипы задних перекладин; д – детальный вид модуля;

1 – перекладины; 2 – нижние проставки; 3 – средние проставки; 4 – верхние проставки; 5 – стойки; 6 – задние перекладины; 7 – задняя стенка; 8 – панели полок; 9 – передние кромочные накладки; 10 – боковые кромочные накладки; 11 – перемычки; 12 – шканты ∅10 мм

Настала очередь стоек. Если вам не удалось приобрести тополевые доски толщиной 38 мм, вы можете склеить заготовки для стоек из двух досок стандартной толщины 19 мм. Выпилите стойки [5] по указанным в «Списке деталей и материалов» размерам. Дополнительно выпилите еще один брусок того же сечения длиной не менее 305 мм – он нужен для настройки пильного станка.

Теперь выпилите в стойках шпунты (рис. 37, б ). Несмотря на кажущуюся сложность этой процедуры при работе с длинной заготовкой, сделать это легко. Причем не нужны кропотливые измерения и скрупулезная разметка. Есть простой способ, гарантирующий идеально точную центровку шпунта на заготовке.

Вначале установите в пильный станок стандартный диск для продольного пиления и расположите продольный упор так, чтобы пропил проходил примерно посередине ширины стойки. Поднимите диск на высоту 6 мм и выпилите шпунт в пробном бруске. Поверните брусок, развернув его концы на 180°, чтобы к продольному упору была обращена противоположная грань, и сделайте второй проход, в результате которого шпунт станет шире.

Проверьте, как вставляются в шпунт гребни проставок [2], [3], воспользовавшись для этого одной из них. Скорректируйте положение продольного упора и повторяйте операцию, пока не добьетесь плотной подгонки деталей.

Обратите внимание, что передние стойки имеют только один шпунт, а задние – два шпунта, расположенные на смежных гранях. Окончательно отшлифуйте перекладины и стойки наждачной бумагой зернистостью до 220 единиц.

Прежде чем переходить к следующему этапу, разложите стойки на верстаке, учитывая их окончательное положение. Пометьте верхние торцы, а на задних стойках также отметьте положение шпунтов, в которые нужно будет вставить перекладины, как указано на рис. 37, б .

Возьмите перекладину [1], нижнюю проставку [2], четыре средние проставки [3], заготовку для верхних проставок [4] и одну стойку [5]. Вклейте нижнюю проставку в шпунт стойки, выровняв их торцы. Зафиксируйте проставку скотчем. Установите на место перекладину (без клея), прижав ее к нижней проставке, а затем приклейте и зафиксируйте скотчем центральную проставку, прижав ее к перекладине. Извлеките перекладину и таким же образом установите три оставшиеся средние проставки, двигаясь вверх по стойке. Скотч здесь нужен, чтобы удерживать проставки, пока не высохнет клей. Поэтому устанавливайте и извлекайте перекладину аккуратно, не сдвигая проставки.

Когда все средние проставки будут приклеены, поставьте перекладину в ее последнее положение и примерьте верхнюю проставку. Опилите последнюю до окончательной длины так, чтобы ее верхний торец был расположен вровень с верхним торцом стойки. Проделайте эту операцию с остальными стойками и убедитесь, что задние стойки являются зеркальными копиями друг друга. Выпилите еще две верхние проставки длиной, указанной в «Списке материалов», и временно отложите их в сторону. Дайте клею высохнуть не менее часа, прежде чем снимать скотч.

Вклейте перекладины между собранными передней и задней стойками, как показано на рис. 37, б , и зафиксируйте их струбцинами. Просверлите отверстия диаметром 10 мм и глубиной 25 мм в верхнем и нижнем торцах каждой стойки точно по центру. После этого наждачной бумагой № 220 отшлифуйте на верхних и нижних концах стоек, включая верхние [4] и нижние [2] разделители, фаски шириной 1,5 мм.

Чтобы не высверлить лишнего при изготовлении глухих отверстий, сделайте флажок из цветного скотча или изоленты, обозначающий глубину отверстия. Для этого просто намотайте клейкую полоску на сверло так, чтобы ее нижний край располагался на нужном расстоянии от кончика сверла.

Выпилите заготовку размером 19 × 108 × 724 мм для задних перекладин [6]. Фальцевой фрезой сформируйте на обоих концах заготовки короткие шипы-гребни, используя прежние настройки фрезера (рис. 37, г ). С помощью пильного станка выпилите из заготовки задние перекладины (рис. 37, д ). Затем, действуя так же, как при выпиливании шпунтов в стойках, выберите в одной из граней каждой задней перекладины шпунт шириной 6 мм для установки фанерной задней стенки [7].

Возьмите две верхние [4] и две нижние [2] проставки и вклейте их в задние стойки [5] вровень с торцами. Зафиксируйте проставки скотчем и дайте клею высохнуть.

Соедините насухо собранные боковины с задними перекладинами [6], прижав перекладины к проставкам. Измерьте расстояния между задними перекладинами и задними стойками.

Прибавьте к каждому из них по 10 мм и выпилите по этим размерам заднюю стенку [7]. Обратите внимание, что направление волокон фанеры при установке стенки в модуль должно быть горизонтальным. Окончательно отшлифуйте задние перекладины и заднюю стенку наждачной бумагой № 220.

Приклейте обе задние перекладины [6] к одной из боковин. Нанесите клей в шпунты задних перекладин и боковины и установите на место заднюю стенку. При этом смазывайте клеем только верхние две трети длины шпунтов в задних перекладинах. Клей сам распределится в нижней части шпунтов при установке задней стенки.
