Сначала собирают шкаф предварительно (до окончательного крепления секций еще можно устранить дефекты). Ставят основание с ножками на пол, кладут прокладку, сверху ставят нижнюю секцию выдвижных ящиков и приворачивают ее четырьмя шурупами 4,5 × 50 мм. Затем к днищу верхней секции крепят несколькими шурупами прокладку из МДФ, ставят подсборку на нижнюю секцию и стягивают секции двумя шурупами. Сверху кладут верхние прокладку и крышку, притянув их к верхней секции четырьмя шурупами, завернутыми с внутренней стороны шкафа. Дверку навешивают на двух мебельных петлях, установленных в 125 мм от верха и низа проема. Они раскрываются на 110°, легко устанавливаются и регулируются.

Затем все детали разбирают для отделки. Задние стенки и прокладки красят в черный цвет. Остальные детали, которые нуждаются в отделке, протравливают при необходимости морилкой, грунтуют и покрывают четырьмя слоями полуглянцевого полиуретанового лака. Второй и третий слои после сушки осторожно шлифуют мелкой наждачной бумагой.

Когда покрытие высохнет, шкаф собирают окончательно. Прибивают на место задние стенки гвоздями без шляпок. В дверку вставляют рифленое стекло и закрепляют штапиками.

Окрашенные в черный цвет деревянные штапики приклеивают силиконовым герметиком, нанося его небольшими каплями.

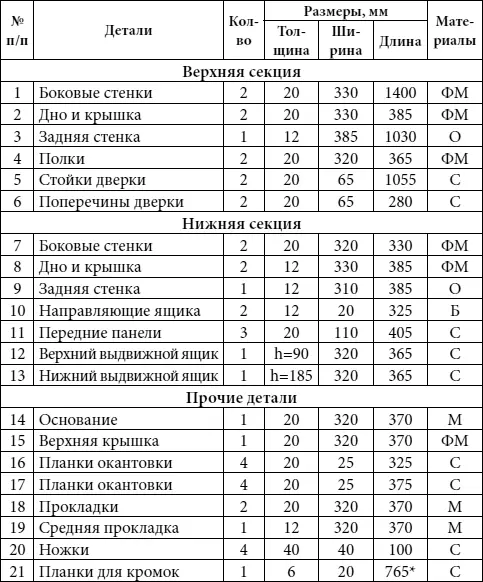

Таблица 11

Примечание: * – указана общая длина.

Условные обозначения материалов: М – простая древесно-волокнистая плита МДФ; ФМ – фанерованная МДФ; О – оргалит; C – сосна; Б – бук.

Также понадобятся мебельные петли (2 шт.); мебельные ручки (4 шт.); рифленое стекло 295 × 945 мм.

Старшее поколение еще помнит, насколько популярны были комоды в середине ХХ в. Массивный, с ручками-ракушками, кружевной накидкой и слониками, аккуратно расставленными сверху, комод имелся почти в каждой семье. Мода давно прошла, но многие хозяйки вспоминают о ней не без сожаления – комоды были очень удобны. В нескольких выдвижных ящиках можно было хранить не только все постельное белье, но и множество других вещей.

В наше время мода на комоды возвращается. Современные, удобные и вместительные комоды могут быть частью спального гарнитура или использоваться как отдельный предмет мебели. Комод, представленный на рис. 26, воплощает в себе актуальные дизайнерские идеи и выглядит так же мило и уютно, как и век назад.

Высокий комод со стильными кронштейнами и арочными царгами-подзорами имеет вместительный шкафчик и обилие ящиков. Его размеры: ширина – 1118 мм; глубина – 533 мм; высота – 1346 мм. По желанию комод можно укомплектовать зеркалом.

Работу с комодом начинают с раскроя материалов. Из фанеры толщиной 20 мм вырежьте боковины 1 , перегородку 2 , крышку корпуса 3 , нижнюю полку для шкафчика 4 , полку для большого ящика и днище 5 , полки для малых ящиков 6 и съемные полки для шкафчика 7 по размерам, указанным в таблице 12.

Чтобы комод хорошо выглядел, раскраивайте листы фанеры в соответствии с рисунком текстуры ее лицевого слоя. Пример правильного раскроя листов березовой фанеры размером 1220 × 2440 мм представлен на рис. 26, б, в, г .

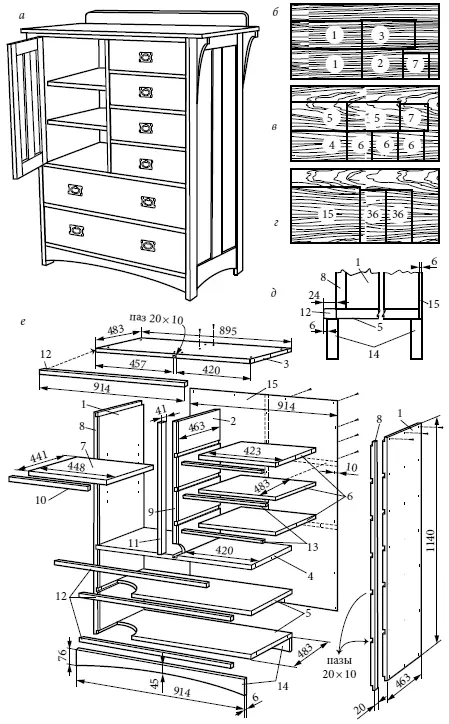

Рис. 26. Комод для спальни. Схема сборки корпуса:

а – общий вид комода; б, в – схема раскроя листов березовой фанеры размером 20 × 1220 × 2440 мм; г – схема раскроя листов березовой фанеры размером 6 × 1220 × 2440 мм; д – разрез нижней части комода; е – схема сборки корпуса: 1 – боковые стенки; 2 – перегородка; 3 – крышка корпуса; 4 – нижняя полка шкафчика; 5 – полка для большого ящика и дно; 6 – полки для маленьких ящиков; 7 – съемные полки; 8 – декоративная кромка боковин корпуса; 9 – декоративная кромка перегородки; 10 – декоративная кромка съемных полок; 11 – декоративная накладка на перегородку; 12 – длинная декоративная кромка; 13 – короткая декоративная кромка; 14 – передняя и задняя поперечины; 15 – задняя стенка

Затем из белого дуба выпилите декоративные кромки для боковых стенок 8 , перегородки 9 и кромки для съемных полок 10 . Приклейте кромки к соответствующим деталям, как показано на рис. 26, е , и зафиксируйте струбцинами. Когда клей высохнет, отшлифуйте кромки заподлицо.

Выберите фальцы и пазы шириной 20 мм и глубиной 10 мм в боковинах 1 и их кромках 8 , в одной из пластей перегородки 2 и ее кромке 9 , крышке корпуса 3 и в нижней полке шкафчика 4 в местах, указанных на рис. 26, е и рис. 27, а, б, в . Разметьте центры отверстий под полкодержатели на левой боковине и перегородке. Сверлом с центрирующим острием просверлите отверстия ∅6 мм.

Поскольку перегородка 2 вставляется в паз глубиной 10 мм в крышке корпуса 3, расстояние от верхних граней боковины 1 и перегородки 2 до верхних пазов под полки отличается на 10 мм. Во избежание ошибок при разметке точно соблюдайте размеры, указанные на рис. 27, а, б, в. Аналогичная разница в 10 мм появляется и в расстоянии до верхних отверстий под полкодержатели.

Для присоединения крышки комода к корпусу просверлите и раззенкуйте снизу сквозные отверстия ∅4 мм и сделайте отверстие шириной 5 мм и длиной 12 мм в крышке корпуса 3 , как показано на рис. 26, е и рис. 27, г .

Отшлифуйте внутренние грани левой боковины 1 , перегородки 2 , крышки корпуса 3 и нижней полки шкафчика 4 . Затем установите корпус на бруски так, чтобы у вас была возможность свободно располагать под ним струбцины. Соберите корпус согласно сборочному чертежу (рис. 26, е ).

Измерьте расстояние между крышкой корпуса 3 и нижней полкой шкафчика 4 и отпилите такого размера декоративную накладку 11 . Снимите фаски шириной 1,5 мм на передней грани накладки и отшлифуйте ее. Склейте вместе накладку 11 и перегородку 2 (вместе с кромкой 9 ) так, чтобы накладка выступала на 2,5 мм вперед от перегородки, как показано на рис. 27, г , и зафиксируйте струбцинами.

Выпилите длинные декоративные кромки 12 такого размера, чтобы они были заподлицо с внешними гранями боковин корпуса, и короткие декоративные кромки 13 такого размера, чтобы слева они были заподлицо с внешней гранью боковины, а справа упирались в декоративную накладку 11 . Снимите фаски шириной 1,5 мм на передних гранях кромок. Приклейте декоративные кромки к крышке корпуса 3 , нижней полке шкафчика 4 , полке для большого ящика и днищу 5 и к полкам под маленькие ящики 6 . Зафиксируйте струбцинами.
