Приклейте левую стенку корпуса 1 к крышке корпуса и полке шкафчика. Присоедините полку для большого ящика и дно 5 . Выровняйте все детали заподлицо по передней кромке. Зафиксируйте струбцинами. Просверлите и раззенкуйте отверстия сквозь левую стенку в крышку корпуса, полки и дно. Закрутите шурупы.

После того как силовой каркас комода будет готов, приклейте боковые накладки к боковым стенкам корпуса так, чтобы верхние и передние кромки были заподлицо с корпусом, и зафиксируйте струбцинами.

Выпилите бортик столешницы 24 по размерам на рис 28, д . Сделайте на углах скругления радиусом 25 мм и зашлифуйте их. Снимите фаску шириной 1,5 мм вдоль передней кромки и отшлифуйте деталь. Приклейте бортик к крышке комода 23 по центру так, чтобы задние грани были заподлицо.

Если вы решили сделать комод с зеркалом, то бортик не понадобится. Его место как раз и займет зеркало. Закрепить зеркало можно с помощью пары брусков, которые привинчиваются сзади к раме зеркала и корпусу комода.

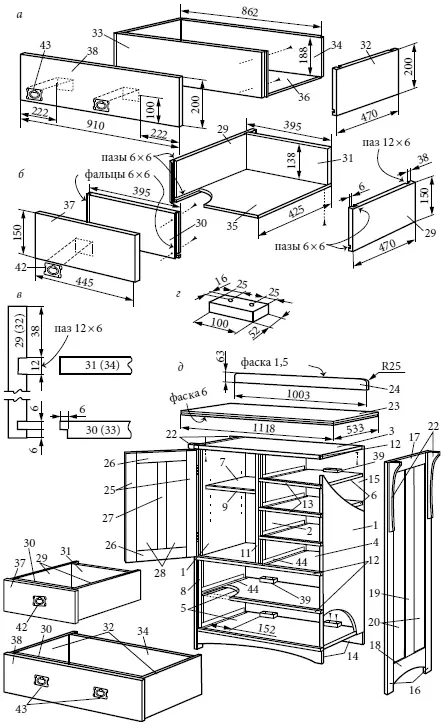

Рис. 28. Комод для спальни. Сборка ящиков и общий детальный вид комода:

а – большой ящик; б – малый ящик; в – детали соединения ящиков; г – ограничитель хода ящиков; д – детальный вид комода: 1 – боковые стенки; 2 – перегородка; 3 – крышка корпуса; 4 – нижняя полка шкафчика; 5 – полка для большого ящика и дно; 6 – полки для маленьких ящиков; 7 – съемные полки; 8 – декоративная кромка боковин корпуса; 9 – декоративная кромка перегородки; 10 – декоративная кромка съемных полок; 11 – декоративная накладка на перегородку; 12 – длинная декоративная кромка; 13 – короткая декоративная кромка; 14 – передняя и задняя поперечины; 15 – задняя стенка; 16 – вертикальные детали обвязки боковины; 17 – верхняя горизонтальная деталь обвязки боковины; 18 – нижняя горизонтальная деталь обвязки боковины; 19 – средник боковины; 20 – филенки боковины; 21 – вставки; 22 – детали карниза; 23 – крышка комода; 24 – бортик столешницы; 25 – вертикальные детали обвязки дверцы; 26 – горизонтальные детали обвязки дверцы; 27 – средник дверцы; 28 – филенки дверцы; 29 – боковые стенки маленьких ящиков; 30 – передние стенки маленьких ящиков; 31 – задние стенки маленьких ящиков; 32 – боковые стенки больших ящиков; 33 – передние стенки больших ящиков; 34 – задние стенки больших ящиков; 35 – днища маленьких ящиков; 36 – днища больших ящиков; 37 – лицевые панели маленьких ящиков; 38 – лицевые панели больших ящиков; 39 – ограничители хода ящиков; 40 – накладные дверные петли; 41 – ручка для дверцы шкафчика; 42 – ручки для малых ящиков; 43 – ручки для больших ящиков; 44 – антифрикционная лента

Следующим шагом станет изготовление дверцы комода. Выпилите вертикальные 25 , горизонтальные 26 детали обвязки и средник 27 заданных размеров. С помощью циркулярной пилы с пазовым диском [9] Использование циркулярной пилы при изготовлении шпунтов описано в главе «Прикроватный столик-тумба без стенок». выберите шпунт шириной 6 мм и глубиной 8 мм по центру внутренней кромки деталей обвязки и с обеих кромок средника (рис. 27, е ). Затем выпилите шипы на горизонтальных деталях обвязки и среднике (рис. 27, з ). Проверьте, чтобы шипы плотно и аккуратно входили в соответствующие шпунты.

Для получения филенок дверцы 28 распилите пополам доску размером 20 × 146 × 550 мм. Острогайте детали до толщины 6 мм, ориентируясь по тому, как филенки входят в паз. При сборке филенки должны располагаться зеркально (книжкой), поэтому после получения заготовок пометьте соответствующие пласти. Отшлифуйте и обработайте филенки морилкой.

Нанесите разметку центральной линии на горизонтальные детали обвязки 26 и средник 27 так, как это делали при сборке накладных боковин. Склейте горизонтальные детали обвязки, средник и зафиксируйте струбцинами. Вставьте филенки в паз зеркально, не приклеивая их. Нанесите клей только на шипы горизонтальных деталей обвязки, вклейте их в паз вертикальных деталей обвязки 25 и зафиксируйте струбцинами. Проверьте получившуюся дверцу на правильность геометрии конструкции и отшлифуйте ее.

С помощью шурупов 2,5 × 12 мм с потайной головкой установите на дверцу петли и ручку, как показано на рис. 27, е .

Для того чтобы дверца нормально открывалась и закрывалась, зазор между дверным полотном и проемом должен составлять 1,5 мм. При таком зазоре размеры проема должны быть 448 × 667 мм. Если размеры получившегося проема окажутся иными, внесите необходимые поправки в размеры деталей дверцы.

Чтобы при установке дверцы получить равномерный зазор (1,5 мм), используйте следующую технологию. Прикрепите скотчем тонкие прокладки к лицевой стороне кромки 8 . Дополнительно установите прокладки на нижней кромке проема для дверцы. Затем прикрепите к петлям двусторонний скотч. Установите дверцу на нижние прокладки в проем заподлицо с передними кромками и прижмите ее к прокладкам на кромке. Используйте шпатель, вставленный в зазор между дверцей и накладкой на перегородку 11 , чтобы прижать петли к передней вертикальной детали обвязки 16 . Аккуратно откройте дверцу и просверлите отверстия под шурупы для петель в корпусе комода. Снимите дверцу и удалите с петель скотч.

Отшлифуйте дверцу и приступайте к изготовлению ящиков.

Из доски толщиной 12 мм выпилите маленькие боковые 29 , передние 30 , задние 31 стенки, а также большие боковые 32 , передние 33 и задние стенки 34 ящиков по заданным размерам. Чтобы соединить переднюю стенку ящика с боковыми впритык на целый шип, воспользуйтесь схемой на рис. 28, в . Пазовым диском шириной 6 мм сделайте пазы 6 × 6 мм на внутренней стороне боковых стенок 29 и 32 . С помощью того же пазового диска выберите фальцы с обоих краев передних стенок 30 и 33 .

Затем выберите паз шириной 12 мм на боковых стенках с отступом 38 мм от заднего края. С помощью пазового диска выберите пазы глубиной 6 мм в боковых, передней и задней стенках ящиков для вставки днища из 6-миллиметровой фанеры. Просверлите с внутренней стороны в углах передних стенок отверстия под шурупы 4,5 × 25 мм с потайной головкой и раззенкуйте их. Проверьте геометрию ящика, склейте все детали и зафиксируйте струбцинами. Отшлифуйте ящики.

Выпилите малые и большие днища ящиков 35 и 36 по размерам и отшлифуйте их. Нанесите клей в пазы передних стенок 30 и 33 и вставьте днища в ящики. Проверьте геометрию ящиков еще раз и прикрепите струбцинами днища к задним стенкам 31, 34 . Просверлите и раззенкуйте отверстия в задних стенках сквозь днище, закрепите днища шурупами ∅3,5 мм.
